化工管式换热器：把"每一度热量"都榨干的工业效率

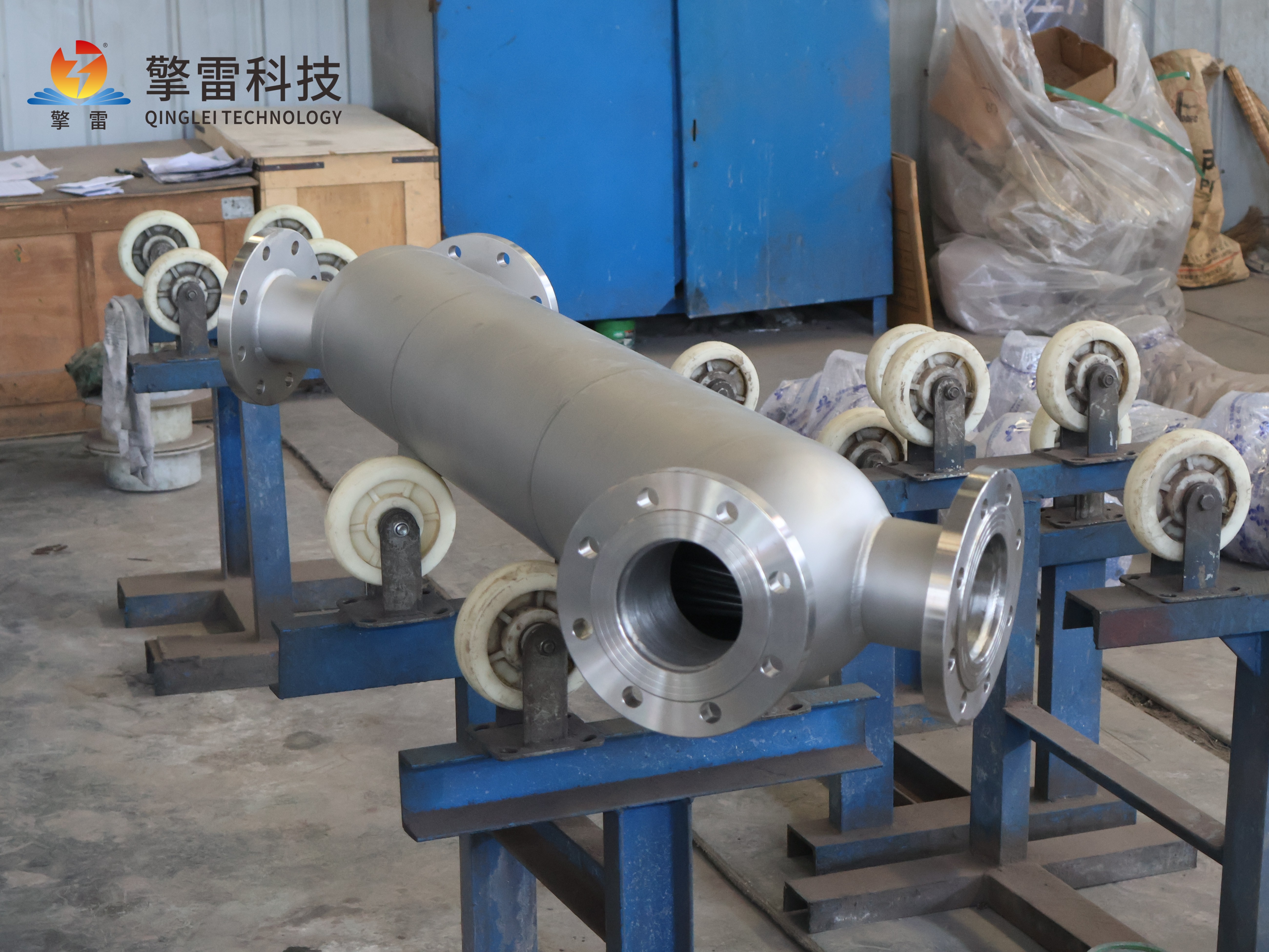

一、先搞懂一件事：为什么化工行业离不开管式换热器？

化工生产的本质，就是一场热量的精密调配——反应要加热、产物要冷却、余热要回收、溶剂要循环。而管式换热器（又称列管式/管壳式换热器）凭借结构简单、耐高压高温、材质适配广、维护成本低四大硬实力，占据化工换热设备70%以上的，是当之无愧的"工业换热基本款"。

但"基本款"不等于"平庸款"。2026年的管式换热器，早已不是你印象中那根铁管子——它是材料科学、流体力学和AI算法的三重结晶。

二、高效的秘密：四大结构创新，把传热系数拉到极限

1. 折流板设计——让流体"搅拌"

壳程内安装的折流板，迫使流体反复横掠管束，湍流强度提升200%-700%，热边界层厚度骤降。

折流板类型湍流强度传热系数压降适用场景

单弓形基准300-600 W/(m²·℃)低清洁介质、低压工况

圆盘-圆环形提升200%500-800 W/(m²·℃)中石油化工主流选择

螺旋折流板提升3-7倍突破10000 W/(m²·℃)较高高效换热优先场景

实战数据：某甲醇合成气冷却项目，采用螺旋折流板后，换热面积减少35%，压降控制在12kPa以内，设备体积缩小30%。

2. 多程流动设计——一根管子走四趟，面积翻倍

管程从单程升级到2程、4程甚至12程，流体在管内往返多次，传热面积增加30%-50%，传热效率同步提升30%-50%。

某炼油厂加氢裂化装置采用双程列管式换热器，设备体积缩小30%，传热效率提升40%，年节电约20万kWh。

3. 强化传热管——不只是光管那么简单

管型强化机制适用介质效果

翅片管（管外翅片）扩大外表面积气体-液体换热传热面积提升3-5倍

螺纹管（管内螺纹）增强管内湍流高黏度流体结垢速率降低50%

螺旋槽管产生二次环流含颗粒介质防垢+强化传热双效

涡流热膜管涡流热膜技术热电/医药传热系数6000-8000 W/(m²·℃)

4. 管束排列——正三角形 vs 正方形，差的不止一点

正三角形排列较正方形排列，传热效率提升15%，管间距控制在管径的1.5-2倍，在紧凑性与流阻之间找到解。

三、材质革命：从碳钢到碳化硅，耐温翻了4倍

化工介质的"杀伤力"——高温、高压、强酸强碱、氯离子腐蚀——决定了材质选型就是生命线。

材质耐温极限耐蚀性（年腐蚀速率）耐压成本指数典型应用

碳钢Q235B≤400℃>0.5mm（酸性介质）≤1.6MPa1×原油预热、清水换热

316L不锈钢≤600℃~0.05mm≤2.5MPa2.5×酸碱溶液、制药

双相钢2205≤600℃<0.005mm≤4.0MPa4×含H₂S/Cl⁻工况

钛合金TA2≤800℃~0.01mm（耐氯离子）≤4.0MPa8×湿氯气、海水淡化

哈氏合金C-276≤650℃耐HF/HCl）≤4.0MPa15×盐酸回收、加氢裂化

碳化硅SiC≤1600℃<0.002mm≤4.0MPa10×高温+强腐蚀

震撼对比：某氯碱企业用钛合金列管替代316L，在85℃/12%湿氯气中连续运行5年，管壁减薄率<0.05mm；而换成碳化硅涂层后，寿命突破10年，综合成本反而降低30%。

2026年新趋势：石墨烯增强碳化硅复合管，导热系数突破300 W/(m·K)，耐温提升至1500℃，已在超临界CO₂发电项目中实现热回收效率提升15%。

四、四大类型精准选型——选错类型，效率腰斩

类型结构特点传热系数耐压温差适应清洗难度最佳场景

固定管板式管束与壳体刚性连接300-600≤1.6MPa≤50℃壳程难清洗清洁介质、温差小

浮头式一端浮动，可抽管束500-800≤2.5MPa≥100℃方便⭐化工，温差大/易结垢

U型管式U形弯管自由伸缩800-10000≤4.0MPa无限制管程难洗高温高压/合成氨

涡流热膜式涡流热膜技术6000-8000≤2.5MPa广极易热电/医药/高效率优先

选型铁律：

温差>100℃或壳程易结垢 → 浮头式（某石化企业用后维护周期延长至2年，故障率降40%）

压力>10MPa或温度>400℃ → U型管式（某煤化工企业连续运行5年无泄漏，寿命延长3倍）

追求效率 → 涡流热膜式/螺旋缠绕式（传热系数突破12000 W/(m²·℃)）

五、六大化工实战场景——每一个都是"效率教科书"

场景1：合成氨转化工序——转化率提升15%

列管式换热器将原料气（N₂+H₂）从100℃预热至300℃以上再进转化炉。双程设计+螺旋折流板，回收效率80%以上，年增效超千万元。

场景2：催化裂化余热回收——年节能2000万

反应器出口高温烟气（500℃+）通过U型管换热器产蒸汽，驱动汽轮机。某炼厂装置综合能耗降低10-15kg标油/t原油，千万吨级炼厂年节约标煤10万吨。

场景3：PTA氧化反应——CO₂减排8万吨/年

螺旋槽管结构强化传热，氧化反应热回收效率提升18%，设备体积减少30%，年增产甲醇2万吨（PTA/甲醇工艺联动案例）。

场景4：抗生素发酵——纯度99.9%

316L不锈钢材质，表面粗糙度Ra≤0.4μm防菌附着，温度波动±0.5℃，晶体纯度达99.9%，溶剂循环利用率98%，废水COD降低60%。

场景5：硫酸浓酸冷却——5年零泄漏

碳化硅换热器在浓硫酸冷却工段连续运行5年无泄漏，寿命较铅衬里设备延长3倍，告别酸雾泄漏风险。

场景6：LNG液化——体积缩小60%

某LNG接收站采用缠绕管式冷凝器，-162℃液态天然气与海水换热，设备高度降低60%，液化效率提升15%，能耗降低20%，节省土地成本超千万元。

六、智能化加持：从"被动维修"到"预知未来"

智能技术核心能力量化效果

光纤光栅测温实时监测管壁温度梯度泄漏预警提前4个月

数字孪生模型剩余寿命预测误差<8%，维护成本降40%

AI自适应控制自动优化运行参数节能15%-20%，响应<30秒

声发射传感器检测裂纹/腐蚀萌生故障预警准确率98%

CFD-FEM耦合优化流道/结构联合设计传热效率再提10%-15%

案例：某炼化企业基于AI算法的自适应控制系统，单台设备年节约蒸汽1.2万吨；通过数字孪生模型，年节约运维成本超500万元，非计划停机减少60%。

七、经济性算账：贵20%，省40%——这账怎么算都赚

对比维度传统碳钢/316L碳化硅/钛合金/双相钢

初始投资基准+20%-50%

设备寿命3-5年10-20年

年维护成本高（频繁停机）降低40%-75%

传热效率基准提升30%-50%

能耗基准降低15%-25%

占地面积基准减少30%

20年总成本基准降低40%

一句话：初期多花的钱，第18个月就赚回来了——剩下19年零8个月，全是纯利润。

八、未来已来：三大方向重新定义"高效"

材料端：石墨烯/碳化硅复合管导热系数>300W/(m·K)，耐温1500℃，寿命目标30年+

制造端：SLM 3D打印流道，比表面积达500m²/m³，压降降低30%，微通道（管径<1mm）传热系数突破20000 W/(m²·℃)

系统端：AI+数字孪生+余热交易平台，化工园区内余热资源优化配置，年交易额超2000万元，碳配额收益增加15%

结语

化工管式换热器的"高效"，从来不是单一指标的狂飙——它是传热系数破万的技术底气、耐温1600℃的材料硬度、20年不停机的寿命承诺、AI预判故障的智能大脑，以及全生命周期成本降低40%的经济账本的五位一体。

在"双碳"战略下，每一台换热器多回收1%的余热，就是一座工厂少排万吨CO₂的开始。选对管式换热器，不是省设备费——是省下十年的停产风险、百万的维修账单，和一座工厂的安全底线。
