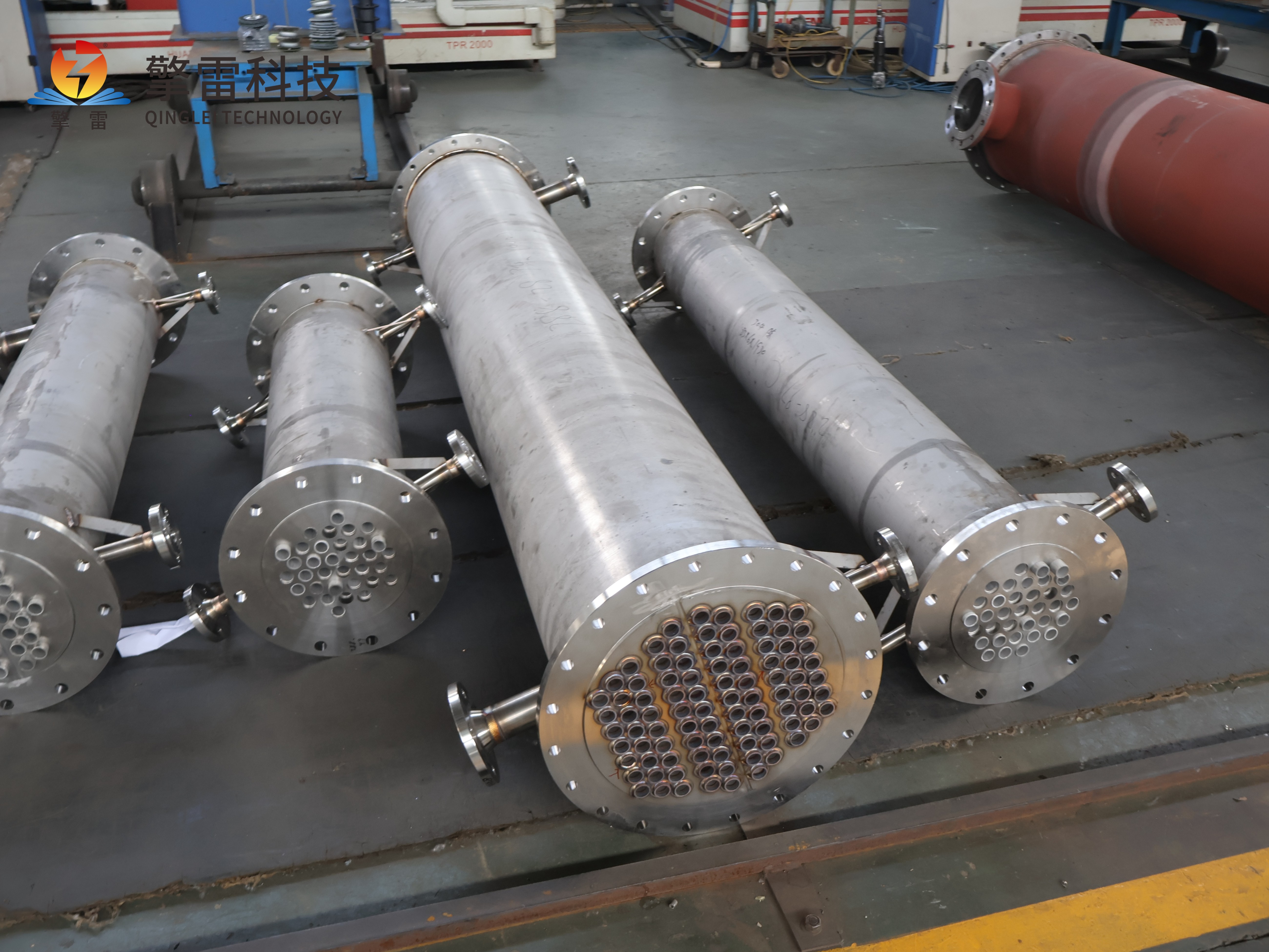

列管式汽水冷凝器——节能的解码

一句话定性：当别的冷凝器还在"等水来救蒸汽"时，列管式汽水冷凝器已经在"抢每一度潜热"——蒸汽冷凝释放2257kJ/kg潜热，谁抢得快、抢得净、抢得久，谁就是节能。它不是在冷却，它是在"印钞"——每一滴冷凝水都是省下来的蒸汽钱。

一、为什么"节能"？——四大节能逻辑，每一条都在抢钱

节能逻辑传统设备的痛列管式冷凝器的解法节能幅度

① 抢潜热蒸汽冷凝不，排汽含湿量高→热耗大逆流换热+折流板强化，冷凝效率达95%+热耗率降12%

② 降端差冷凝端差8℃→真空度低→汽轮机少发电螺旋缠绕/多管程设计，端差降至3℃年增发电4800万kWh（600MW机组）

③ 省泵电压降大→循环水泵功耗高优化折流板+螺旋槽管，压降降30%泵功耗降25%

④ 少清洗结垢→传热衰减→能耗年年涨表面能0.02mN/m+湍流自清洁，清洗周期延至18个月维护成本降60%

核心公式：节能 = 抢回来的潜热 + 降下来的端差 + 省下来的泵电 + 少花的维护费。四项叠加，年省百万不是梦。

二、节能从哪来？——六大结构暴击

暴击一：逆流换热+折流板——温差利用率95%

对比项传统顺流列管式逆流+折流板提升

温差利用率60%～70%≥95%+30%

冷凝效率基准提升30%～50%—

排汽温度45～50℃30～35℃降15℃

热耗率基准降12%年节煤万吨级

实测：600MW燃煤机组改造后，端差从8℃降至3℃，真空度提升2kPa，年增发电4800万kWh，节水200万吨，年省燃料成本500万元。

暴击二：多管程设计——流速翻倍，湍流强度+40%

设计效果

双管程流速×2，湍流强度+40%，传热系数+25%

四管程流速×4，总传热系数+30%，流体分配均匀性98%

分程隔板消除局部过热，冷凝均匀性提升

某合成氨项目：四管程设计将热回收效率从75%→85%，年节约蒸汽成本200万元。

暴击三：螺旋槽纹管——传热系数+40%，压降仅+20%

管子类型传热系数压降综合性价比

光管基准（500～800 W/m²·K）基准★☆☆

螺旋槽纹管+40%（700～1120）+20%★★★

波纹管+30%+15%★★★

三维肋片管+60%+25%★★★★

乙烯装置实测：螺旋槽纹管使裂解气冷却温度从55℃→40℃，较传统设备提高15℃，年增产乙烯2万吨。

暴击四：正三角形排列——换热面积+15%

排列方式管间距换热面积效果

正方形排列1.25倍管径基准基准

正三角形排列1.5倍管径+15%紧凑高效

旋转正方形1.5～3倍管径+10%易清洗

某化工企业：正三角形排列后蒸馏塔再沸器热效率达92%，较传统提升12%。

暴击五：异形折流板——湍流度+60%，污垢热阻-50%

折流板类型湍流度污垢热阻压降

弓形（传统）基准基准基准

弓形+盘环形组合+60%-50%+10%

螺旋折流板+80%-60%+15%

某炼油厂催化裂化装置：热回收效率从65%→85%，年节约蒸汽5万吨，CO₂减排4.2万吨。

暴击六：碳化硅管束——导热快5倍，冷凝效率+30%～50%

材质热导率传热系数冷凝效率寿命

316L不锈钢16 W/(m·K)500～800基准5年

钛合金TA221 W/(m·K)600～900+10%8年

碳化硅SiC120～270 W/(m·K)1200～1500+30%～50%15～20年

某PTA工厂：碳化硅冷凝器冷凝效率提升35%，年节约冷却水30万吨。某MDI装置冷凝效率提升40%，蒸汽消耗降25%。

三、实测数据——每一个都在"抢钱"

场景节能效果年经济效益数据来源

600MW燃煤机组端差8→3℃，热耗率降12%年节煤万吨+增发电4800万kWh凝汽器改造

乙烯裂解装置裂解气850→40℃，效率+30%年增产乙烯2万吨逆向换热+多管程

LNG液化能耗降28%，碳排放-25%年省燃料超万吨螺旋缠绕列管

催化裂化热回收65%→85%年节能2000万元异形折流板

中央空调制冷剂冷凝温度降3℃EER+18%，年节电50万kWh螺旋槽纹管

火电余热回收12MPa/650℃合成气，效率45%年处理200万吨碳钢/钛合金

制药溶剂回收回收率98%年节约超千万元真空螺旋列管

煤化工废水650℃煤气→200℃，效率85%年节蒸汽成本200万元四管程设计

数据中心冷却PUE降至1.08年节电800万kWhAI自适应调节

核电余热导出耐熔融盐，服务四代钠冷快堆提升核电效率镍基合金管束

四、三种结构类型——按工况选""的那款

类型结构特点节能指数适用场景投资回收期

固定管板式管板焊接固定，结构紧凑★★★温差小、壳程清洁、洁净蒸汽12～18个月

浮头式一端浮动，可抽管束清洗★★★★温差大、需频繁清洗、含颗粒介质15～24个月

U型管式U型管热补偿好★★★高温高压、温差大18～30个月

螺旋缠绕式5°～45°螺旋角，三维湍流★★★★★大流量、高效率要求、空间受限12～18个月

选型铁律：

火电凝汽器 → 固定管板+钛合金螺旋槽纹管（端差降至3℃）

乙烯裂解 → 浮头式+正三角形排列+多管程（效率+30%）

LNG液化 → 螺旋缠绕列管式（能耗-28%）

制药/食品 → 316L+Ra≤0.4μm（GMP合规+节能10%）

强腐蚀工况 → 碳化硅管束（寿命15年+节能30%+）

五、智能节能——让"省下来的"更多

智能功能技术实现节能效果

AI自适应调节实时监测16个关键点温差，自动优化流体分配综合能效+12%

数字孪生CFD-FEM耦合仿真，压降-15%，换热面积+10%设计阶段省10%投资

预测性维护机器学习提前60天预警堵塞，准确率>90%维护成本-50%

变频调速泵AI算法联动循环水泵，响应<30s泵功耗-25%

碳排放核算区块链全生命周期追溯碳交易收益+100万/年

某石化企业案例：AI+数字孪生上线后，故障预测准确率92%，非计划停机-70%，年节能效益超千万元。

六、经济性——节能不是花钱，是"印钞"

对比项传统冷凝器列管式节能冷凝器差距

初期投资基准+20%～40%贵一些

年能耗成本基准降30%～50%年省百万级

年维护成本基准降60%～75%—

设备寿命5年15～20年长3倍

15年总成本基准降低40%～50%—

投资回收期—12～18个月—

某火电厂15年账本：

传统方案：设备800万 + 能耗3000万 + 维护600万 = 4400万

节能方案：设备1100万 + 能耗1800万 + 维护150万 = 3050万

省1350万，回收期14个月

七、前沿趋势（2026-2030）——节能正在被"重新定义"

方向突破节能提升

石墨烯/碳化硅复合管导热系数突破5000 W/(m·K)传热再提25%

3D打印流道比表面积800 m²/m³，传热系数15000 W/(m²·℃)换热效率+15%

纳米自修复涂层0.5mm裂纹24h自愈寿命20年+，效率零衰减

AI+数字孪生实时优化+预测维护综合能效+12%～15%

超临界CO₂工况耐30MPa，传热效率95%+发电效率+5%

热-电-气多联供能源综合利用率85%+年减排CO₂超5万吨

区块链碳资产全生命周期可追溯碳交易收益+100万/年

市场预测：2030年中国列管式冷凝器市场规模突破600亿元，年复合增长率超10%。

八、选型决策树（30秒定方案）

介质？

├─ 洁净蒸汽（火电/化工）

│   └─ 固定管板+碳钢/钛合金+螺旋槽纹管（性价比）★推荐

├─ 裂解气/高温气体（乙烯/MDI）

│   └─ 浮头式+正三角形排列+四管程（效率+30%）

├─ 强腐蚀（酸洗废气/含Cl⁻）

│   └─ 碳化硅管束+双管板密封（寿命15年+节能30%）

├─ LNG/深冷（-196℃）

│   └─ 螺旋缠绕列管式+316L/镍基合金（能耗-28%）

├─ 制药/食品（GMP级）

│   └─ 316L+Ra≤0.4μm+浮动管板（节能10%+合规）

└─ 超临界CO₂（30MPa）

    └─ 镍基合金+异形折流板（效率95%+）

节能优先级？

├─ 降端差（发电量）

│   └─ 多管程+螺旋槽纹管+AI变频（端差降至3℃）

├─ 降泵电（运行成本）

│   └─ 优化折流板+变频调速（功耗-25%）

├─ 少清洗（维护成本）

│   └─ 碳化硅/自清洁涂层+湍流设计（周期18个月）

└─ 全优化（综合能效）

    └─ AI+数字孪生+新材料（能效+15%～20%）

九、一句话总结

列管式汽水冷凝器的"节能" = 逆流换热抢回潜热（效率+30%～50%）+ 折流板/多管程降端差（热耗-12%）+ 螺旋槽纹管降泵电（功耗-25%）+ 碳化硅/自清洁少清洗（维护-60%）+ AI数字孪生精调（能效+12%～15%）+ 15年总成本降40%～50%。

它不是在"冷凝蒸汽"——它是在"回收每一度热量"。选对了，一年省下的能源费够买三台新设备。节能，不是口号——是列管式冷凝器写给工业界的"省钱宣言"。

如需针对您的具体工况（蒸汽压力/温度/流量/介质特性）定制选型方案+节能测算+投资回报分析，欢迎进一步沟通。
