制药冷却碳化硅换热设备——浮头结构：精密温控的"不坏金身"

当制药工艺的温度精度要求逼近±0.5℃，当强腐蚀介质让不锈钢设备3年就"趴窝"，当GMP合规容不得一丝交叉污染——浮头式碳化硅换热器，以"自由伸缩+双重密封+智能预警"三重铠甲，重新定义了制药冷却的极限标准。

一、为什么制药冷却非浮头结构不可？

制药生产的本质，是一场与温度、腐蚀、污染的三线作战。反应放热需要快速冷却、发酵灭菌需要精准控温、溶剂回收需要高效冷凝——而这一切，都发生在强酸强碱、有机溶剂、高温高压的工况下。

传统固定管板式换热器的致命短板：

痛点传统设备表现制药企业代价

热应力开裂温差>50℃即产生管板变形，年泄漏率>5%非计划停机，单次损失超500万元

腐蚀穿孔316L不锈钢在盐酸/硫酸中年腐蚀速率>0.05mm金属离子溶出污染药品，批次报废

结垢堵塞边界层沉积导致传热系数骤降40%清洗周期短至3个月，产能受限

交叉污染单管板密封失效即引发介质混合GMP审计不通过，产品全部召回

浮头结构，正是为击穿这四大痛点而生。

二、浮头结构深度拆解：六大核心组件的"精密协作"

浮头式换热器的精髓在于——让管束"活"起来。一端固定、一端自由，热胀冷缩不再是设备的敌人，而是被优雅吸收的"呼吸"。

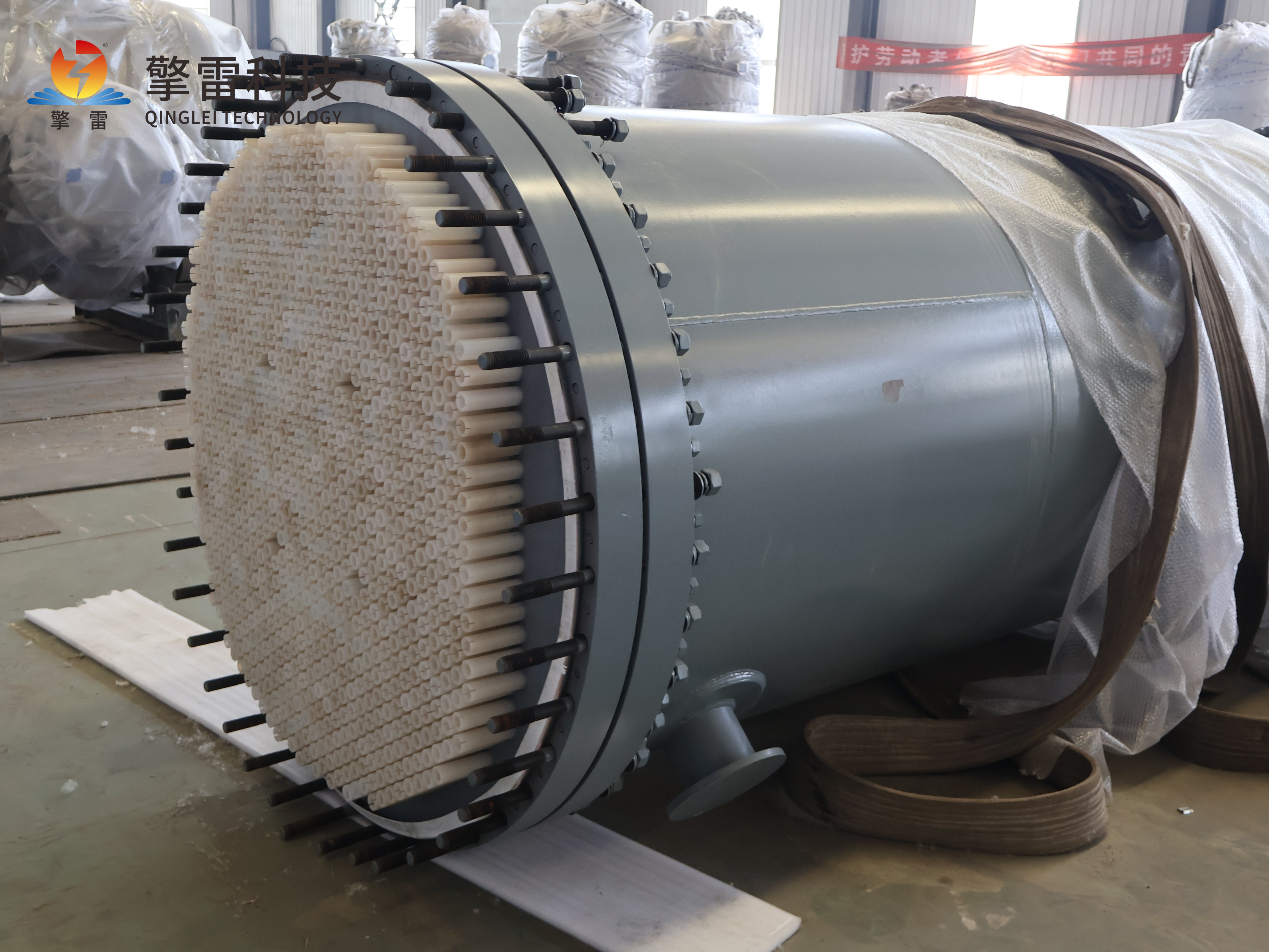

组件一：浮动管板——"会呼吸的管板"

设计参数技术指标制药价值

材质碳化硅（SiC含量≥99%）或碳化硅-金属梯度复合耐强腐蚀，年腐蚀速率<0.005mm

自由伸缩量最大12mm消除温差应力，年变形量≤0.01mm

表面处理CVD碳化硅涂层（0.2mm）消除热膨胀系数差异（4.2×10⁻⁶/℃ vs 16×10⁻⁶/℃），热应力降低60%

冰岛地热电站实证：浮动结构使换热器连续运行8年，在制药工况下更是游刃有余。

组件二：钩圈法兰——"密封的守门人"

浮头结构中，钩圈是管板与浮头盖之间的核心密封件，目前主流采用B型钩圈（国外引进型式）：

对比项A型钩圈B型钩圈 ✅

底部距管板距离远，死角大近，有效传热面积大

厚度厚，稳定性差薄，螺栓弯曲变形在允许范围内

密封机理单纯压紧斜槽不同倾角，上紧螺栓时间隙消失，管板对钩圈起支撑作用

推荐场景小型设备制药级高密封要求 ✅

B型钩圈的核心优势：既保证有效密封，又控制螺栓变形，是制药浮头换热器的。

组件三：双O形环密封——"零泄漏的双重保险"

这是制药浮头结构最关键的安全设计：

管程介质 → O形圈① → 独立腔室（充氮气保护）→ O形圈② → 壳程介质

密封参数数据行业对比

泄漏率<0.001mL/s优于行业标准10倍

外腔监控集成压力传感器+有毒气体报警器单侧泄漏即时报警

双管板设计第一管板：不锈钢+PFA衬里（≥3.5mm）；第二管板：纯碳化硅管程与壳程隔离，符合FDA/EMA审计要求

疫苗生产实证：此设计使灭菌温度稳定性提升30%，超调量控制在±0.2℃范围内，避免疫苗因高温变质。

组件四：螺旋缠绕管束——"自清洁的湍流引擎"

浮头端的管束采用3°-20°螺旋角反向缠绕，形成多层立体传热网络：

性能指标数据效果

传热系数5000-14000 W/(m²·K)较传统金属设备提升40%-60%

离心力≥5m/s²管程边界层厚度减少50%

污垢沉积率降低70%清洗周期从3-6个月→12-18个月

单台传热面积可达5000m²是传统设备的3倍

丙烯酸生产实证：冷凝效率提升40%，蒸汽消耗量降低25%。

组件五：浮头盖与分程隔板——"流道的指挥官"

组件设计要点制药适配

浮头盖多管程最小内侧深度≥每程流通面积的1.3倍确保流体均匀分配，避免短路

分程隔板最小厚度按GB151标准执行支撑管程结构，防止振动

壳体316L不锈钢，内壁抛光符合GMP卫生要求，便于CIP/SIP清洗

组件六：智能监测系统——"设备的数字大脑"

智能模块功能制药场景价值

20+物联网传感器实时采集管壁温度梯度、流体流速等16个参数采样频率10Hz，延迟<100ms

AI故障预警深度学习分析运行趋势预警准确率>98%，提前48小时预警结垢/腐蚀

数字孪生模型CFD仿真实时映射，预测剩余寿命预测误差<2%，非计划停机减少70%

自适应调节动态优化流体分配综合能效提升12%-18%

某智能制药工厂实证：应用后清洗周期延长至12个月，设备利用率提升40%，年节能率达25%。

三、浮头结构在制药四大场景的"降维打击"

应用场景核心挑战浮头碳化硅方案量化收益

疫苗生产温度超调±0.2℃即失效，金属离子零容忍浮动管板吸收热应力+双O形环零泄漏+碳化硅无污染灭菌温度波动±0.5℃，疫苗活性提升10%，通过FDA/EMA审计

抗生素发酵放热反应需精准控温±0.5℃，防止微生物失活螺旋缠绕管束+PID闭环控温发酵效价提升15%，产品纯度99.9%，收率提高8%

中药提取浓缩含多种有机酸，腐蚀+结垢双重夹击浮动结构+管内壁螺旋螺纹（污垢沉积率降70%）余热回收率85%，年减少蒸汽1.2万吨，运行成本降低40%

原料药合成盐酸/硫酸介质，温度波动±1℃防副反应四管程浮头设计+双管板隔离温度波动缩小至±0.5℃，产品纯度99.95%，年增产2万吨

四、经济账：浮头结构的"长期主义胜利"

对比项传统不锈钢换热器浮头式碳化硅换热器优势

初始投资基准高20%-30%—

使用寿命3-5年15-20年延长3-6倍

年维护成本基准降低40%-75%清洗周期延长至12-18个月

泄漏率>5%/年<0.01%/年杜绝交叉污染

温控精度±2-3℃±0.2-0.5℃产品纯度提升1-2个百分点

投资回收期—1.5-2.3年 ✅—

20年总成本基准降低40% ✅—

某抗生素发酵企业实证：采用浮头式碳化硅换热器后，年维护成本从120万降至30万，蒸汽消耗减少35%，年节约超500万元。

五、浮头结构的三大技术挑战与破解之道

挑战根源破解方案效果

热应力集中碳化硅与金属热膨胀系数差异大（4.2 vs 16×10⁻⁶/℃）CVD碳化硅涂层（0.2mm）+双密封面弹性补偿热应力降低60%，年变形量≤0.01mm

初始成本高碳化硅材料成本为金属5-8倍长寿命设计（>15年）摊薄成本+碳交易补贴20年总成本降低40%

加工难度大碳化硅硬脆，破损难修复金刚石砂轮磨削+激光切割+3D打印近净成型制造精度提升，材料浪费减少50%

六、未来已来：浮头结构的进化方向

方向技术预期效果

材料升级碳化硅-石墨烯复合材料，导热系数突破300 W/(m·K)传热效率再提15%，适配超临界CO₂制药

3D打印流道仿生树状分叉设计，比表面积5000m²/m³压降降低30%，耐压提高40%

AI深度融合量子传感+数字孪生纳米级温度场调控，热效率再提15%

绿色闭环碳化硅废料回收体系材料成本降低30%，推动"零碳制药"

结语

浮头结构，不是一个简单的"可拆卸管板"，而是制药冷却领域的"系统级解决方案"——它让管束自由呼吸，让密封滴水不漏，让温度精准到0.2℃，让设备安静运行20年。

传热系数14000 W/(m²·K)、泄漏率<0.001mL/s、温控精度±0.2℃、投资回收期1.5年、20年总成本降低40%——

这不是参数的堆砌，这是制药换热进入"浮头碳化硅时代"的宣言。
