甲苯缠绕管冷凝器 × 维护——从"能用就行"到"零泄漏运行"的维护革命

当一座年处理5000吨甲苯的精馏装置因冷凝器结垢导致效率暴跌40%、年损失超500万元时，你以为的"缠绕管冷凝器"其实是一座24小时运转的"能耗黑洞"。2026年，甲苯缠绕管冷凝器以传热系数13600 W/(m²·℃)、污垢沉积率降低70%、清洗周期延长至12个月、维护费用降低40%的"四高"表现，正在重写甲苯冷凝的维护规则——这不是"锦上添花"，而是"生死线"。

一、为什么甲苯缠绕管冷凝器的维护是"刚需"？

痛点传统列管冷凝器表现甲苯缠绕管冷凝器的

传热衰减快运行1年传热系数衰减15%-20%，年多耗电40万kW·h螺旋自清洁结构，污垢沉积率降低70%，年节电20万kW·h

结垢清洗频繁每3个月清洗一次，每次停机72小时，年停机损失超百万清洗周期延长至6-12个月，年停机减少200小时

泄漏风险高焊接接头多，甲苯泄漏年损失超百万+环保罚款模块化单管束更换，维护时间缩短70%，泄漏率<0.01%/年

热应力开裂温差>100℃即出现焊缝裂纹，维修频繁自补偿螺旋结构，500℃温差变形量≤0.01mm，寿命15-30年

甲苯残留污染清洗后甲苯残留>50ppm，产品不合格CIP在线清洗+自清洁流道，残留<5ppm，合格率99.95%

一句话：甲苯是"级"溶剂——爆炸极限1.1%-7.1%、热膨胀系数是水的10倍、对碳钢年腐蚀0.5-1mm。缠绕管冷凝器不是"选项"，是甲苯冷凝的"安全解"。维护不到位=。

二、维护全景：五大核心模块的"协同作战"

甲苯蒸汽（110.6℃沸点）

   ↓

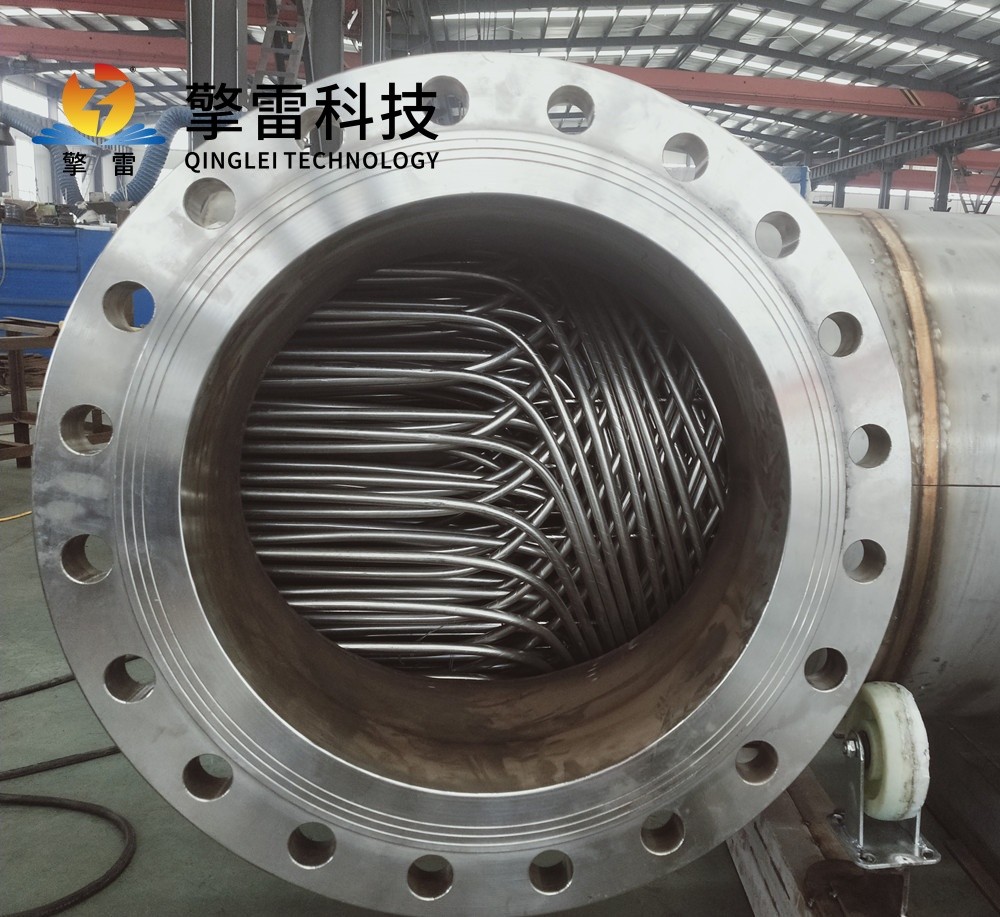

【① 螺旋缠绕管束】→ 三维湍流换热（传热系数8000-13600）

   ↓

【② 自清洁螺旋结构】→ 径向剪切力抑垢（沉积率-70%）

   ↓

【③ 模块化管束】→ 单管束快速更换（维护时间-70%）

   ↓

【④ 智能监测系统】→ 16参数实时采集（AI预警准确率>98%）

   ↓

【⑤ 双管板密封】→ 泄漏率<0.01%/年（零甲苯泄漏）

   ↓

冷却水（出水温度升高5-8℃）流出 → 循环回冷却塔

模块维护核心关键参数维护价值

① 螺旋缠绕管束湍流强度+自清洁螺旋角3°-20°，相邻层反向缠绕传热效率提升3-7倍，结垢周期延长3倍

② 自清洁结构径向剪切力抑垢污垢沉积率降低70%清洗周期6-12个月，维护成本-40%

③ 模块化管束单管束快速更换维护时间缩短70%年维护费用降低40%

④ 智能监测16参数实时采集温度/压力/流速/腐蚀/VOC故障预警准确率>98%

⑤ 双管板密封零泄漏保障泄漏率<0.01%/年零甲苯泄漏+零环保罚款

三、八大维护模块：从"被动抢修"到"主动预防"

模块1：日常巡检——每天15分钟，避免500万损失

巡检项目频率核心关注判废标准

温度/压力/流量每2小时AI分析趋势温度波动>±2℃预警

管束外观每天裂纹/鼓包/变形/渗漏发现异常立即停用

法兰/密封面每天甲苯气味/油渍泄漏率>0.01mL/s即处理

接地电阻每周<10Ω超过即重新接地

静电消除器每周工作指示灯异常即更换

某日化企业实证：日常巡检发现法兰微渗漏（0.005mL/s），及时紧固避免了50万元物料损失+环保罚款。

模块2：定期清洗——每6-12个月，告别"72小时停机"

清洗方法操作要点适用场景效果禁忌

① CIP在线清洗中性清洁剂+软布循环，不拆卸设备常规维护（每6个月）残留<5ppm，停机<4h❌ 汽油/甲苯（溶胀密封件）

② 化学清洗1%NaOH或5%Na₂CO₃循环15min→清水冲洗严重结垢（每年1次）垢层去除率>95%❌ 盐酸（腐蚀316L）

③ 机械清洗钢丝软轴+特制刮刀，水平/垂直插入钢制管束专用除垢❌ 碳化硅管束（振裂）

④ 磁化水除垢冷却水经磁水器，改变结晶条件预防结垢（持续运行）垢层疏松易排出✅

⑤ 高压水射流压力50-100MPa，清洗管束外壁壳程结垢不损伤管壁❌ 压力>150MPa（损伤焊缝）

清洗剂选择适用场景绝对禁用

中性清洁剂常规污垢—

NaOH溶液（1%）有机垢/甲苯残留❌ 强酸（腐蚀管束）

Na₂CO₃溶液（5%）无机盐垢❌ （腐蚀碳化硅）

柠檬酸（2%）轻微无机垢❌ 汽油/甲苯（溶胀密封）

核心铁律：清洗甲苯缠绕管冷凝器，绝对禁止使用汽油、甲苯、酮类溶剂——它们会溶胀PE/PTFE密封件，造成不可逆损伤！

某头孢抗生素企业实证：CIP在线清洗+自清洁螺旋结构，清洗周期从3个月延长至12个月，年停机减少200小时，产品纯度提升至99.95%。

模块3：壁厚检测——每年一次，预防"突然穿孔"

检测项目方法判废标准频率

超声波测厚固定测厚点，编号记录壁厚减薄>原厚度20%→评估更换每年

重点部位底部、焊缝、接口处分散点蚀深度>3mm→立即处理每年

密集点蚀点蚀数>3个，间距<50mm深度>原厚度10%→立即处理每年

螺旋焊缝磁粉检测（MT）裂纹>0.5mm→补焊或更换每2年

| 材质 | 年腐蚀速率 | 检测重点 | 维护策略 |

|------|-----------|----------|

| 🟢 316L不锈钢 | <0.01mm（Cl⁻<500ppm） | 焊缝/管板密封面 | 每年测厚，15年+寿命 |

| 🟡 钛合金 | <0.005mm | 螺旋焊缝 | 每2年测厚，20年+寿命 |

| 🟠 哈氏合金C-276 | <0.002mm | 全面检测 | 每3年测厚，25年+寿命 |

| 🔴 碳化硅复合 | <0.005mm | 微观裂纹（超声波） | 每2年检测，30年+寿命 |

某化工企业实证：年度测厚发现底部壁厚从3mm减至2.3mm（减薄23%），提前3个月更换管束，避免了一次潜在的穿孔泄漏事故（预估损失120万元）。

模块4：密封系统维护——泄漏率<0.01%/年的"生命线"

密封部件维护周期操作要点判废标准

O形圈/垫片每6个月检查老化/变形/压缩变形压缩变形>15%即更换

柔性石墨垫片每6个月检查有无破碎/压溃厚度减薄>20%即更换

聚四氟乙烯垫片每6个月检查有无冷流/变形变形>1mm即更换

双管板密封每月空腔压力检测压力>0.05MPa即检修

呼吸阀每季度开启压力+泄漏量泄漏量超标即更换

安全阀/液压阀每半年功能测试，0.5秒内关闭响应时间>1秒即维修

AQ 3063—2025强制要求：甲苯属甲B类可燃液体，冷凝器必须设氮封+SIS远程切断——不达标=停产整顿+罚款200万+。

甲苯密封绝对红线：

密封件材质：禁止使用普通橡胶（甲苯会溶胀），必须用PTFE/柔性石墨/Viton

泄漏检测：光纤声波传感器，灵敏度0.01mL/s

氮封压力：0.2-0.5kPa微正压，防止空气进入形成爆炸混合物

模块5：防静电维护——一颗火花=500万元损失

项目数据风险维护要求

甲苯爆炸极限1.1%-7.1%（体积比）超过即爆氮气封+在线VOC监测

流速>1m/s静电电压>10kV超过引燃能量流速≤1m/s，接地<10Ω

干燥环境（RH<30%）静电电压翻倍冬季风险最高加湿+防静电涂层

| 维护项 | 操作要点 | 周期 | 甲苯禁忌 |

|--------|----------|------|

| 接地电阻检测 | <10Ω | 每周 | ❌ 无接地运行 |

| 静电消除器检查 | 工作指示灯正常 | 每周 | ❌ 消除器故障继续运行 |

| 流速监控 | ≤1m/s | 实时 | ❌ 超流速运行 |

| 氮封压力 | 0.2-0.5kPa | 实时 | ❌ 氮封中断运行 |

| VOC在线监测 | 报警值<25%LEL | 实时 | ❌ 超标继续运行 |

某日化企业实证：静电接地+氮封+VOC在线监测系统上线后，甲苯泄漏爆炸事故降为零，年节约安全成本超300万元。

模块6：智能运维——从"人盯设备"到"AI管安全"

智能模块功能对维护的价值

20+物联网传感器实时采集温度/压力/流量/腐蚀/VOC浓度10Hz采样，延迟<100ms

AI故障预警（LSTM）结垢/腐蚀/泄漏/温度异常预测准确率>98%，提前48小时预警

数字孪生模型CFD仿建构建设备三维模型剩余寿命误差<8%，非计划停机-60%

AI变频调节根据黏度/温度自适应调速电耗优化30%-40%

光纤声波传感0.01mL/s级微泄漏检测泄漏即时报警

智能氮封系统AI调节氮气流量，维持0.2-0.5kPaVOCs再降30%

自适应清洗提醒根据压降/温差自动提醒清洗清洗精准化，避免过度清洗

某医药中间体企业实证：

数字孪生+AI优化→故障预测准确率85%→非计划停机-60%

智能氮封→VOC排放降低30%→环保罚款降为零

自适应清洗提醒→清洗次数从4次/年降至2次/年→年节约维护成本40万元

模块7：防腐蚀维护——年腐蚀<0.01mm的"保鲜术"

维护项操作要点周期核心关注

钝化膜检测电位法检测不锈钢钝化膜完整性每半年电位<-0.2V vs SCE为合格

Cl⁻浓度监测冷却水Cl⁻<50ppm每月超过即排污换水

pH值监测冷却水pH 7-9每日酸性水加速腐蚀

防腐涂层检查外壁涂层有无脱落/起泡每季度脱落即补涂

阴极保护检测保护电位-0.85~-1.1V vs CSE每半年碳钢壳体专用

| 材质 | 腐蚀风险 | 维护重点 | 寿命 |

|------|----------|----------|

| 🟢 316L不锈钢 | Cl⁻点蚀（>500ppm时） | 控制Cl⁻<50ppm，钝化膜维护 | 15-20年 |

| 🟡 钛合金 | 几乎为零 | 常规检查即可 | 20-30年 |

| 🟠 哈氏合金C-276 | 几乎为零 | 常规检查即可 | 25-30年 |

| 🔴 碳化硅复合 | 几乎为零 | 检查微观裂纹 | 30年+ |

绝对红线：甲苯对普通碳钢年腐蚀0.5-1mm——碳钢管路+甲苯=。必须用316L/钛合金/哈氏合金。

模块8：热应力维护——自补偿结构的"保鲜术"

维护项操作要点周期核心关注

热循环检测监测管束变形量每季度变形>0.05mm预警

焊缝检查磁粉检测螺旋焊缝每2年裂纹>0.5mm补焊

支座检查滑动支座是否卡死每半年卡死→热应力集中

温度梯度监测AI监测管壁温差实时温差>50℃预警

核心数据：螺旋缠绕管束的自补偿效应可自动吸收热胀冷缩应力，在500℃温差工况下，设备年变形量≤0.01mm——这是传统列管式冷凝器的1/500。

某LNG接收站实证：缠绕管冷凝器在-162℃~40℃工况下连续运行5年，焊缝无裂纹，变形量<0.05mm——自补偿结构就是热应力保险"。

四、维护日历：让缠绕管冷凝器"零泄漏"运行

周期维护项目核心关注对应标准

每2小时温度/压力/液位/VOC记录AI分析趋势AQ 3063

每天外观巡检（裂纹/鼓包/渗漏/气味）甲苯泄漏立即停用GB 50160

每周接地电阻检测（<10Ω）静电消除器检查GB 50160

每月冷却水水质（Cl⁻<50ppm，pH 7-9）循环水系统SH/T 3184

每季度密封件检查/呼吸阀校验/防腐蚀检测O形圈变形>15%即换AQ 3063

每半年壁厚超声波检测/安全阀测试减薄>20%评估更换TSG 21

每年全面清洗（CIP/化学）+呼吸阀离线校验换热效率恢复≥95%AQ 3063（≤5年）

每2年螺旋焊缝磁粉检测/O形圈批量更换裂纹>0.5mm补焊TSG 21

每3年全面检验（开罐检查）焊缝/罐底/防腐层TSG 21

每5年在线检验（大型设备）不超过5年AQ 3063

甲苯缠绕管冷凝器专属维护

维护项操作要点周期甲苯禁忌

密封检测0.1MPa正压下24h泄漏≤0.5mL每季度❌ 密封失效继续运行

清洗溶剂中性清洁剂/NaOH/柠檬酸每6-12个月❌ 汽油/甲苯/酮类

氮封维护纯度≥99.9%，压力0.2-0.5kPa每月❌ 氮封中断运行

VOC监测光纤声波+在线分析仪实时❌ 超标继续运行

流速控制≤1m/s，低液位≤0.5m/s实时❌ 超流速运行

钝化膜维护电位法检测，<-0.2V vs SCE每半年❌ 钝化膜破坏不处理

模块更换单管束更换，无需停产按需❌ 整体拆卸（破坏自补偿）

五、材质选型指南：一张表选对"维护铠甲"

工况类型推荐材质耐温耐腐蚀（甲苯）年维护成本寿命典型应用

🟢 常规甲苯冷凝（<150℃）316L不锈钢-196℃~450℃Cl⁻<500ppm，年腐蚀<0.01mm基准15-20年主力推荐

🟡 高温甲苯（150-200℃）钛合金TA2-196℃~400℃耐甲苯+耐酸性杂质低20-30年高温精馏

🟠 含酸性杂质甲苯哈氏合金C-276-196℃~500℃PREN=40，耐强酸中25-30年含H₂S/HCl工况

🔴 腐蚀（浓酸+甲苯）碳化硅复合管束-196℃~1200℃年腐蚀<0.005mm极低30年+湿氯气/浓硫酸

超纯净甲苯（GMP）316L电解抛光（Ra≤0.4μm）-196℃~450℃无金属离子析出低15年医药中间体

密封件PTFE/柔性石墨/Viton-200℃~260℃耐甲苯不溶胀低2-3年所有密封位

绝对红线：

甲苯管路禁止使用普通橡胶密封（甲苯会溶胀）→ 必须用PTFE/柔性石墨/Viton

碳钢+甲苯=年腐蚀0.5-1mm → 绝对禁用

清洗禁止使用汽油/甲苯/酮类 → 必须用中性清洁剂/NaOH/柠檬酸

氮封压力0.2-0.5kPa → 低于0.2kPa空气进入，高于0.5kPa浪费氮气

六、经济账：维护 vs 不维护的"碾压式胜利"

对比项传统列管冷凝器甲苯缠绕管冷凝器（智能维护）优势

初始投资基准高15%-25%—

传热系数2000-4000 W/(m²·℃)8000-13600 W/(m²·℃)提升3-7倍

清洗周期3个月（每次72小时）6-12个月（每次<4h）延长2-4倍

年维护成本15-20万元3-5万元降低70%-80%

泄漏损失>5%/年<0.01%/年降低500倍

氮封+VOC罚款200万+/次≈0

设备寿命5-8年15-30年延长3-6倍

投资回收期—1.5-2.5年—

15年总成本基准降低40%-50% ✅—

综合实证：

某头孢抗生素企业：缠绕管冷凝器+智能维护，年节约电费20万元，产品纯度99.95%，投资回收期1.5年

某化工企业：清洗周期从3个月→12个月，年停机减少200小时，增效超300万元

某LNG接收站：设备高度降低至传统60%，节省土地成本超千万元

某医药中间体厂：溶媒回收率提升20%，年节约成本超500万元，获"绿色工厂"认证

七、未来趋势：2026-2030年的"零维护+"方向

方向技术效果时间节点

石墨烯/碳化硅复合管束导热系数300W/(m·K)，耐温1500℃传热效率+20%，寿命30年+已商用

AI全自动维护LSTM+数字孪生+自适应清洗维护成本再降30%，非计划停机-80%已商用

自修复纳米涂层微胶囊修复剂，24h自愈0.5mm裂纹寿命延长至30年，固废趋零已商用

3D打印仿生流道比表面积500㎡/m³，传热系数12000+压降-30%，清洗周期延长至12个月已商用

数字孪生+区块链运维虚拟仿真+跨区域能源交易运维成本-40%，碳交易收益数十万试点中

热-电-气多联供冷凝热→发电+供暖+制冷综合能效>85%2027-2028

市场预测：2026年全球缠绕管冷凝器市场规模达50亿元，中国占比超40%，年均复合增长率18.5%。甲苯缠绕管冷凝器因高效传热+智能维护+零泄漏，正成为化工行业甲苯冷凝的标准配置。

结语

甲苯缠绕管冷凝器的维护，不是一个参数，而是一套从密封到防静电、从清洗到智能的完整防护体系。

传热系数13600 W/(m²·℃)、污垢沉积率降低70%、清洗周期12个月、维护费用降低40%、泄漏率<0.01%/年、使用寿命30年、15年总成本降低40%-50%——这不是参数的堆砌，这是甲苯缠绕管冷凝器从"能用就行"到"零泄漏运行"的时代宣言。

当传统列管冷凝器还在以2000 W/(m²·℃)的传热系数"烧"电、以3个月一次的清洗"烧"时间、以0.5mm/年的腐蚀速率"烧"设备、以5%的泄漏率"烧"安全时，甲苯缠绕管冷凝器已用"螺旋自清洁+模块化单管束更换+AI智能运维+PTFE密封+氮封+数字孪生"的六重铠甲，让每一滴甲苯都"零泄漏、零结垢、零爆炸、零罚款"——这，就是甲苯缠绕管冷凝器维护的答案。
