卧式列管式换热器——化工行业的"热量指挥官"

在化工这片没有硝烟的战场上，每一度温差都关乎产量、成本与安全。而卧式列管式换热器，正是掌控这场"温度战役"的核心利器。

一、结构解构：精密如钟表，强悍如钢铁

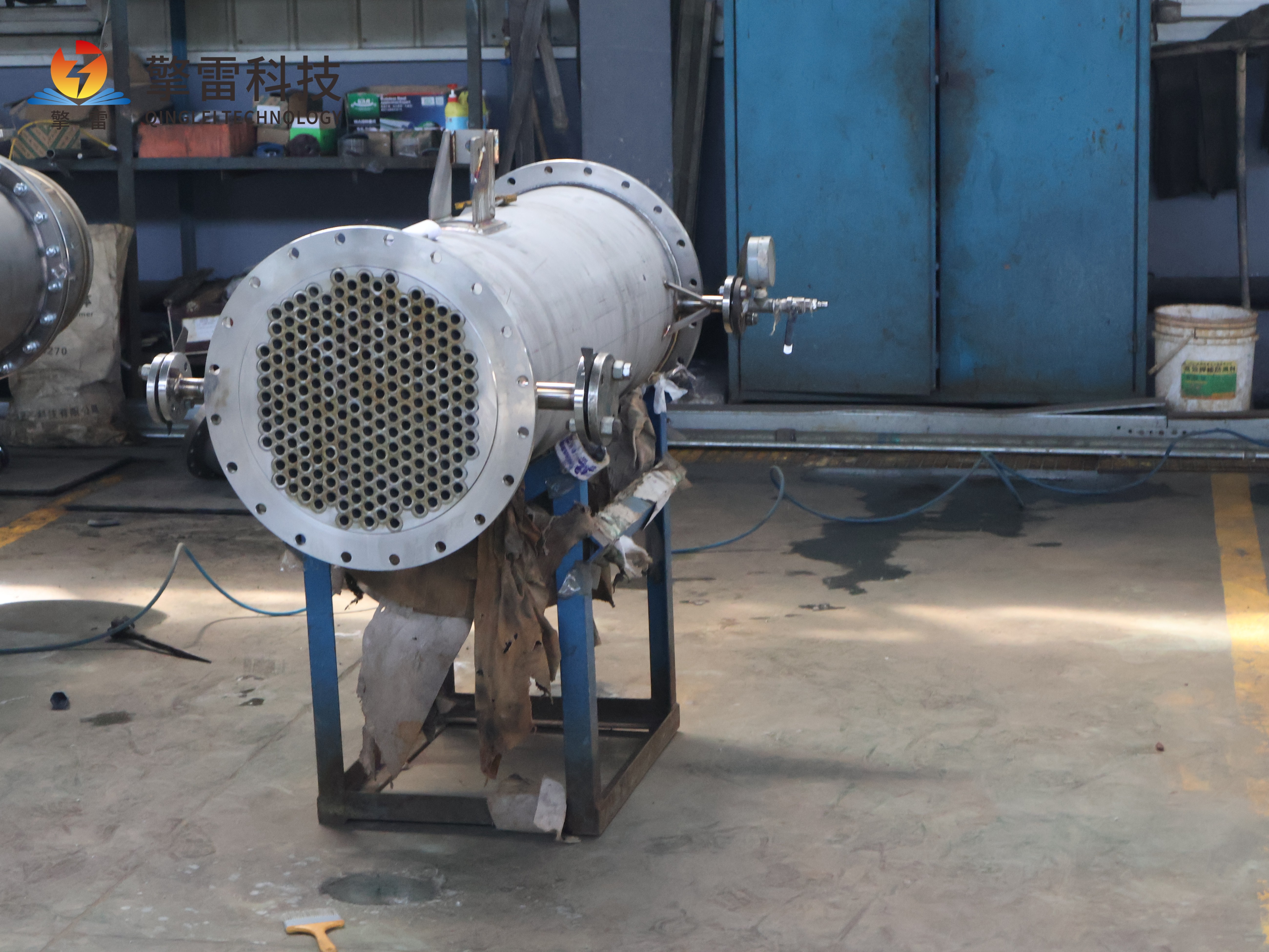

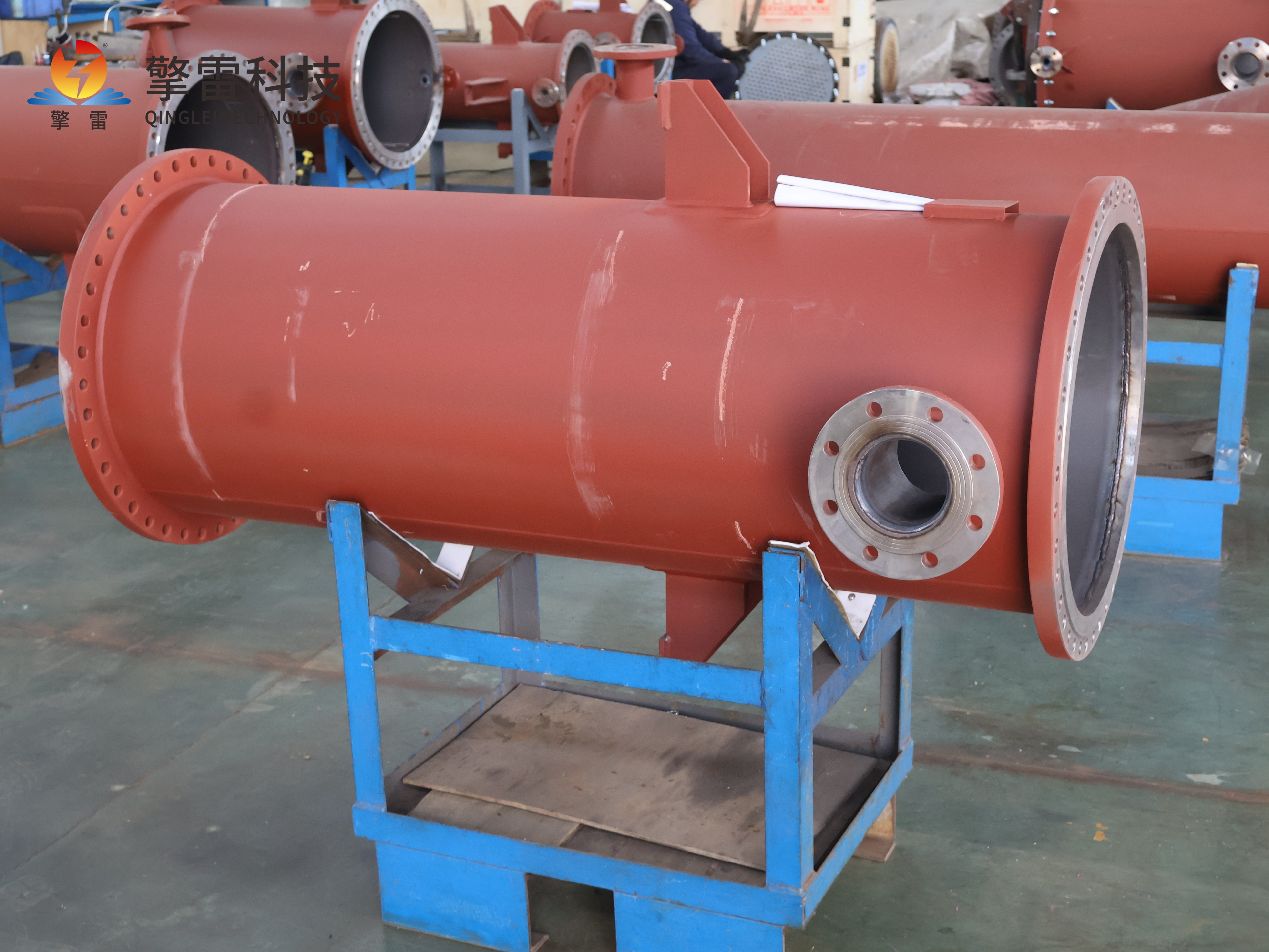

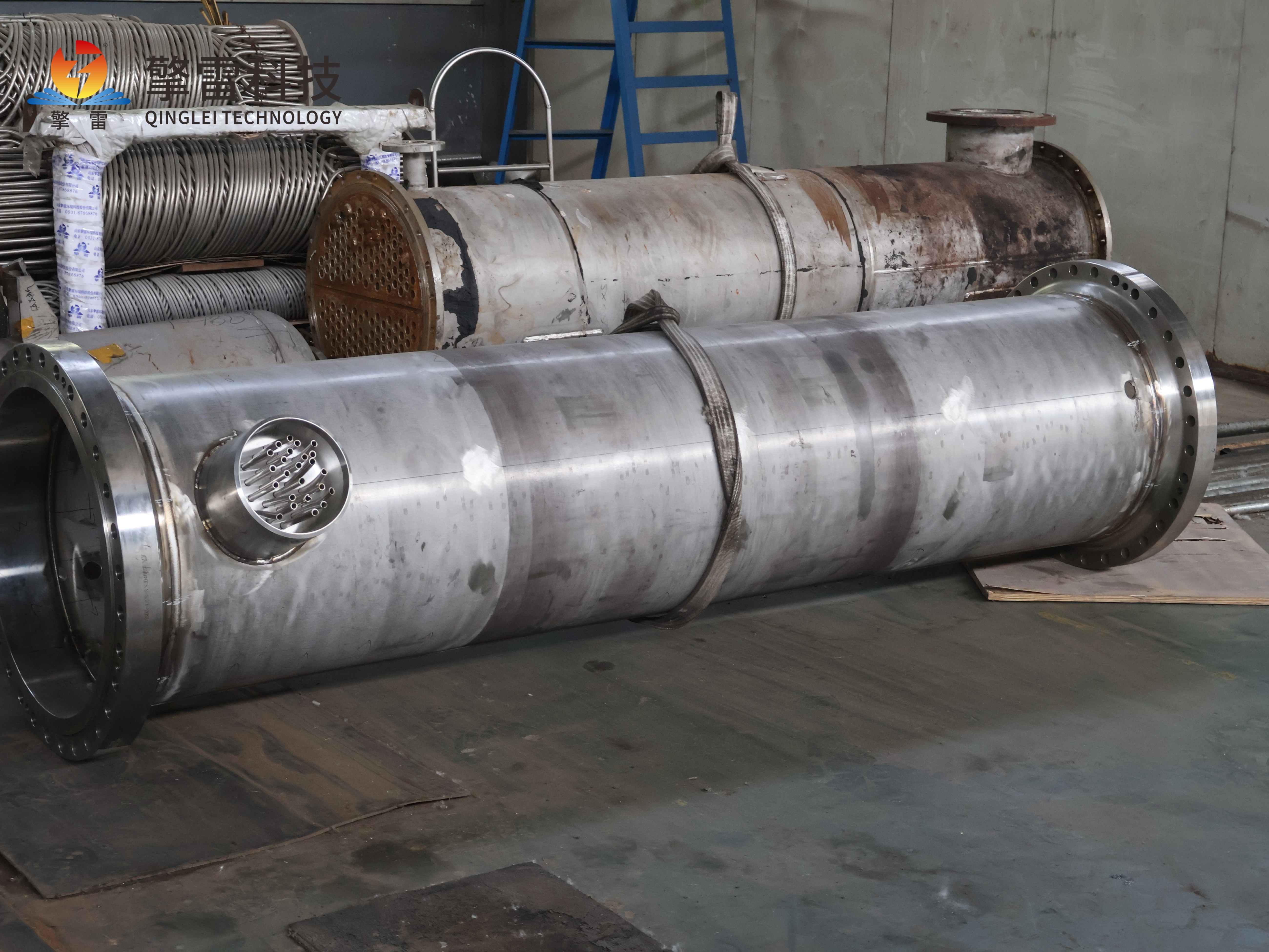

卧式列管式换热器，又称卧式管壳式换热器，是一种经典的间壁式换热设备。其核心由五大部件精密咬合而成：

部件功能定位核心价值

壳体承压容器，碳钢/不锈钢焊接而成容纳流体，承受内部压力

管束数百根平行排列换热管（Φ12~Φ50mm）热量传递的"主动脉"

管板固定管束两端，精密钻孔密封管程与壳程，承受热应力

折流板弓形/圆盘形，垂直安装于壳程迫使流体呈"Z"字形流动，湍流强度提升40%

封头两端法兰连接，内置分流板均匀分配流体，控制流向

三种主流类型各有所长：

固定管板式：结构简单、造价低，适用于温差不大的常规工况

浮头式：管束可自由伸缩，耐受150℃温差，年泄漏率<0.05%，结垢介质

U型管式：单管程消除热应力，耐压≤10MPa，维护成本降低30%

二、工作原理：一场精妙的"热量接力赛"

热流体在管程内奔涌，冷流体在壳程中迂回，两者被管壁隔开却通过管壁"握手言和"——这就是热传导与对流传热的协同交响曲。

折流板是这场接力赛的"裁判"：它迫使壳程流体多次横掠管束，将层流撕裂为湍流，传热系数因此提升20%~30%。配合多管程/多壳程设计，流体路径被大幅延长，换热效率直逼理论极限。

支持逆流、顺流等多种流动方式：

逆流：平均传热温差最大，合成氨反应热回收效率可达92%

顺流：温度变化平缓，适合对热敏感的精细化工工艺

三、化工应用：从反应釜到蒸馏塔，无处不在

1. 反应器冷却与温度精控

在染料生产的间歇式反应釜系统中，化学反应必须锁定在60~80℃的精准区间。温度过高，染料分子分解；温度过低，反应不。

实战案例：某染料企业采用不锈钢列管换热器构建循环控温系统——反应放热时，冷却水将夹套热水引入换热器降温回流；反应吸热时，切换蒸汽加热模式。多管程设计确保换热均匀，反应温度波动控制在±1℃以内，产品合格率从89%飙升至99%。

2. 原油加热与油品冷却

在石油炼制中，150℃高温原油进入管程，30℃冷却水在壳程循环，温差驱动热量传递，管内流速1.2~1.8m/s，壳程流速0.5~1.0m/s。

催化重整工艺中，卧式列管换热器实现油品高效换热，产品质量显著提升。某炼油厂原列管换热器传热效率不足导致油品冷却不达标，替换为螺旋折流板设计后，传热系数飙升至1200W/(m²·℃)，油品出口温度降低15℃，年节约蒸汽2.4万吨，减排CO₂ 6.8万吨。

3. 废热回收与蒸馏塔再沸器

在合成氨生产中，反应热回收是节能关键。卧式列管换热器将反应产物的热量传递给待加热原料，年节约蒸汽消耗超2万吨。

在蒸馏塔再沸器应用中，壳程通入蒸气冷凝放热，管程液体被加热沸腾，实现精馏分离的能量供给。

4. 蒸发、浓缩与结晶

化工单元操作中的蒸发浓缩环节，卧式列管换热器凭借较大的换热面积和充分的热交换时间，确保流体之间的热量交换更加充分高效。例如在乙醇脱水工艺中，蒸气冷凝效率高达98%，较立式设备节能15%。

四、核心优势：为什么化工企业对它"情有独钟"？

优势维度具体表现数据支撑

高效传热折流板增强湍流，多管程延长路径传热系数6000~8000W/(m²·℃)，单位体积传热面积80~150m²/m³

耐腐蚀耐高温不锈钢/钛管/哈氏合金可选钛管耐800℃高温，哈氏合金承受650℃，适应盐酸、硫酸、醋酸、磷酸等

维护便捷浮头式管束可抽出，卧式设计免平台清洗周期较立式延长40%，单次清洗时间缩短60%

承压能力强远超板式换热器（板式通常<2.0MPa）耐压可达10MPa以上，适用于高温高压工况

综合成本低初始投资虽高15%~20%，但寿命超20年维护成本低40%，全生命周期性价比碾压

五、材质选型：对症下药，方能百战不殆

介质类型推荐材质典型应用

盐酸、硫酸、醋酸、磷酸316L不锈钢/钛管化工反应器冷却

高温合成气（≤650℃）哈氏合金C276合成氨装置

超高温（≤1200℃）Inconel 625合金第四代核电系统

高盐废水/海水淡化316L/双相钢2205海水淡化、垃圾渗滤液处理

HF/HNO₃混合酸回收钛材/PEEK涂层半导体制造

六、未来趋势：智能+新材料，双轮驱动

石墨烯涂层技术：导热系数突破300W/(m·K)，抗热震性提高300%，实验室传热系数提升18%，抗结垢性能提高3倍，某化工园区试点年节能效益超200万元。

碳化硅陶瓷换热器：耐温突破1000℃，耐腐蚀性提升3倍，瞄准超临界CO₂发电等工况。

数字孪生+AI：集成压力/温度传感器网络，实时传热系数监测精度±2%，结垢预警提前量≥72小时，非计划停机次数降低90%。

模块化积木式设计：现场组装，安装周期缩短65%，设备升级从12个月压缩至3个月。

结语

从合成氨的反应热回收，到原油的预热冷却；从废酸的浓缩蒸发，到尾气的余热利用——卧式列管式换热器以其"扛得住高压、耐得了腐蚀、换得了热量、省得下成本"的硬核实力，牢牢占据化工热交换的C位。

在"双碳"目标与智能化浪潮的双重驱动下，这台诞生百余年的经典设备，正以材料革新与数字赋能为双翼，续写着工业热交换的传奇篇章。

它不只是一台设备，更是化工企业降本增效、绿色转型的"沉默英雄"。
