化工碳化硅换热器参数全解析与应用优化

摘要：本文聚焦化工领域应用的碳化硅换热器，详细阐述了其关键参数，包括结构参数、性能参数和运行参数等。深入分析了各参数对换热器性能的影响，并结合实际化工生产案例，探讨了参数优化策略，旨在提高碳化硅换热器在化工生产中的效率、可靠性和经济性。

一、引言

在化工生产过程中，换热器是关键设备，用于实现热量在不同介质之间的传递，以满足工艺流程对温度的精确控制要求。碳化硅换热器凭借其优异的耐腐蚀性、高导热性和良好的热稳定性，在化工领域得到了日益广泛的应用。准确理解和合理设置碳化硅换热器的各项参数，对于优化化工生产工艺、提高产品质量、降低能耗和保障生产安全具有重要意义。

二、碳化硅换热器在化工领域的优势

2.1 耐腐蚀性

化工生产中常涉及各种强腐蚀性介质，如酸、碱、盐溶液等。碳化硅材料具有高度的化学稳定性，能够抵抗大多数腐蚀性介质的侵蚀，包括浓硫酸、浓盐酸、氢氧化钠等，这使得碳化硅换热器在化工腐蚀性工况下具有显著的优势，可大大延长设备的使用寿命。

2.2 高导热性

碳化硅的导热系数较高，约为金属铝的3倍。高导热性使得碳化硅换热器能够快速有效地传递热量，减少热阻，提高换热效率，从而在相同的换热任务下，可减小设备的体积和重量，降低设备成本和占地面积。

2.3 良好的热稳定性

碳化硅材料能够在高温环境下保持稳定的物理和化学性能，其使用温度范围宽，可在 - 180℃至1600℃的范围内长期稳定工作。这使得碳化硅换热器适用于高温化工工艺，如高温裂解、高温氧化等过程。

三、碳化硅换热器结构参数

3.1 换热管参数

管径：常见的碳化硅换热管管径有φ16×2mm、φ25×2.5mm等规格。较小的管径可以增加单位体积内的换热面积，提高换热效率，但同时会增加流体流动的阻力；较大的管径则相反。在化工应用中，对于粘度较低、流量较小的介质，可选用较小管径的换热管；对于粘度较高、流量较大的介质，宜选用较大管径以减少阻力。

管长：管长一般在1 - 6m之间。管长的选择需综合考虑换热面积需求、设备安装空间和流体压力降等因素。较长的换热管可以增加换热面积，但会增加设备的制造成本和安装难度，同时也会使流体在管内的压力降增大。

管数：根据所需的换热面积和单管换热面积计算得出。管数的多少直接影响到换热器的换热能力和流体分布的均匀性。在化工生产中，需根据工艺要求合理确定管数，确保流体在换热管内能够均匀分布，避免出现局部过热或过冷的现象。

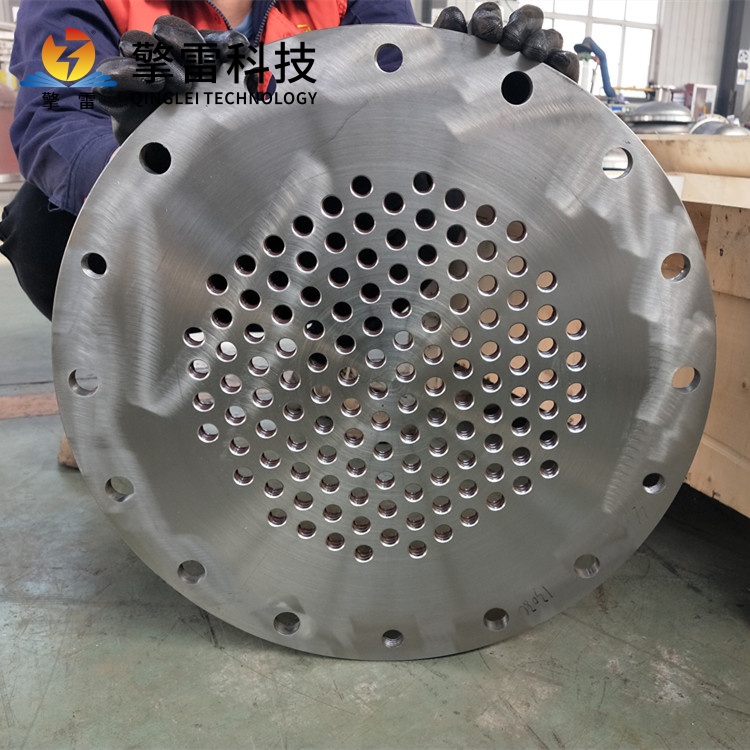

3.2 管板参数

材质：管板通常采用与换热管相匹配的碳化硅材料或具有良好耐腐蚀性和高强度的金属材料（如哈氏合金）。当采用金属管板时，需采取有效的防腐措施，如堆焊耐腐蚀合金层或涂覆防腐涂层，以防止管板与腐蚀性介质接触而发生腐蚀。

厚度：管板的厚度应根据换热器的工作压力、管程和壳程的压力差以及管板的强度计算确定。足够的管板厚度可以保证管板在承受压力时不发生变形和泄漏，确保换热器的安全运行。

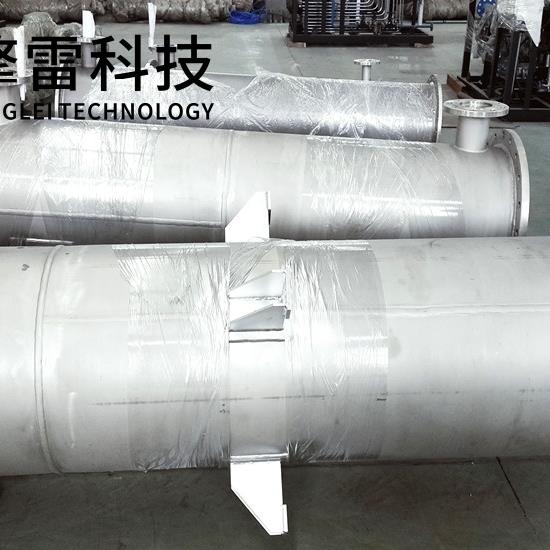

3.3 壳体参数

壳体直径：根据换热管的数量、管径和管间距以及壳程流体的流速要求确定。壳体直径过大会导致壳程流体流速降低，传热系数减小；直径过小则会使流体流动阻力增大。在化工设计中，需通过流体力学计算和优化，选择合适的壳体直径。

壳体材质：一般选用与工艺介质相适应的耐腐蚀材料，如不锈钢、玻璃钢等。对于特别苛刻的腐蚀环境，也可采用内衬碳化硅或聚四氟乙烯等防腐材料的壳体结构。

3.4 折流板参数

形式：常见的折流板形式有弓形、圆盘形和环形等。弓形折流板应用最为广泛，它能够有效地改变壳程流体的流动方向，增加流体的湍流程度，提高传热系数。

间距：折流板的间距会影响壳程流体的流动状态和换热效果。间距过小会增加流体流动阻力，降低泵的效率；间距过大则会使流体短路，降低传热系数。在化工设计中，通常根据壳程流体的流速和换热要求，合理确定折流板的间距，一般间距为壳体内径的0.2 - 1倍。

四、碳化硅换热器性能参数

4.1 换热面积

定义与计算：换热面积是指换热器中热流体与冷流体进行热量交换的有效表面积，单位为平方米（m²）。对于碳化硅换热器，其换热面积可根据换热管的外表面积计算，计算公式为A=nπdL，其中n为换热管数量，d为换热管外径，L为换热管长度。

影响因素：换热面积受到工艺要求的换热量、传热系数以及物料进出口温度的影响。在化工生产中，需要根据实际生产需求，合理确定换热面积。较大的换热面积可以提供更多的热量交换空间，但会增加设备的成本和占地面积。

4.2 传热系数

定义与组成：传热系数是衡量换热器传热性能的重要指标，表示在单位时间内、单位传热面积上，冷热流体间温度差为1K时所传递的热量，单位为W/(m²·K)。传热系数由对流传热系数、导热热阻和污垢热阻等组成。

影响因素及提高方法：在化工应用中，传热系数受到流体物性（如粘度、密度、比热容等）、流速、换热管材质和表面状况、污垢积累等因素的影响。为了提高传热系数，可以采取以下措施：增加流体流速，增强流体的湍流程度；选择导热性能好的管材；定期清洗换热器，减少污垢积累。例如，对于化工生产中的高粘度介质，可通过加热降低其粘度，从而提高流体的流速和传热系数。

4.3 压力降

定义与计算：压力降是指流体在通过换热器时，由于流动阻力而产生的压力损失，单位为Pa或MPa。压力降的计算通常采用流体力学的方法，考虑流体的流速、密度、粘度以及换热器的结构参数等因素。

对运行的影响：压力降过大会增加泵的能耗，降低系统的运行效率。在化工设计中，需通过优化换热器的结构参数和流体流速，将压力降控制在合理范围内。一般来说，管程和壳程的压力降不宜超过0.1MPa。

五、碳化硅换热器运行参数

5.1 流体流速

定义与范围：流体在换热管内或壳程内的流动速度，单位为m/s。管程流体流速一般控制在0.5 - 3m/s，壳程流体流速控制在0.2 - 1.5m/s。

对运行的影响：适当提高流体流速可以增强流体的湍流程度，提高传热系数，但同时也会增加压力降和能耗。在化工生产中，需根据换热器的具体情况和工艺要求，选择合适的流体流速。例如，在冷却高温化工介质时，可适当提高冷却水的流速以提高冷却效率，但要注意避免压力降过大导致水泵能耗增加。

5.2 流体进出口温度

定义与控制要求：分别指冷热流体进入和离开换热设备时的温度。在化工生产中，流体进出口温度需根据工艺要求严格控制。例如，在化学反应过程中，反应物料的进口温度需要精确控制，以确保反应在适宜的温度条件下进行；反应产物的出口温度也需要控制在一定范围内，以便后续的处理和分离。

调节方法：可通过调节流体的流量、加热或冷却介质的温度等方式来控制流体进出口温度。在实际生产中，常采用自动控制系统实现对流体温度的精确调节，确保生产过程的稳定性和产品质量。

5.3 工作压力

定义与范围：换热器在正常运行时所承受的压力，单位为MPa。化工碳化硅换热器的工作压力取决于工艺流程和物料性质，一般在0.1 - 5.0MPa之间。

对设备的影响：工作压力会影响设备的强度和密封性能。在设计换热器时，需根据工作压力选择合适的管材、管壁厚度和密封结构，确保设备在正常工作压力下安全可靠运行。同时，在运行过程中，需密切监测工作压力的变化，避免超压运行导致设备损坏。

六、案例分析

6.1 项目背景

某化工企业生产过程中需要对一种强腐蚀性的化工介质进行冷却处理，原采用不锈钢换热器，但由于介质的高腐蚀性，换热器频繁出现泄漏问题，导致生产中断，且换热效率较低，无法满足生产工艺对温度控制的要求。

6.2 问题分析

材质不耐腐蚀：不锈钢在强腐蚀性化工介质中容易发生腐蚀，导致设备损坏和泄漏。

换热效率低：原换热器的结构设计不够合理，流体分布不均匀，传热系数较低，无法有效实现热量的传递。

6.3 改进措施

更换材质：将换热器材质更换为碳化硅，利用碳化硅的耐腐蚀性，解决设备腐蚀泄漏问题。

优化结构设计：重新设计换热器的结构，合理确定换热管的管径、管长和管数，优化折流板的间距和形式，提高流体的湍流程度和换热效率。

精确控制运行参数：根据工艺要求，精确控制流体的流速、进出口温度和工作压力等运行参数，确保换热器在最佳工况下运行。

6.4 改进效果

经过改进后，碳化硅换热器未再出现腐蚀泄漏问题，生产连续性得到保障。换热效率提高了40%，能够更精确地控制化工介质的温度，满足了生产工艺的要求，同时降低了设备的维护成本和能耗，为企业带来了显著的经济效益。

七、结论

化工碳化硅换热器的参数众多且相互关联，合理选择和优化这些参数对于提高换热器性能、保障化工生产稳定运行至关重要。在设计、选型和运行过程中，需充分考虑化工生产的特殊要求，结合实际情况对碳化硅换热器的结构参数、性能参数和运行参数进行优化，以实现换热器的高效、可靠运行，促进化工行业的可持续发展。
