大型螺旋缠绕管式冷凝器-简介

大型螺旋缠绕管式冷凝器：工业冷凝领域的革新力量

一、技术原理：三维螺旋缠绕结构重塑传热边界

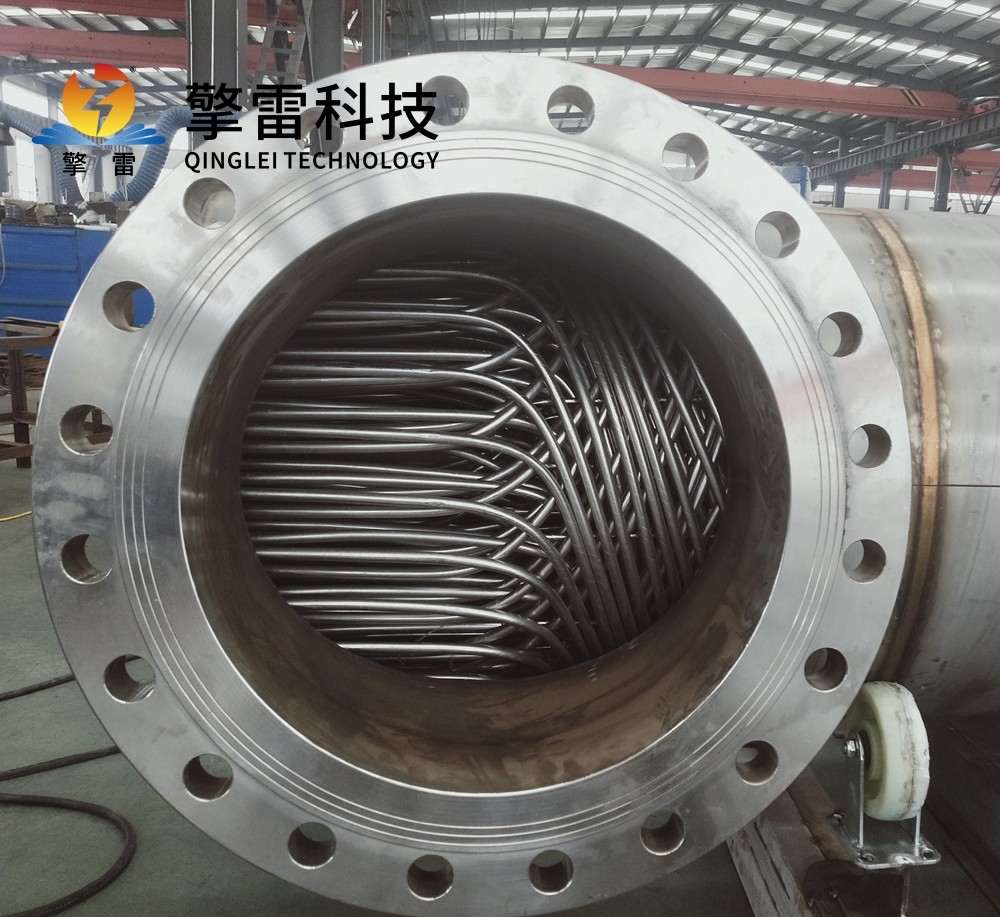

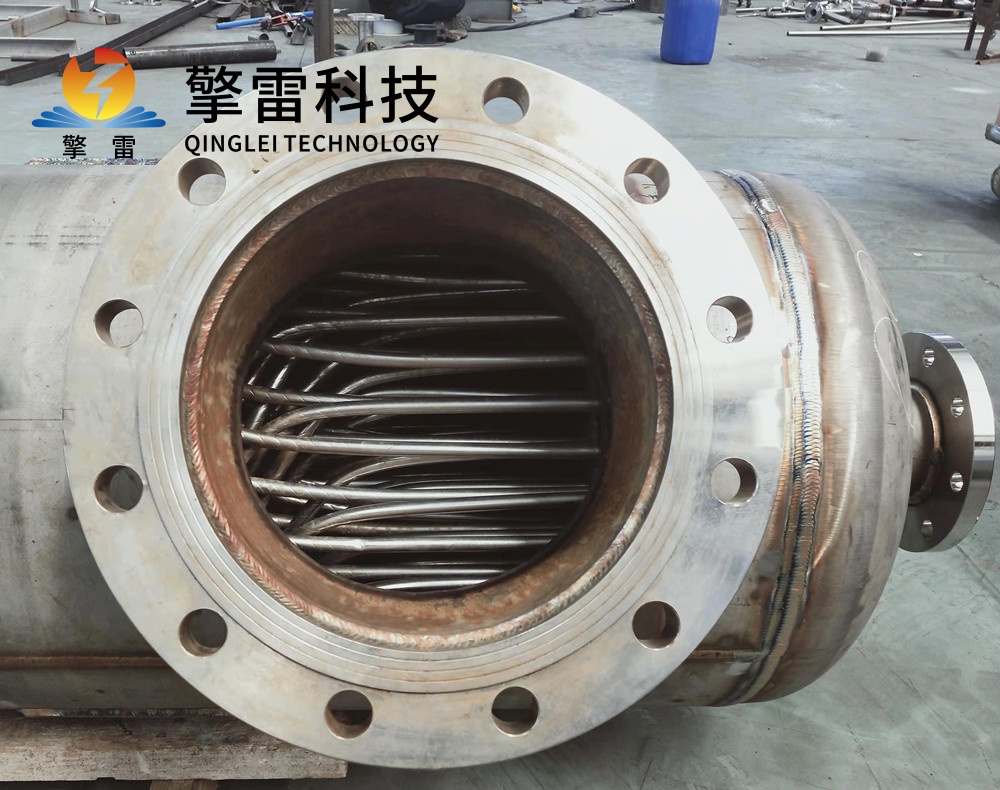

大型螺旋缠绕管式冷凝器的核心在于其多层立体螺旋管束设计。数百根换热管以3°—20°螺旋角反向缠绕于中心筒体，形成三维螺旋通道，相邻层缠绕方向相反，确保流体充分接触，热交换效率。其技术突破体现在：

湍流强化传热：管内壁或外壁加工螺旋形螺纹，通过离心力驱动流体形成二次环流，破坏边界层，使湍流强度提升3—5倍，传热效率提高15%—20%。

逆流接触设计：冷热流体逆流流动，温差梯度，热回收效率≥96%，传热系数最高可达13600 W/(m²·℃)，较传统列管式冷凝器提升3—7倍。

自补偿热应力：螺旋结构可吸收热膨胀应力，避免传统设备因温差变形导致的泄漏风险，适应高温高压工况（如煤化工气化炉废热回收中承受1200℃高温）。

二、结构创新：紧凑高效与耐久性的平衡

模块化设计

支持单管束更换，维护时间缩短70%，年维护费用降低40%。例如，某LNG接收站应用后，设备高度降低40%，节省土地成本超千万元。

耐腐蚀材料体系

316L不锈钢：在含Cl⁻环境中年腐蚀速率<0.01mm，设备寿命长达15年（是碳钢设备的5倍），适用于湿法冶金等场景。

钛合金/碳化硅复合管束：耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质。某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

Inconel 625合金：在1200℃高温工况下，抗氧化性能是310S不锈钢的2倍，适用于煤化工气化炉废热回收。

自清洁螺旋结构

螺旋通道减少污垢沉积，结合壳程流速优化至1—2m/s，清洗周期延长至6—12个月，污垢沉积率降低70%。

三、应用场景：多行业能效提升的案例

化工领域

乙烯裂解：急冷油冷凝器承受>400℃高温与腐蚀性介质，设备寿命超5年，热回收效率提升30%，年节约燃料气用量达50万吨标煤。

反应釜控温：作为聚合反应釜的夹套冷却器，承受200℃/8MPa高温高压，控制反应温度波动≤±1℃，产品纯度提升至99.95%。

能源领域

锅炉余热回收：某热电厂应用后，烟气余热回收效率提升45%，年减排二氧化碳超万吨。

碳捕集与封存：CO₂专用冷凝器在-55℃工况下实现98%气体液化，助力燃煤电厂碳捕集效率提升。

新能源领域

氢能储能：在PEM电解槽中实现-20℃至90℃宽温域运行，氢气纯度达99.999%，支持燃料电池汽车加氢站建设。

地热发电：处理含SiO₂的地热流体，螺旋缠绕结构避免结垢堵塞，设备寿命延长至10年。

制冷与食品领域

大型中央空调：在螺杆式冷水机组中，冷凝效率提升20%，能效比（EER）达5.5以上。

疫苗生产：满足GMP无菌标准，产能爬坡周期缩短60%，单克隆抗体产能提升30%。

四、性能优势：数据支撑的工业价值

指标传统冷凝器螺旋缠绕管式冷凝器提升幅度

传热系数2000—4000 W/(m²·℃)8000—13600 W/(m²·℃)3—7倍

单位体积换热能力基准值3—5倍体积缩小40%—70%

耐压能力1.6—10 MPa10—40 MPa2—3倍

耐温范围-50℃至400℃-196℃至1200℃扩展端工况

设备寿命5—8年15—30年延长2—4倍

五、未来趋势：材料与智能技术的深度融合

材料科学突破

石墨烯/碳化硅复合材料：热导率突破300W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。

纳米涂层技术：实现自修复功能，设备寿命延长至30年以上。

结构持续优化

3D打印流道设计：比表面积提升至500㎡/m³，传热系数突破12000W/(m²·℃)。

微通道技术：管径缩小至0.5mm，传热面积密度达5000m²/m³，设备体积缩减60%。

智能化控制升级

数字孪生系统：实时监测管壁温度梯度、流体流速等16个关键参数，故障预警准确率>98%，支持无人值守运行。

自适应调节技术：根据温差梯度自动优化流体分配，综合能效提升12%。
