碳化硅列管热交换器-简介

碳化硅列管热交换器：工况下的高效换热解决方案

一、技术原理：碳化硅材料与列管式结构的结合

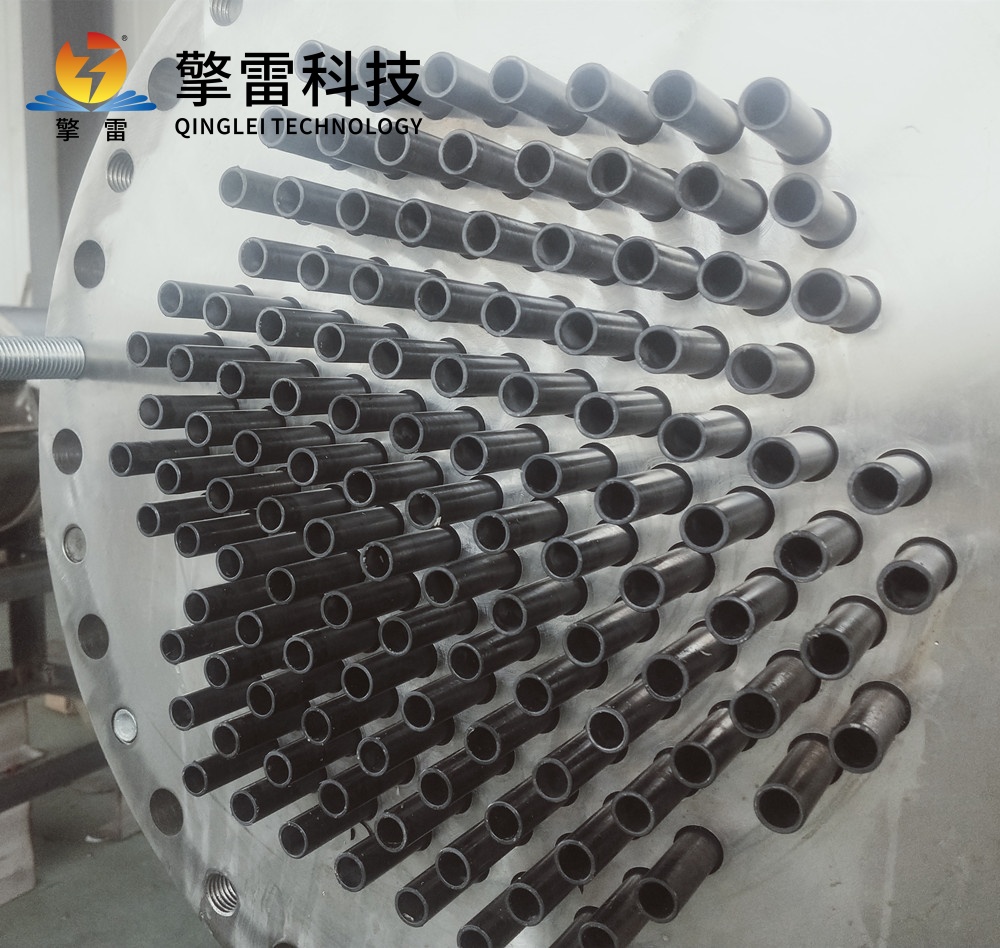

碳化硅列管热交换器以碳化硅（SiC）陶瓷为核心传热介质，结合经典列管式结构设计，实现高效、稳定、耐腐蚀的热交换。其核心原理如下：

双程逆向流动：热流体在碳化硅管程内流动，冷流体在壳程外流动，通过管壁进行热量传递。碳化硅的高导热性（120-270 W/(m·K)）使热量迅速传递，传热效率较金属换热器提升50%-100%。

结构强化：

正三角形管排列：优化流体流向，提升湍流效应，传热系数较传统结构提升30%，压降控制在5-8 kPa。

螺旋缠绕管束：换热管以3°-20°螺旋角反向缠绕，形成多层立体传热面，单台设备传热面积可达5000 m²，是传统设备的3倍。

模块化复合管板：通过化学气相沉积（CVD）在金属表面形成0.2 mm厚的碳化硅涂层，消除热膨胀系数差异，设备运行稳定性提升4倍。

二、材料优势：耐高温、耐腐蚀、长寿命

碳化硅材料的性能使其成为工况下的：

耐高温：

熔点高达2700℃，可在1600℃下长期稳定运行，短时耐受2000℃以上高温，远超金属换热器（最高600℃）。

应用案例：在乙烯裂解装置中，设备承受1350℃高温冲击，避免热震裂纹泄漏风险，换热效率从68%提升至82%。

耐腐蚀：

对浓硫酸、氢氟酸、熔融盐等强腐蚀介质呈化学惰性，年腐蚀速率<0.005 mm，是哈氏合金的1/10。

应用案例：在氯碱工业中，设备于湿氯气环境（温度85℃，浓度12%）下连续运行5年，腐蚀量<0.2 mg/cm²，优于哈氏合金（8.8 mg/cm²）。

抗磨损与高强度：

莫氏硬度9.2，抗弯强度400-600 MPa，可承受高速流体冲刷，延长设备检修周期。

应用案例：在光伏多晶硅生产中，设备替代易氧化石墨换热器，生产效率提升20%。

三、典型应用场景：跨行业的核心工艺装备

碳化硅列管热交换器在多个领域展现出显著优势：

化工领域：

硫酸生产：在转化工段实现SO₂到SO₃的高效换热，转化率提升3%，年增效千万元。

磷酸浓缩：解决传统金属换热器在强腐蚀环境下的泄漏问题，设备寿命延长至10年以上。

有机合成：用于硝化、磺化反应的介质换热，耐有机溶剂腐蚀，确保产品纯度。

新能源领域：

氢能：作为PEM电解槽的水蒸气冷凝器，冷凝效率达95%，产出水纯度>18 MΩ·cm；在氢能储能中，冷凝1200℃高温氢气，系统能效提升25%。

LNG汽化：在LNG接收站中，汽化LNG并回收冷能，用于冷藏或发电，年节约燃料成本超500万元。

环保领域：

垃圾焚烧：承受1300℃烟气冲刷，年磨损量<0.1 mm，寿命是金属换热器的5倍。

烟气脱硫：实现烟气温度从120℃降至50℃，脱硫效率提升15%，年减排CO₂超万吨。

电力行业：

锅炉烟气余热回收：回收效率提升40%，燃料节约率超40%。例如，600 MW燃煤机组应用案例表明，排烟温度降低30℃可使发电效率提升1.2%，年节约燃料成本500万元。

四、技术挑战与创新解决方案

尽管碳化硅材料性能优异，但其脆性特征对设备设计提出挑战：

热应力控制：通过有限元分析优化管板厚度与膨胀节结构，降低热应力集中。

密封可靠性：采用双密封面结构与弹性补偿元件，解决碳化硅与金属连接处的泄漏问题。

抗热震设计：管束采用渐变壁厚设计，提升设备对温度骤变的适应性。

智能化监控：嵌入温度、压力传感器，实现运行状态实时监测与预警。

五、未来趋势：智能化与绿色化升级

材料创新：

研发碳化硅-石墨烯复合材料，目标导热系数>300 W/(m·K)，抗热震性提升300%，适用于超临界CO₂发电等工况。

结构优化：

开发管径<1 mm的微通道碳化硅换热器，传热面积密度达5000 m²/m³；采用3D打印流道技术，实现定制化设计。

智能集成：

构建数字孪生系统，实现实时监控与预测性维护，故障预警准确率>98%。

基于AI算法优化流体分配，综合能效提升12%-18%。

六、经济效益与市场前景

全生命周期成本优势：

初期投资较传统设备高20%-30%，但通过长寿命设计（>10年）摊薄成本，年维护成本减少40%。

案例：某磷化工企业采用碳化硅换热器后，热回收效率提升40%，燃料节约率超40%，年减排CO₂超万吨。

市场规模：

预计到2029年，全球碳化硅换热器市场规模将达77亿元，中国有望在全球碳化硅应用市场中占据主导地位。
