螺旋缠绕管换热器：高效传热的新兴力量

摘要：螺旋缠绕管换热器作为一种新型高效的换热设备，凭借其结构设计和的传热性能，在众多工业领域展现出巨大的应用潜力。本文深入探讨了螺旋缠绕管换热器的工作原理、结构特点，分析了其在化工、制冷、能源等行业的具体应用，同时阐述了该换热器在提高传热效率、降低能耗方面的优势，并对其未来发展趋势进行了展望，旨在为螺旋缠绕管换热器的进一步推广和应用提供理论支持。

一、引言

在工业生产中，换热器是实现热量传递和交换的关键设备，其性能的优劣直接影响着整个生产过程的效率、能耗和成本。随着工业技术的不断发展，对换热器的传热效率、紧凑性和可靠性提出了更高的要求。螺旋缠绕管换热器作为一种新兴的换热设备，以其螺旋缠绕结构，打破了传统换热器的设计局限，在传热性能上取得了显著突破，逐渐成为换热器领域的研究热点和应用新宠。

二、螺旋缠绕管换热器的工作原理

螺旋缠绕管换热器主要由壳体和螺旋缠绕在芯筒上的换热管组成。其工作原理基于热传导和对流传热的基本原理。当两种不同温度的流体分别进入换热器的管程和壳程时，高温流体通过换热管管壁将热量传递给低温流体。

在管程中，流体沿着螺旋缠绕的换热管流动，由于螺旋结构的存在，流体在管内呈现出复杂的三维螺旋流动状态。这种流动方式使得流体在管内不断改变流动方向，产生强烈的湍流，从而破坏了流体边界层，大大提高了管内流体的传热系数。

在壳程中，流体在壳体与换热管之间的空间流动，换热管的螺旋排列使得壳程流体也呈现出不规则的流动路径，增强了流体的扰动，进一步提高了壳程的传热效果。通过管程和壳程流体的热量交换，实现了两种流体的温度调节，满足不同工艺过程的需求。

三、螺旋缠绕管换热器的结构特点

3.1 螺旋缠绕结构

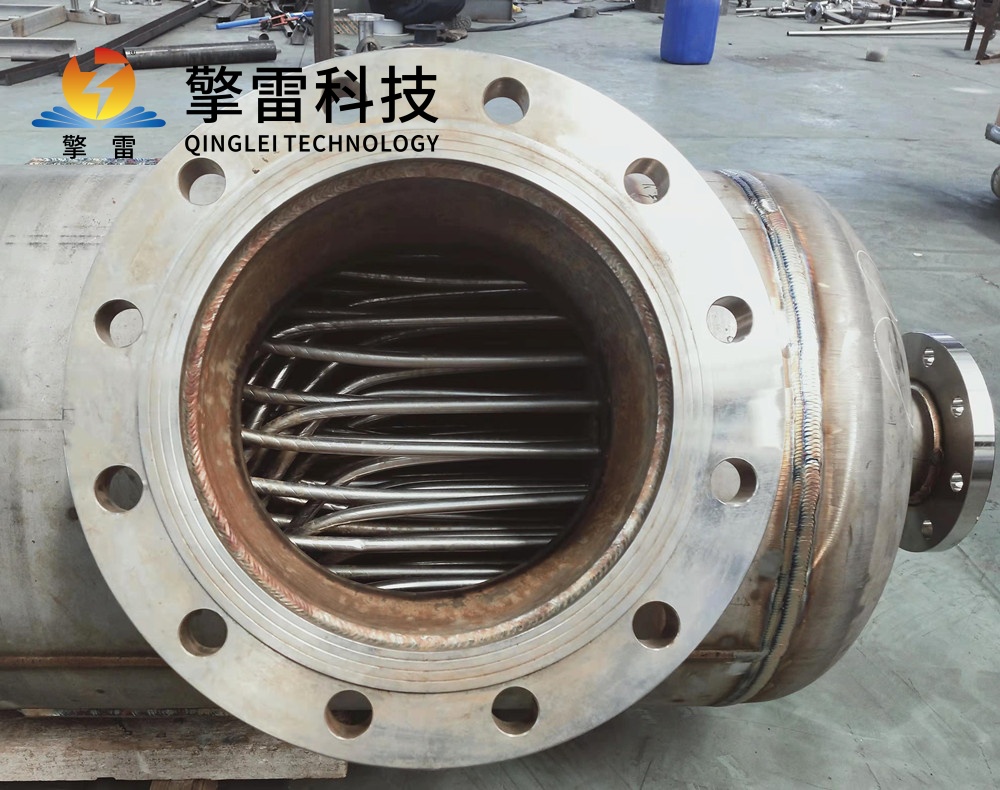

换热管以螺旋方式紧密缠绕在芯筒上，形成了多层螺旋管束。这种结构使得换热器在有限的空间内能够布置更长的换热管，从而增加了换热面积，提高了换热效率。同时，螺旋缠绕结构还增强了换热管的整体刚性和稳定性，减少了因流体压力和热应力引起的管子振动和变形。

3.2 紧凑的结构设计

相比传统的管壳式换热器，螺旋缠绕管换热器具有更加紧凑的结构。其占地面积小，重量轻，能够在有限的空间内实现高效的热量交换，特别适用于对设备安装空间要求较高的场合，如船舶、海上平台等。

3.3 良好的适应性

螺旋缠绕管换热器可以根据不同的工艺要求，灵活调整换热管的材质、管径、螺距等参数，以适应各种不同性质流体的换热需求。无论是高温、高压、腐蚀性流体，还是含有固体颗粒的流体，都可以通过合理的设计和选材，实现安全、高效的换热。

3.4 较低的污垢系数

由于螺旋缠绕结构使流体在管内和壳程都产生强烈的湍流，能够有效地防止污垢在换热管表面的沉积，降低了污垢系数。这不仅减少了设备的清洗次数和维护成本，还保证了换热器长期稳定的传热性能。

四、螺旋缠绕管换热器的应用领域

4.1 化工行业

在化工生产中，许多化学反应需要在特定的温度条件下进行，螺旋缠绕管换热器可用于反应器的加热或冷却，精确控制反应温度，提高反应效率和产品质量。例如，在聚合反应中，通过螺旋缠绕管换热器及时移走反应热，防止反应过热导致副反应的发生。此外，在化工产品的分离和提纯过程中，如蒸馏、蒸发等操作中，螺旋缠绕管换热器也能够发挥重要作用，提高分离效率和能源利用率。

4.2 制冷行业

在制冷系统中，螺旋缠绕管换热器常用于冷凝器和蒸发器。其高效的传热性能能够提高制冷系统的制冷量和能效比，降低能耗。例如，在大型中央空调系统中，采用螺旋缠绕管换热器作为冷凝器，可以更快地将高温高压的气体制冷剂冷却成液体，提高系统的制冷效率。同时，其紧凑的结构设计也节省了设备的安装空间，降低了系统的占地面积。

4.3 能源行业

在能源领域，螺旋缠绕管换热器广泛应用于余热回收、太阳能热利用等方面。在工业生产过程中，会产生大量的余热，通过螺旋缠绕管换热器可以将这些余热回收利用，用于加热锅炉给水、空气等，提高能源利用效率，降低生产成本。在太阳能热利用系统中，螺旋缠绕管换热器可作为集热器与储热装置之间的换热设备，实现太阳能的高效收集和转换。

4.4 食品行业

食品加工过程对卫生要求较高，螺旋缠绕管换热器采用优质的不锈钢材料制造，表面光滑，易于清洗和消毒，符合食品行业的卫生标准。在食品的杀菌、蒸煮、冷却等工艺中，螺旋缠绕管换热器能够快速、均匀地加热或冷却食品，保证食品的质量和口感。例如，在牛奶的巴氏杀菌过程中，通过螺旋缠绕管换热器精确控制杀菌温度和时间，有效杀灭牛奶中的有害微生物，同时最大限度地保留牛奶的营养成分。

五、螺旋缠绕管换热器的优势分析

5.1 高效传热

螺旋缠绕结构产生的强烈湍流使得换热器的传热系数比传统换热器大幅提高，能够在较短的时间内实现两种流体之间的热量交换，大大提高了换热效率。与管壳式换热器相比，在相同的换热面积和换热量下，螺旋缠绕管换热器的体积更小，占地面积更少。

5.2 节能降耗

由于螺旋缠绕管换热器的高效传热性能，使得在完成相同换热任务时，所需的传热温差更小，从而减少了能源的消耗。在余热回收系统中，能够更有效地回收利用低温余热，提高能源的综合利用率，降低企业的生产成本。

5.3 运行稳定可靠

螺旋缠绕管换热器的结构紧凑，刚性好，能够承受较高的压力和温度，运行过程中不易出现泄漏等故障。同时，其较低的污垢系数和良好的自清洁能力，保证了换热器长期稳定的传热性能，减少了设备的维护和检修工作量，提高了生产的连续性和可靠性。

六、螺旋缠绕管换热器的发展趋势

6.1 材料创新

随着材料科学的不断发展，未来螺旋缠绕管换热器将采用更多新型的高性能材料，如高强度、耐腐蚀的合金材料、新型复合材料等，以提高换热器的耐高温、高压和耐腐蚀性能，扩大其应用范围。

6.2 结构优化

通过计算机模拟和优化设计技术，进一步优化螺旋缠绕管换热器的结构参数，如换热管的螺距、管径、缠绕角度等，以提高换热器的传热效率和紧凑性。同时，开发新型的螺旋缠绕结构，如双螺旋缠绕、变螺距缠绕等，以满足不同工艺过程的特殊需求。

6.3 智能化控制

结合物联网、大数据和人工智能等技术，实现对螺旋缠绕管换热器的智能化控制和监测。通过安装在换热器上的各种传感器，实时采集设备的运行参数，如温度、压力、流量等，并利用智能控制系统对设备进行自动调节和优化运行，提高设备的运行效率和可靠性，实现节能减排的目标。

七、结论

螺旋缠绕管换热器作为一种新型高效的换热设备，凭借其螺旋缠绕结构、紧凑的设计、良好的适应性和高效的传热性能，在化工、制冷、能源、食品等多个行业得到了广泛的应用。随着材料创新、结构优化和智能化控制等技术的不断发展，螺旋缠绕管换热器的性能将不断提升，应用范围将进一步扩大。未来，螺旋缠绕管换热器有望成为换热器领域的主流产品，为工业生产的节能降耗和可持续发展做出重要贡献。
