单程列管式热交换器：原理、设计、应用与发展

摘要：本文主要围绕单程列管式热交换器展开。首先介绍了其基本工作原理，阐述热流体与冷流体在换热器内的热量传递过程。接着详细说明了单程列管式热交换器的设计要点，包括结构参数确定、材料选择等。然后探讨了它在化工、石油、食品等多个行业的具体应用情况。最后分析了该类型换热器当前面临的问题，并对其未来发展趋势进行了展望，旨在为单程列管式热交换器的研究与应用提供全面的参考。

一、引言

在工业生产中，热交换器是用于实现热量从一种介质传递到另一种介质的关键设备，广泛应用于化工、石油、动力、食品等众多领域。其性能的优劣直接影响到整个生产过程的效率、能耗和产品质量。单程列管式热交换器作为一种常见的热交换器类型，具有结构简单、操作方便、适应性强等优点，在许多工业场景中发挥着重要作用。深入研究单程列管式热交换器的工作原理、设计方法、应用情况以及发展趋势，对于提高工业生产的热交换效率、降低能耗具有重要意义。

二、单程列管式热交换器的工作原理

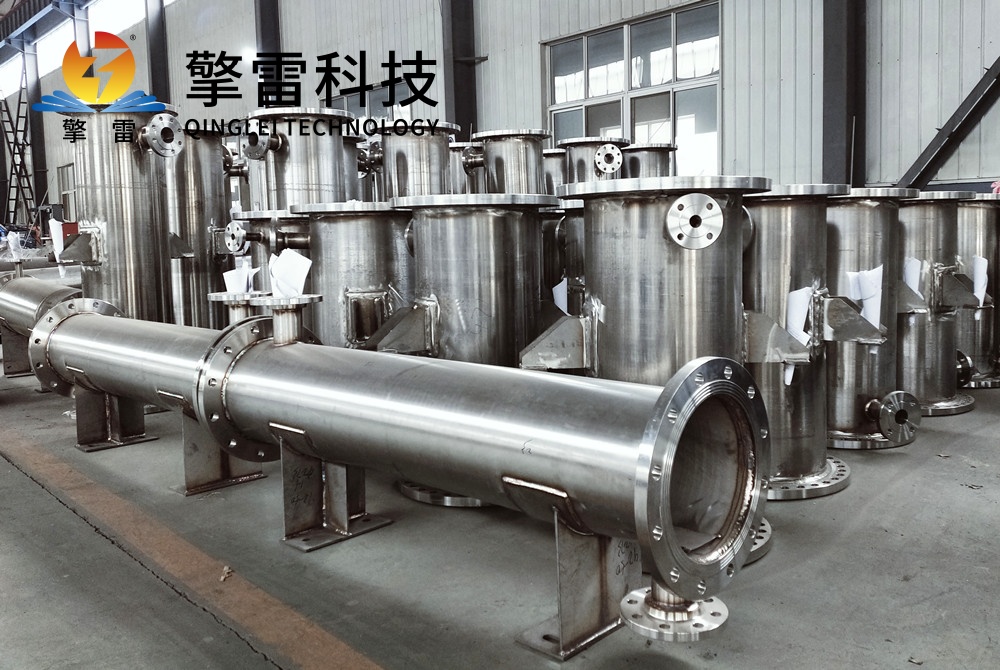

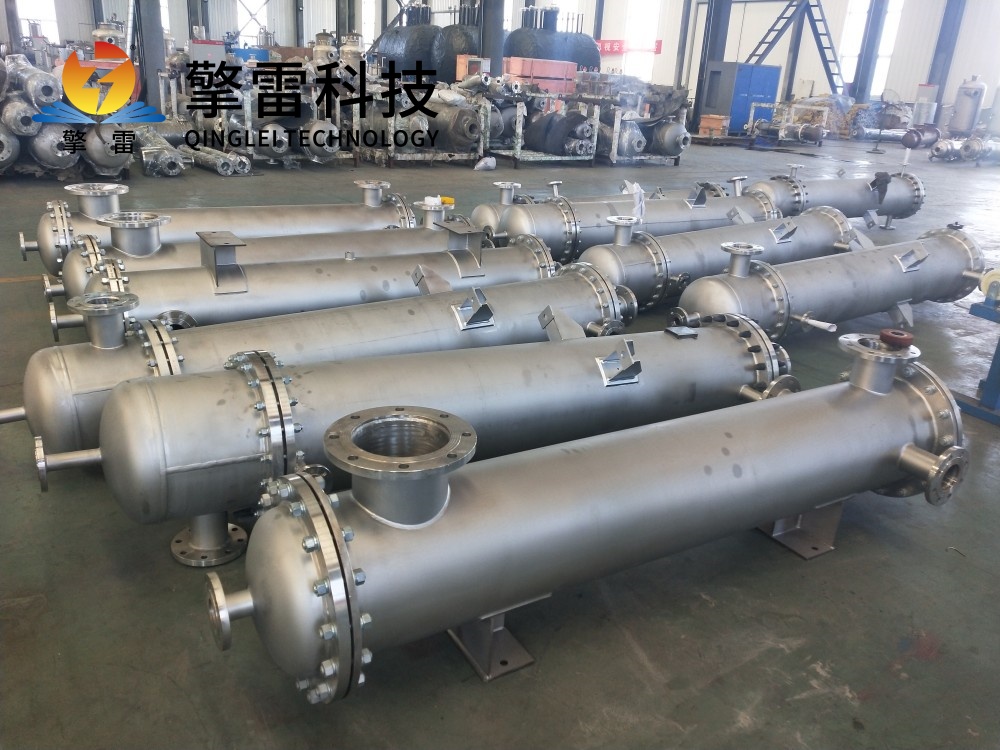

单程列管式热交换器主要由壳体、管束、管板、封头等部件组成。管束固定在管板上，管板与壳体和封头连接，形成一个封闭的换热空间。热流体和冷流体分别在管程和壳程中流动，通过管壁进行热量交换。

在单程列管式热交换器中，热流体通常从一端封头的进口进入管程，沿着管子向另一端流动，最后从出口流出；冷流体则从壳体一端的进口进入壳程，在壳体内与管束外的热流体进行逆流或并流换热，然后从壳体另一端的出口流出。热量从热流体通过管壁传递给冷流体，实现两种流体的温度调节。这种单程流动方式使得流体在换热器内的停留时间相对较短，换热过程较为直接。

三、单程列管式热交换器的设计要点

3.1 结构参数确定

管径和管长：管径的选择需要综合考虑传热效果、流体阻力以及制造工艺等因素。一般来说，较小的管径可以提高传热系数，但会增加流体阻力和制造成本；较大的管径则相反。管长的确定主要根据换热器的换热面积要求和场地空间限制来确定。

管子排列方式：常见的管子排列方式有正三角形、正方形和转角正方形等。正三角形排列紧凑，传热效果好，但管外清洗较困难；正方形排列便于管外清洗，但传热效果相对较差；转角正方形排列介于两者之间。

壳程直径：壳程直径应根据管束的排列和所需的流通面积来确定，以保证冷流体在壳程内有合适的流速，从而提高换热效率。

3.2 材料选择

管材：管材的选择需要考虑热流体和冷流体的性质，如温度、压力、腐蚀性等。常用的管材有碳钢、不锈钢、铜及铜合金等。对于腐蚀性较强的介质，应选择耐腐蚀性能好的材料，如不锈钢或铜镍合金。

壳体材料：壳体材料通常与管材相同或相近，以保证热膨胀系数的一致性，减少热应力。同时，壳体材料也需要具有足够的强度和刚度，以承受内部流体的压力和外部载荷。

3.3 传热计算

传热计算是单程列管式热交换器设计的核心内容，主要包括计算换热器的传热面积、确定流体的进出口温度和流量等。常用的传热计算方法有对数平均温差法和效能 - 传热单元数法。通过对热流体和冷流体的物性参数、流量、进出口温度等数据进行计算，确定所需的传热面积，从而合理设计换热器的结构尺寸。

3.4 流体阻力计算

流体在换热器内流动时会产生阻力，包括管程阻力和壳程阻力。过大的流体阻力会增加泵的能耗，因此需要进行流体阻力计算，以确保换热器在合理的压力范围内运行。管程阻力主要与管子的长度、直径、排列方式以及流体的流速有关；壳程阻力则与壳程直径、折流板的间距和形式等因素有关。

四、单程列管式热交换器的应用领域

4.1 化工行业

在化工生产中，许多化学反应需要在特定的温度条件下进行，同时还需要对反应产物进行冷却或加热处理。单程列管式热交换器可用于反应器的冷却或加热、物料的蒸馏、冷凝等过程。例如，在乙烯生产装置中，单程列管式热交换器用于裂解气的冷却和急冷油的加热，保证了生产过程的顺利进行。

4.2 石油行业

石油开采和加工过程中涉及到大量的热量交换过程，如原油的加热、冷却，油气的分离等。单程列管式热交换器能够适应石油行业高温、高压、腐蚀性强的工作环境，在油田的井口加热装置、炼油厂的蒸馏塔、换热器组等设备中得到了广泛应用。例如，在原油集输系统中，采用单程列管式热交换器对原油进行加热，提高了原油的流动性，减少了输送过程中的能量损失。

4.3 食品行业

在食品加工过程中，需要对原料进行加热、杀菌、冷却等处理，以保证食品的质量和安全。单程列管式热交换器由于其结构简单、易于清洗、不会对食品造成污染等优点，在食品行业得到了广泛应用。例如，在牛奶的杀菌过程中，采用单程列管式热交换器对牛奶进行快速加热和冷却，既保证了杀菌效果，又地保留了牛奶的营养成分。

五、单程列管式热交换器面临的问题

5.1 结垢问题

在长期运行过程中，单程列管式热交换器的管内外表面容易结垢，垢层的存在会增加热阻，降低换热效率，同时还会增加流体阻力，影响设备的正常运行。结垢的原因主要包括水质不良、流体中含有杂质、温度变化等。

5.2 腐蚀问题

由于热流体和冷流体的性质不同，换热器的管材和壳体可能会受到腐蚀，尤其是在处理腐蚀性较强的介质时，腐蚀问题更为严重。腐蚀会导致设备的寿命缩短，增加维修成本，甚至可能引发安全事故。

5.3 泄漏问题

管板与管子之间的连接处、壳体与封头的连接处等部位容易出现泄漏问题，泄漏不仅会导致介质的损失，还会影响生产过程的安全性和稳定性。泄漏的原因主要包括焊接质量不佳、密封件老化、热应力作用等。

六、单程列管式热交换器的发展趋势

6.1 新材料的应用

随着材料科学的不断发展，未来将出现更多高性能的材料用于单程列管式热交换器的制造，如新型合金材料、复合材料等。这些材料具有更高的强度、更好的耐腐蚀性和导热性能，能够进一步提高换热器的性能和使用寿命。

6.2 强化传热技术

为了提高换热器的传热效率，研究人员正在不断探索新的强化传热技术，如采用内螺纹管、翅片管、扭曲管等特殊结构的管子，以及在壳程设置折流杆、螺旋折流板等强化传热元件。这些强化传热技术能够破坏热边界层，增加流体的湍流程度，从而提高传热系数。

6.3 智能化控制

结合物联网、大数据等先进技术，实现单程列管式热交换器的智能化监控和管理。通过安装传感器和智能控制系统，实时监测换热器的运行参数，如温度、压力、流量等，并根据监测数据自动调整运行状态，实现换热器的优化运行，提高设备的可靠性和运行效率。

七、结论

单程列管式热交换器作为一种常见的热交换设备，在工业生产中具有广泛的应用。通过合理的设计和选材，能够满足不同行业的热交换需求。然而，目前该类型换热器还面临着结垢、腐蚀、泄漏等问题，需要通过应用新材料、强化传热技术和智能化控制等手段加以解决。未来，随着技术的不断进步，单程列管式热交换器将朝着高性能、高效节能、智能化的方向发展，为工业生产的可持续发展提供有力支持。
