管壳式换热器：工业热交换的核心设备解析

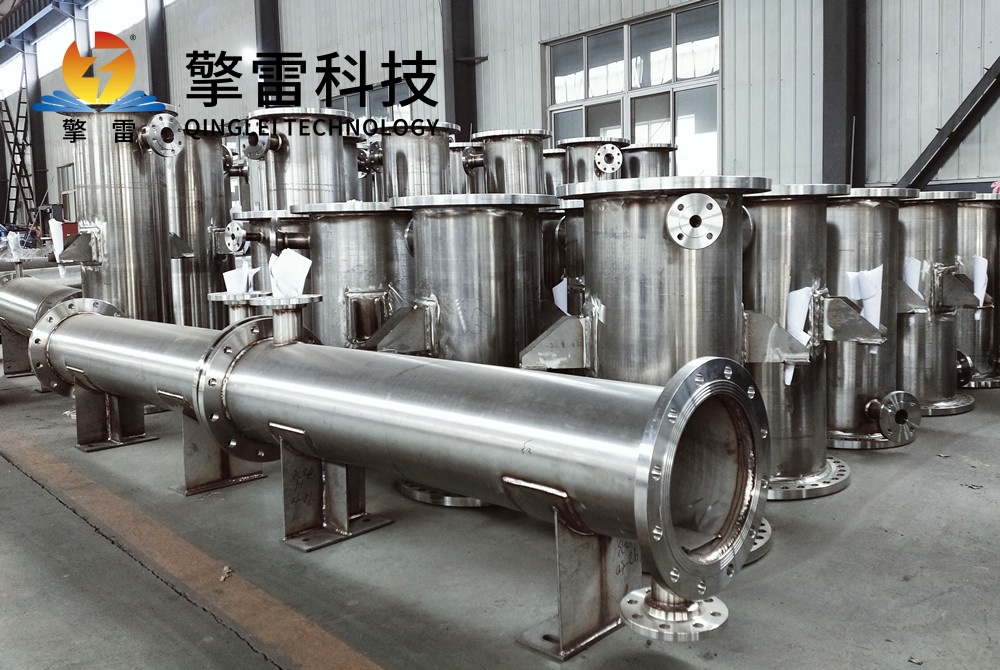

一、技术原理与核心结构

管壳式换热器通过管程（管内）与壳程（管外）流体的逆向流动实现热量交换，其核心结构包括：

壳体：圆筒形承压容器，内部容纳管束，两端通过管板固定。

管束：由数百根平行排列的换热管组成，材料可选碳钢、不锈钢、钛材或复合材料，是传热的核心部件。

管板：连接管束与壳体的关键部件，通过焊接或胀接固定，承受流体压力与热应力。

折流板：以圆缺形或盘环形布置，强制壳程流体呈S形路径流动，提升湍流强度。例如，某炼化项目实测显示，折流板使壳程传热系数提升3-5倍。

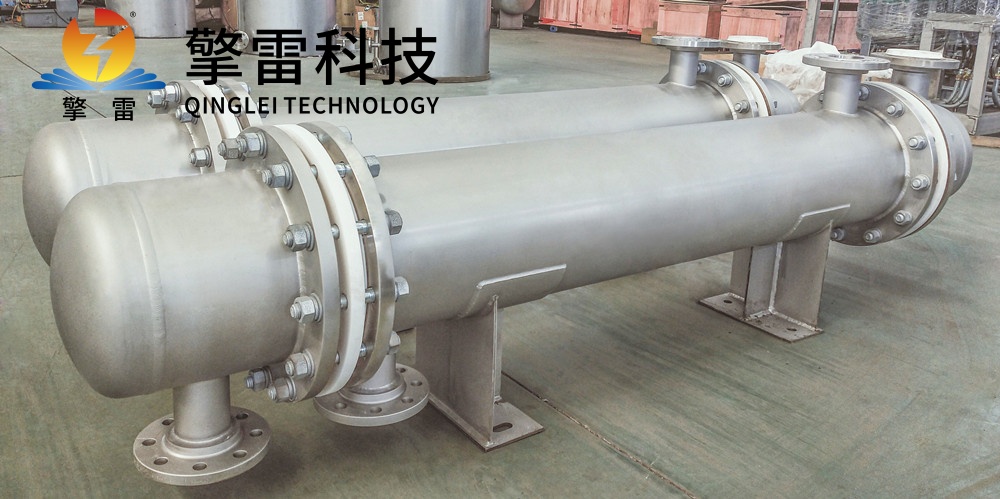

封头与接管：封头通过法兰与壳体连接，接管引导冷热流体进出设备。

传热机制：管程流体（如循环水）与壳程流体（如蒸汽）通过金属管壁进行热量交换，形成逆流或错流模式。以某电厂凝汽器为例，管程走循环水（30℃），壳程走蒸汽（50℃），总传热系数可达1200 W/(m²·K)。

二、技术分类与适用场景

根据结构差异，管壳式换热器分为以下三类，各具技术特点与应用优势：

类型结构特点适用场景

固定管板式管板与壳体焊接，结构简单、成本低，但需设置膨胀节补偿温差应力（温差>50℃时）。壳程介质清洁、温差不大或壳程压力不高的场合，如家用空调蒸发器。

浮头式一端管板可自由浮动，消除热应力，但结构复杂、制造成本高。高温差、高压或易结垢介质换热，如石油炼制中的催化裂化装置。

U型管式换热管呈U型弯曲，每根管子可自由伸缩，耐高压但管内清洗困难。高温高压且管程介质清洁的场合，如核电站蒸汽发生器。

选型依据：

温差与压力：高温差工况优先选择浮头式或U型管式；

流体特性：含颗粒或易结垢介质需避免固定管板式；

成本与维护：固定管板式初始投资低，但维修成本高；浮头式和U型管式维护便捷，但造价较高。

三、行业应用与典型案例

管壳式换热器凭借高效传热、耐高压腐蚀等特性，在多个工业领域发挥关键作用：

石油化工行业

原油加热与反应控温：在石油炼制中，用于预热原油至350℃，提升蒸馏效率；在化工反应器中，精确控制反应温度至±0.5℃，确保产物收率稳定。

有机溶剂精馏：通过多股流同步换热技术，实现单台设备内多股流体热交换，简化系统布局，设备占地面积减少60%。

电力行业

锅炉给水加热：将冷却水加热至220℃后进入锅炉，提高发电效率5%-8%。

汽轮机冷凝：回收汽轮机排汽热量，冷凝水回用率提升至98%，减少水资源浪费。

食品与制药行业

巴氏杀菌与产品冷却：在牛奶加工中，实现72℃/15菌与4℃快速冷却，保障食品安全与口感。

药液蒸发与浓缩：通过真空蒸发技术，将药液浓度从10%提升至50%，同时减少热敏成分损失。

环保工程

垃圾焚烧炉烟气余热回收：耐酸腐蚀（pH≤2）、防积灰设计，年节约标煤超万吨。

四、技术革新与未来趋势

材料创新

高温材料：采用Inconel 625合金制造的换热管，可在1000℃高温下长期稳定工作，应用于乙烯裂解炉对流段。

复合材料：陶瓷金属复合管耐磨损性能较传统钢管提升10倍，适用于煤化工气化炉黑水冷却。

结构优化

微型通道技术：管径缩小至1-2mm，单位体积传热面积提升5倍，设备体积缩小60%。

自适应折流板：通过形状记忆合金材料实现动态调节，优化壳程流速分布。

智能化升级

光纤光栅传感：实时监测管壁温度与应变，故障预警准确率达98%。

数字孪生系统：构建虚拟设备模型，结合CFD流场模拟，设计周期缩短50%，运维效率提升60%。

绿色制造

CO₂自然工质换热机组：替代传统HFCs制冷剂，单台设备年减排CO₂ 500吨。

钛合金废料回收体系：材料利用率达95%，降低生产成本20%。

五、总结与展望

管壳式换热器作为工业热交换的核心设备，其技术演进正朝着高效化、紧凑化、智能化方向加速。随着材料科学、3D打印及物联网技术的突破，设备将具备更高传热效率、更低能耗和更长寿命。未来，随着全球能源结构的调整和工业技术的进步，管壳式换热器将持续为化工、电力、食品等行业的绿色转型提供关键支撑，
