除草剂废水处理中缠绕管换热器的应用与优化

摘要：除草剂生产过程中产生的废水成分复杂、毒性大且处理难度高，在废水处理环节，热量交换是关键步骤之一。缠绕管换热器凭借其结构优势，在除草剂废水处理中发挥着重要作用。本文详细阐述了缠绕管换热器的结构特点与工作原理，分析了其在除草剂废水处理中的应用优势，探讨了应用过程中面临的问题及相应的解决策略，并对其在该领域的发展前景进行了展望，旨在为缠绕管换热器在除草剂废水处理中的合理应用提供参考。

一、引言

除草剂作为农业生产中广泛使用的化学药剂，在保障农作物产量方面发挥了重要作用。然而，除草剂生产过程中会产生大量成分复杂的废水，这些废水通常含有高浓度的有机物、盐分以及残留的除草剂成分，具有毒性大、难降解等特点，若未经有效处理直接排放，将对生态环境和人体健康造成严重危害。在除草剂废水处理工艺中，热量交换是多个处理环节的一部分，例如在蒸发浓缩、高温好氧处理等过程中，都需要对废水进行加热或冷却。缠绕管换热器作为一种高效的热交换设备，因其结构和优良的性能，逐渐在除草剂废水处理领域得到应用。

二、缠绕管换热器的结构特点与工作原理

2.1 结构特点

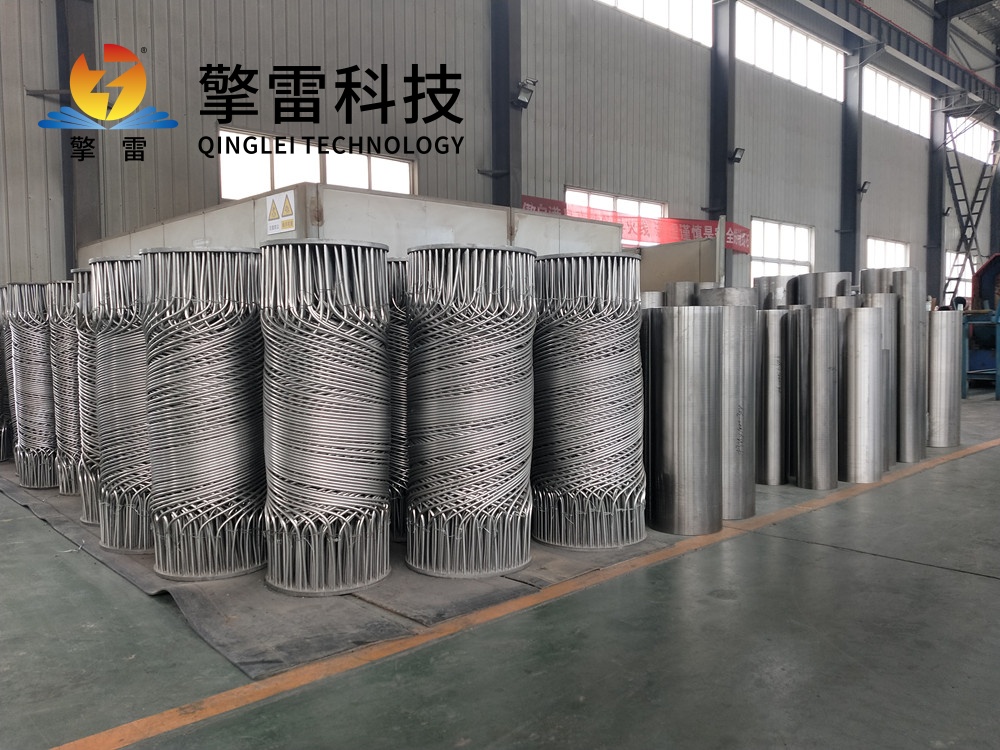

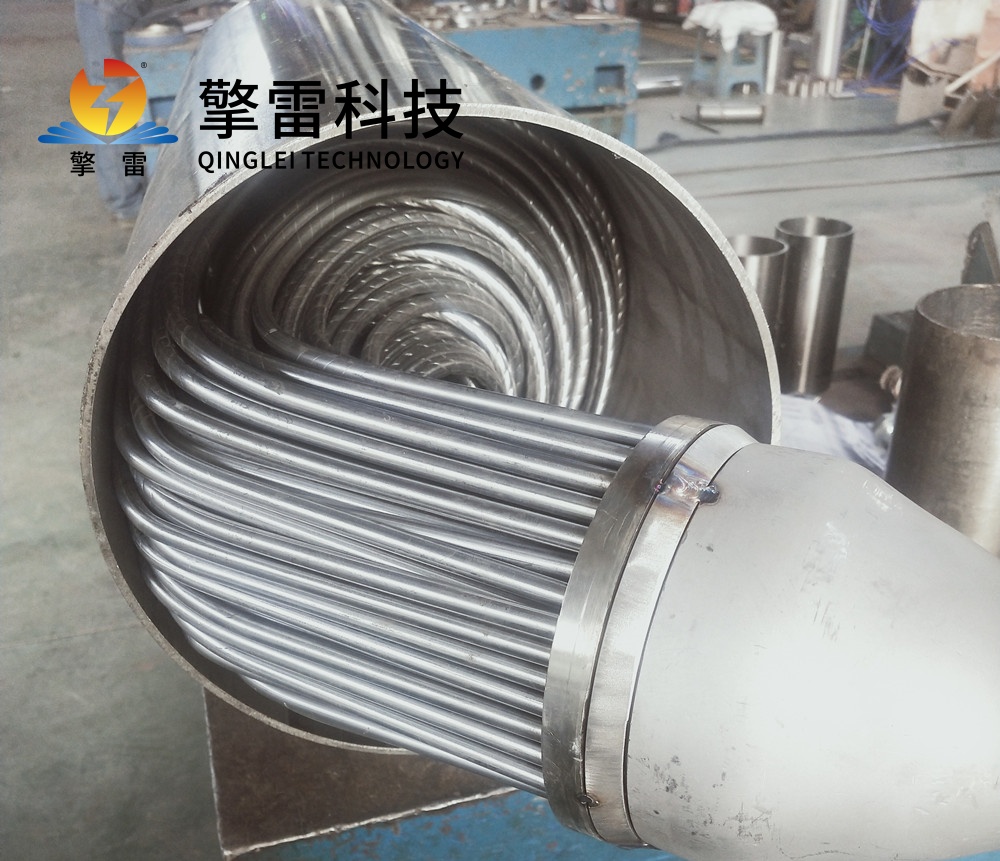

缠绕管换热器主要由芯筒、缠绕管、外壳、进出口接管等部分组成。缠绕管采用特殊的螺旋缠绕方式紧密地绕在芯筒上，形成多层管束结构。这种缠绕方式使得流体在管内流动时产生复杂的湍流状态，大大增强了流体的扰动程度。外壳用于容纳缠绕管和流体，为热交换提供封闭的空间。进出口接管则分别连接缠绕管的入口和出口，以便流体的进出。与传统的列管式换热器相比，缠绕管换热器的结构更加紧凑，单位体积内的换热面积更大。

2.2 工作原理

缠绕管换热器基于热传导和对流传热的原理实现热量交换。在除草剂废水处理中，通常有两种不同温度的流体参与换热。例如，在加热废水的过程中，高温蒸汽或热水作为热流体走缠绕管内，而除草剂废水作为冷流体走缠绕管与外壳之间的壳程空间。热流体在缠绕管内流动时，将热量通过对流的方式传递给管壁内表面；然后，热量通过管壁的导热作用从管壁内表面传递到外表面；最后，管壁外表面的热量再以对流的方式传递给冷流体（除草剂废水），使废水温度升高，而热流体温度降低，从而实现两种流体之间的热量交换。

三、缠绕管换热器在除草剂废水处理中的应用优势

3.1 高效传热性能

缠绕管换热器缠绕结构使得流体在管内形成强烈的湍流，破坏了流体边界层，降低了热阻，从而显著提高了传热系数。与传统的换热器相比，在相同的换热面积和传热温差条件下，缠绕管换热器能够实现更高的热量传递效率，可更快地将除草剂废水加热或冷却到所需温度，缩短处理时间，提高处理效率。

3.2 结构紧凑，占地面积小

由于缠绕管换热器采用螺旋缠绕的方式布置管束，在有限的体积内可以容纳较长的换热管，从而大大增加了换热面积。与列管式换热器等其他类型的换热器相比，缠绕管换热器在实现相同换热量的前提下，体积更小，占地面积更少。这对于土地资源紧张的除草剂生产企业来说，具有重要的实际意义，可以有效节省建设成本和空间。

3.3 适应性强

除草剂废水的水质复杂多变，含有各种杂质和腐蚀性物质。缠绕管换热器的缠绕管可以根据废水的性质选择合适的材料，如不锈钢、钛合金等，具有良好的耐腐蚀性能，能够适应不同成分和浓度的除草剂废水。同时，缠绕管换热器可以承受较高的压力和温度，能够满足除草剂废水处理过程中各种工艺条件的要求。

3.4 易于清洗和维护

缠绕管换热器的结构相对简单，缠绕管之间存在一定的间隙，便于清洗。在除草剂废水处理过程中，废水中的杂质可能会在换热器表面沉积，影响传热效果。采用缠绕管换热器，可以通过化学清洗或物理清洗的方法，较为方便地清除换热器表面的污垢，恢复其传热性能。此外，缠绕管换热器的零部件较少，维修和更换也相对容易，降低了设备的维护成本。

四、缠绕管换热器在除草剂废水处理应用中面临的问题及解决策略

4.1 积垢问题

问题表现：除草剂废水中含有大量的有机物、盐分和悬浮物，在换热过程中，这些物质容易在缠绕管表面沉积，形成积垢。积垢会显著增加热阻，降低传热效率，导致设备能耗增加，同时还会影响流体的流动，增加压降，甚至可能堵塞管道，影响设备的正常运行。

解决策略：优化废水预处理工艺，通过沉淀、过滤、混凝等预处理方法，去除废水中的大部分悬浮物和部分有机物，减少进入换热器的杂质含量；采用防垢涂层，在缠绕管表面涂覆一层具有防垢性能的涂层，如聚四氟乙烯涂层、陶瓷涂层等，阻止杂质在管壁上的沉积；定期进行清洗，根据积垢情况制定合理的清洗周期，采用化学清洗剂或高压水射流等清洗方法，及时清除换热器表面的积垢。

4.2 腐蚀问题

问题表现：除草剂废水中可能含有酸性、碱性或其他腐蚀性物质，会对缠绕管换热器的金属材料造成腐蚀。腐蚀不仅会缩短设备的使用寿命，还可能导致流体泄漏，污染环境，甚至引发安全事故。

解决策略：合理选择材料，根据废水的腐蚀性程度，选择具有良好耐腐蚀性能的材料制造缠绕管和换热器其他部件，如采用不锈钢、钛合金等；采用表面处理技术，对换热器金属表面进行钝化、镀层等处理，形成一层保护膜，提高其耐腐蚀性能；添加缓蚀剂，在废水中添加适量的缓蚀剂，缓蚀剂可以在金属表面形成一层吸附膜，抑制腐蚀反应的进行。

4.3 流体分布不均问题

问题表现：在缠绕管换热器中，由于缠绕管的结构特点，流体在壳程和管程的流动可能会出现分布不均的情况。流体分布不均会导致部分区域的传热效果不佳，降低整个换热器的传热效率，同时还会增加流体的压降，增加能耗。

解决策略：优化换热器结构设计，采用合理的导流装置和折流板结构，改善流体的流动状态，使流体在壳程和管程能够均匀分布；通过计算流体动力学（CFD）模拟，对换热器的结构进行优化设计，提前预测流体的流动情况，找出存在的问题并进行改进。

五、缠绕管换热器在除草剂废水处理领域的发展前景

随着环保要求的日益严格和除草剂生产规模的不断扩大，除草剂废水处理的难度和压力也在不断增加。缠绕管换热器凭借其高效传热、结构紧凑、适应性强等优势，在除草剂废水处理领域具有广阔的发展前景。未来，随着材料科学和制造技术的不断进步，缠绕管换热器的性能将得到进一步提升。例如，研发新型的耐腐蚀、高导热材料，提高换热器的换热效率和使用寿命；采用先进的制造工艺，如3D打印技术，实现缠绕管换热器的个性化定制和复杂结构的精确制造。同时，随着智能化技术的发展，缠绕管换热器将与智能控制系统相结合，实现对设备运行状态的实时监测和自动控制，进一步提高设备的运行稳定性和可靠性，降低运行成本。

六、结论

缠绕管换热器在除草剂废水处理中具有显著的应用优势，能够有效解决废水处理过程中的热量交换问题，提高处理效率，降低能耗。尽管在应用过程中还面临着积垢、腐蚀和流体分布不均等问题，但通过采取相应的解决策略，可以有效地克服这些困难。随着技术的不断进步和发展，缠绕管换热器在除草剂废水处理领域的应用前景将更加广阔，有望为除草剂废水的有效处理和环境保护做出更大的贡献。
