导热油螺旋缠绕热交换器：工业热交换的革新者

一、结构设计：紧凑高效的空间利用

导热油螺旋缠绕热交换器通过螺旋缠绕管束实现核心换热功能。多根换热管以特定螺旋角（通常为3°-20°）紧密缠绕在中心筒上，形成多层立体传热网络。相邻层缠绕方向相反，并通过定距件保持间距，确保流体均匀分布。这种设计在有限空间内大幅增加换热面积，单位体积换热面积可达800-1200 m²/m³，体积仅为传统列管式换热器的1/10，重量减轻40%以上。例如，某石化企业采用该设备后，设备高度降低60%，节省土地成本超千万元。

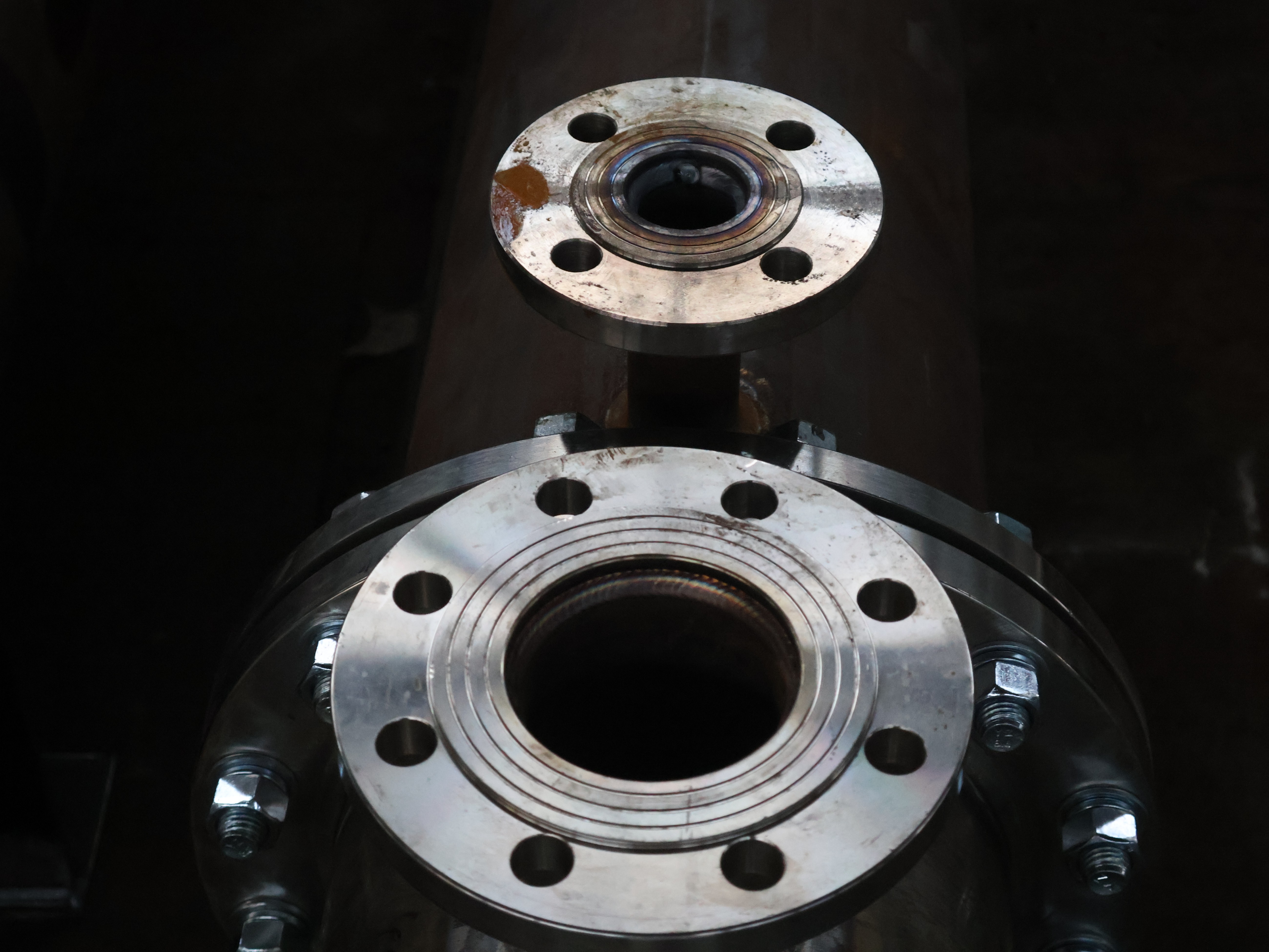

外壳体采用圆柱形设计，为内部管束提供保护，并构建壳程流体通道。进出口接管分别引导冷热流体有序进出，支撑部件（如支撑板或支撑环）稳固管束，避免振动或位移。管束两端预留自由段，可随温度变化自由伸缩，减少热应力导致的设备损坏，寿命延长至30-40年。

二、工作原理：湍流强化与温差利用

热传导与对流传热协同

高温导热油在管内流动，低温介质（如水、空气）在壳程螺旋流动。螺旋结构迫使流体产生二次环流，破坏边界层，使湍流强度提升4倍，雷诺数突破10⁴，边界层厚度减少50%。管内导热油湍流增强内部混合，壳程流体离心力冲刷管壁，显著降低热阻。

逆流换热设计

冷热流体路径逆向，温差利用率提高30%，支持大温差工况（ΔT>150℃）。例如，在LNG液化过程中，设备实现-196℃至400℃宽温域运行，综合换热效率达90%-98%。

传热系数突破

总传热系数（K值）最高可达14000 W/(m²·℃)，较传统设备提升3-7倍。在蒸汽冷凝工况下，冷凝效率达98%，显热回收率超90%。

三、性能优势：高效、节能、耐用的三重突破

高效换热与节能

单位体积换热能力为传统冷凝器的3-5倍，生产周期缩短，产能提升。例如，某化工企业反应釜冷却效率提升后，年节约蒸汽1.2万吨，减排CO₂ 6000吨。

纺织印染行业应用中，热回收效率达85%，某印染厂综合能效提升40%，能源成本降低。

耐高温高压与耐腐蚀

承压能力达20MPa以上，支持400℃高温工况，无需减温减压装置。

采用316L不锈钢、钛合金或碳化硅管束，耐酸、碱、有机溶剂腐蚀，年腐蚀速率<0.01mm，寿命超15年。碳化硅复合管束耐温提升至1200℃，适应熔融盐等介质。

自清洁与低维护

高流速与光滑管壁协同作用，污垢沉积率降低70%，清洗周期延长至半年，维护成本减少40%。

全焊接结构消除泄漏风险，非计划停机减少60%。

四、应用场景：跨行业的全场景覆盖

石油化工

催化裂化装置：换热效率从72%提升至85%，年节能费用达240万元。

加氢裂化工艺：在350℃、10MPa工况下稳定运行，年节电约20万kW·h。

新能源与低温领域

LNG液化：实现-196℃至400℃宽温域运行，BOG再冷凝处理量提升30%。

氢能储运：液氢复热效率突破92%，成为绿氢制备核心设备。

食品与制药

乳制品杀菌：自清洁通道设计延长清洗周期50%，年维护成本降低40%。

生物制药：双管板无菌设计避免交叉污染，产品合格率提升5%。

纺织印染

废水热回收：将90℃废水降至40℃，同时预热新鲜水，综合能效提升40%。

五、未来趋势：材料与智能化的深度融合

材料创新

石墨烯/碳化硅复合材料导热系数突破300 W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。

耐氢脆、耐氨腐蚀材料体系支持绿氢制备与氨燃料动力系统。

智能控制

集成物联网传感器与AI算法，实现预测性维护，故障预警准确率>98%。

数字孪生技术优化设计周期缩短50%，AI算法提升能效8%-12%。

系统集成

热-电-气多联供系统能源综合利用率突破85%，区域供热节能目标达20%以上。

闭环回收工艺使钛材利用率达95%，单台设备碳排放减少30%。
