列管换热器：技术解析与工业应用

引言

作为一种重要的有机化工原料，广泛应用于合成树脂、橡胶、医药、农药等领域。其生产过程涉及高温、强腐蚀等恶劣工况，对换热设备的性能提出了要求。列管换热器凭借其高效传热、结构紧凑、适应性强等优势，成为生产中的核心设备之一。本文将从技术原理、结构优化、应用场景及未来趋势四个维度，解析列管换热器的技术特性与工业价值。

一、技术原理：热传导与对流传热的协同增效

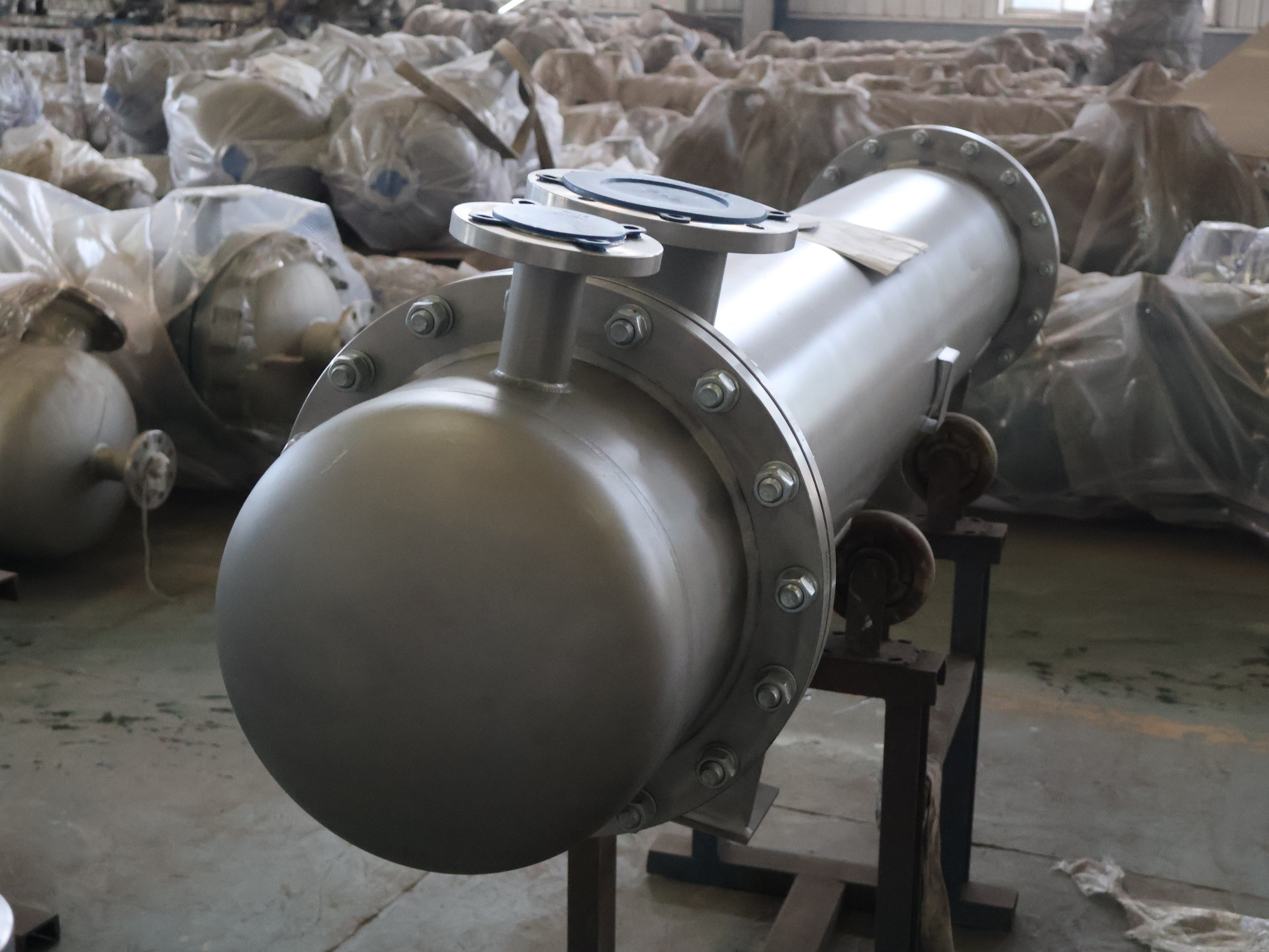

列管换热器基于热传导与对流传热的基本原理，通过管壁实现冷热流体的热量交换。其核心结构包括管束、壳体、管板、折流板及封头：

管束：由多根平行排列的换热管组成，是热量传递的核心部件。生产中，换热管需承受高温（300-350℃）及强腐蚀性介质（如含、醋酸的混合气体），因此常采用不锈钢、钛合金或碳化硅等耐腐蚀材料。例如，碳化硅换热管在氧化反应器出口冷却中，可将高温气体从350℃迅速降至100℃以下，防止聚合副反应，同时回收反应热用于预热原料。

壳体：容纳管束和壳程流体，需具备足够的强度和密封性。针对的易燃易爆特性，壳体设计需符合防爆标准，并设置安全阀、压力表等附件。

折流板：通过改变壳程流体流动方向，增加湍流程度，提高传热效率。在冷凝过程中，采用弓形折流板可使传热系数提升20%-30%，缩短冷凝时间。

管板与封头：管板固定管束两端并分隔管程与壳程，封头则用于封闭设备并引导流体进出。在高温工况下，管板与换热管常采用胀焊并用的连接方式，确保密封可靠性。

二、结构优化：针对特性的定制化设计

的强腐蚀性、高黏度及易结垢特性，对列管换热器的结构设计提出了特殊要求：

管径与流速优化：

采用小管径（如Φ19mm）换热管，可在相同壳体空间内增加换热面积，同时减小管程流体阻力。例如，在精馏塔再沸器中，小管径设计使换热面积增加15%，热回收效率提升10%。

控制管程流速在1.5-2.5m/s，既可保证充分湍流，又能避免高速冲刷导致的管壁磨损。

折流板创新：

圆盘-圆环形折流板适用于高流量工况，可减少流体阻力并提高传热效率。在缠绕管冷凝器中，该结构使壳程压降降低20%，同时传热系数提升15%。

通过优化折流板间距（通常为壳体直径的1/3-1/2），可平衡传热与压降性能。

材料复合技术：

碳化硅-金属复合管结合了碳化硅的耐腐蚀性与金属的机械强度，适用于高温高压工况。例如，在氧化反应器出口冷却中，复合管使用寿命较纯金属管延长3倍以上。

钛材换热管在含氯离子的废水中表现出优异耐蚀性，但成本较高，需根据介质成分权衡选用。

三、应用场景：覆盖全生命周期的热量管理

列管换热器在生产中贯穿反应、分离、回收等全流程，其典型应用包括：

反应器出口气体冷却：

在丙烯氧化法生产中，反应器出口气体温度高达350℃，含大量反应热。列管换热器通过水或导热油作为冷却介质，将气体温度降至100℃以下，防止聚合，同时回收热量用于预热原料或产生蒸汽。某企业采用碳化硅列管换热器后，热回收效率提升40%，年节约蒸汽成本超200万元。

精馏塔再沸器与冷凝器：

再沸器需将塔底液体加热至气化，列管换热器通过蒸汽或导热油提供热量，确保精馏过程稳定运行。碳化硅再沸器在精馏中表现出高效传热与耐腐蚀性，分离效率提升5%，产品纯度达99.5%以上。

冷凝器将塔顶蒸汽冷却为液体，实现产品分离。缠绕管冷凝器凭借其紧凑结构（相同体积下换热面积增加3倍），在冷凝中广泛应用，冷凝效率较传统列管式提高20%。

工艺废水余热回收：

生产废水温度通常为60-80℃，含大量余热。列管换热器通过回收废水热量，预热进入系统的原料或锅炉给水，实现能源循环利用。某企业采用废水余热回收系统后，年节约标煤5000吨，减排二氧化碳1.2万吨。

四、未来趋势：材料与工艺的双重突破

随着生产规模的扩大与环保要求的提高，列管换热器将向更高性能、更低成本方向发展：

材料创新：

碳化硅-石墨烯复合材料结合了碳化硅的耐腐蚀性与石墨烯的高导热性，传热系数较纯碳化硅提升30%，有望在高温工况中替代传统金属材料。

3D打印技术实现换热管内部微纳结构定制，通过增加表面粗糙度破坏边界层，传热系数提升50%以上。

结构优化：

螺旋缠绕管束通过增加流体湍流程度，换热效率较直管提升40%，且占地面积减小50%，适用于空间受限的改造项目。

智能化控制集成物联网传感器与AI算法，实时监测管壁温度、流体流速等参数，故障预警准确率超98%，实现换热器的自适应调节。

工艺集成：

换热器与反应器、精馏塔等设备的一体化设计，减少热量传递环节，系统能效提升15%-20%。例如，反应-换热耦合装置将反应热直接用于原料预热，热利用率达90%以上。

结论

列管换热器凭借其高效传热、耐腐蚀、适应性强等特性，成为生产中的关键设备。通过材料复合、结构优化与智能化控制，其性能不断提升，覆盖反应冷却、精馏分离、余热回收等全流程。未来，随着碳化硅复合材料、3D打印等技术的突破，列管换热器将在工业中发挥更大价值，推动行业向绿色、高效方向转型。
