U型管换热器-简介

U型管换热器：高温高压工况下的热交换核心设备

一、结构原理：U型管束的自由伸缩设计

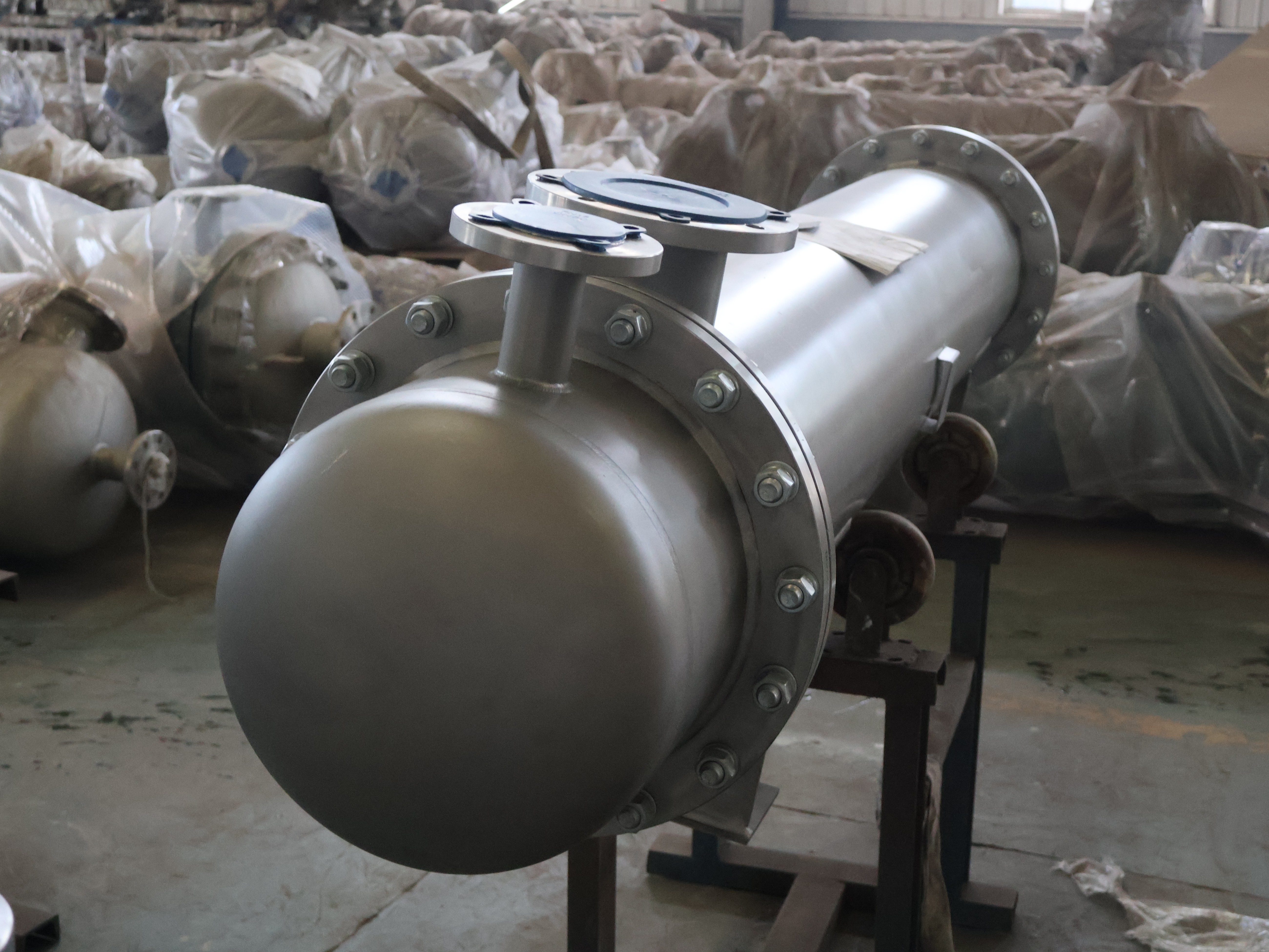

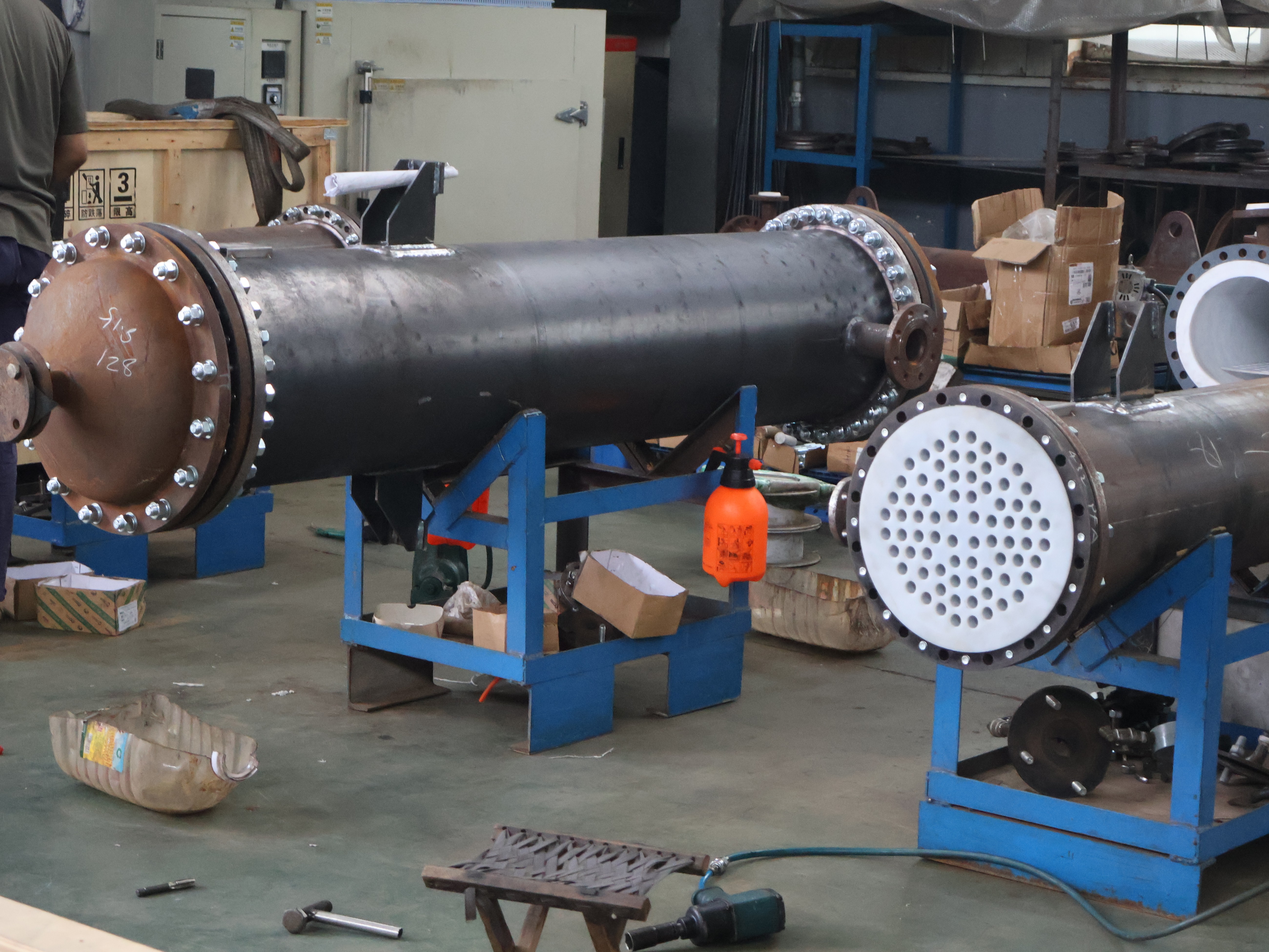

U型管换热器属于管壳式换热器的一种，其核心结构由U型管束、管板、壳体、折流板及封头组成。

U型管束：由多根U形金属管（如不锈钢、钛合金）构成，两端固定于同一块管板，形成管程流道。

管板：分隔管程与壳程，固定管束并与壳体连接。

壳体：圆柱形外壳，容纳管束和壳程流体。

折流板：增强壳程流体湍流，提升传热效率。

封头：位于壳体两端，分配和收集管程流体。

工作原理：

管程流体（高温/高压介质）从管箱进入U型管，流经U形管后返回管箱另一端。

壳程流体（冷却介质或加热介质）在壳体内沿折流板迂回流动，与管程流体通过管壁进行热量交换。

U型管的弯曲设计使其可自由伸缩，无需安装膨胀节即可自动补偿温差应力，避免因热膨胀导致的设备损坏。

二、性能优势：高温高压与大温差的理想选择

自动补偿温差变形：

U型管束可自由伸缩，消除热应力，适用于高温高压（如加氢裂化装置中承受10MPa压力和350℃高温）及大温差（如火电行业汽轮机凝汽系统中蒸汽与冷却循环水的温差）工况。

结构紧凑，空间利用率高：

单位体积传热面积大，适合空间受限的撬装化装置（如海上石油平台）。

运行可靠，维护成本低：

仅有一块管板，法兰数量少，泄露点少，运行可靠性高。

管束可整体抽出清洗，配合高压水射流清洗系统，清洗效率提升70%。

耐腐蚀性强：

采用高质量材料（如不锈钢、钛合金），适应强腐蚀性介质（如化工行业的各种腐蚀性介质）。

高效传热：

内部采用翅片或螺纹等优化传热结构，冷热流体逆流布置，使温差始终保持在最大值，传热系数可比传统换热器提高30%-50%。

三、应用场景：覆盖全工业领域的高效解决方案

化工与石化行业：

用于冷凝、蒸发、加热、换热等工艺过程，提升生产效率。例如，在MDI生产中，冷凝效率提升至95%，蒸汽消耗减少18%。

电力行业：

用于锅炉给水加热、汽轮机冷凝等环节，承受蒸汽与冷却循环水之间的巨大温差，确保设备长期稳定运行。

冶金行业：

用于高温烟气的冷却与余热回收，降低能源消耗和环境污染。例如，某钢铁厂余热回收项目中，能源利用率提高15%，年节约标准煤数万吨。

制药与食品行业：

制药行业：用于加热提取溶剂或冷却反应后的混合液，保证药品生产过程中的温度控制和热量回收。

食品行业：适用于果汁浓缩、乳制品杀菌等对流体清洁度有严格要求的操作，保持产品风味品质。

环保与新能源领域：

碳捕集工艺：在-20℃至120℃宽温域运行，使CO₂压缩能耗降低25%。

垃圾焚烧烟气净化：处理180℃烟气时，二噁英去除率达99.99%，年减少污染物排放12吨。

四、局限性及改进方向

管内清洗困难：

U型管的弯曲结构导致管内清洗较为困难，更适用于洁净而难结垢的流体（如高压气体换热）。

改进方向：采用新型清洗技术（如高压水射流清洗、化学清洗）。

管板利用率较低：

管子需要一定的弯曲半径，导致管板利用率较低。

改进方向：优化管束设计，提高管板利用率。

壳程短路现象：

内层管子与外层管子之间的距离较大，流体容易走短路，影响传热效果。

改进方向：调整管束布局，增加折流板数量或优化折流板形状。

管子更换不便：

若单根U型管出现泄漏，通常需要进行堵管处理或更换整个管束。

改进方向：研发可拆卸式U型管结构，便于单根管子更换。

五、未来趋势：智能化与绿色化双轮驱动

材料创新：

研发新型耐腐蚀、耐高温材料（如陶瓷基复合材料、钛基复合材料），提升设备性能与寿命。

智能制造：

集成物联网、大数据、人工智能等技术，实现设备的智能监测、预测性维护和自适应调节。例如，通过实时监测管壁温度、压力，预警精度达±1℃，提前预测设备故障。

应用场景拓展：

在新能源领域（如地热发电、氢能源制备）和环保领域（如碳捕集与封存、污水处理）中，U型管换热器的高效热交换性能将为解决环境问题提供有力支持。

六、典型案例：从实验室到工业化的跨越

某炼油厂加氢裂化装置：采用U型管换热器后，可承受高达10MPa的压力和350℃的高温，为反应过程提供了可靠的热交换支持。

某电厂烟气余热回收项目：通过U型管换热器将烟气温度从750℃降至150℃以下，回收的热量用于预热锅炉给水，大大提高了电厂的整体热效率。

某制药企业药物提取过程：采用U型管换热器加热提取溶剂，保证了药品生产过程中的温度控制，提高了产品纯度。
