五氧化二矾废水换热器-简介

五氧化二矾废水换热器：材料、结构与防垢技术的综合应用

一、五氧化二矾废水的特性及对换热器的挑战

五氧化二矾（V₂O₅）废水具有强腐蚀性、高结垢倾向及成分复杂性，对换热器提出以下核心挑战：

化学腐蚀：V₂O₅在水中水解生成酸性物质，导致废水呈强酸性或碱性，腐蚀金属材料。例如，不锈钢在含氯离子废水中易发生点蚀和应力腐蚀开裂。

结垢问题：废水中的V₂O₅及其他杂质在温度变化时易在换热器表面结垢，降低换热效率，增加设备阻力。

成分复杂性：除V₂O₅外，废水可能含重金属离子（如铬、镉）、酸碱物质及有机物，进一步加剧腐蚀和结垢风险。

二、换热器材料选择与防腐技术

针对腐蚀性，需采用耐腐蚀材料或表面处理技术：

高性能合金材料：

哈氏合金、钛合金：适用于强腐蚀性废水，如钛合金在海水腐蚀环境中设计压力达40 MPa，寿命超20年。

双相钢（2205）：在含H₂S介质中腐蚀速率<0.005 mm/年，较碳钢寿命延长3倍。

非金属材料：

玻璃钢：重量轻、强度高，适用于中低温度和压力场合。

石墨：导热性能优异，常用于强腐蚀性废水处理。

表面处理技术：

陶瓷涂层、聚四氟乙烯涂层：形成保护膜，增强耐腐蚀性和抗结垢能力。例如，碳化硅涂层提升耐磨损性能5倍，设备寿命延长至12年。

三、换热器结构设计优化

通过结构创新提升抗结垢能力和换热效率：

缠绕管换热器：

螺旋缠绕管束：增加流体湍流程度，破坏边界层，提高传热系数。某煤化工项目采用5°螺旋角缠绕管束，传热系数突破12000 W/(m²·℃)，较直管提升3倍。

自清洗能力：流体旋转和湍流减少污垢沉积，污垢附着率降低60%，清洗周期从每月1次延长至每季度1次。

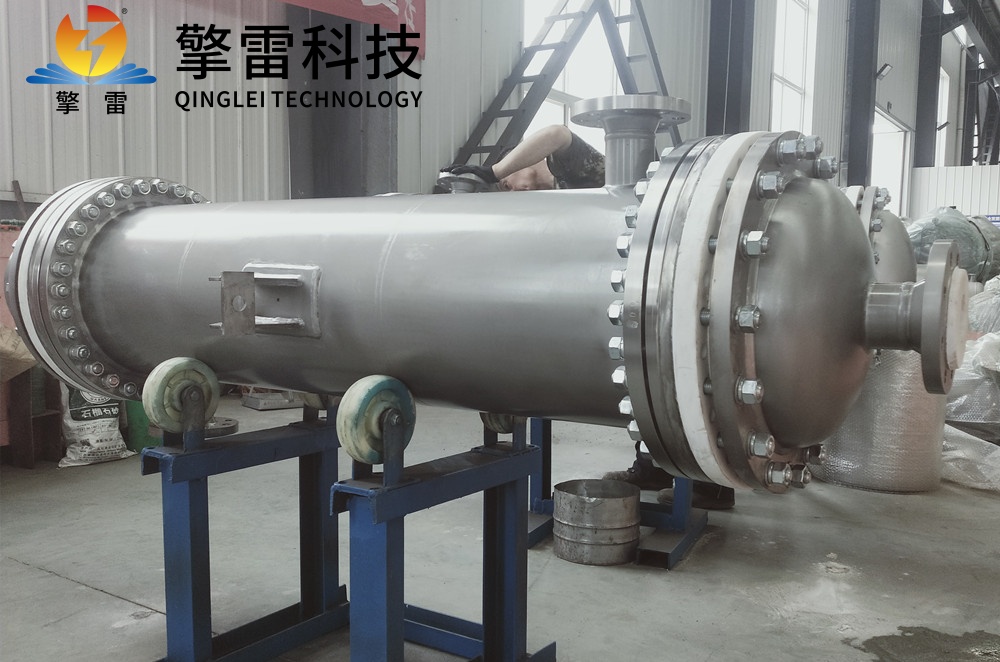

列管式换热器：

多管程结构：采用4管程设计，使流体多次折返流动，湍流强度提升40%，传热系数增加25%。

螺旋折流板：优化壳程流体路径，减少死区和短路现象。某炼油厂通过优化折流板间距，使壳程压降降低25%，换热效率提升18%。

特殊结构创新：

SK型静态混合器：在管内安装混合单元体，改变流体流动状态，抑制层流底层形成，使酸性液温度分布均匀，减缓垢层形成。某五氧化二矾制备项目中，采用静态混合器后换热器运行时间从9天延长至50天。

四、防垢与除垢技术应用

化学防垢：

添加阻垢剂、分散剂，阻止无机盐在换热器表面结晶沉淀。例如，在含高浓度硫酸盐的废水中，阻垢剂可将结垢倾向降低80%。

物理防垢除垢：

超声波防垢：利用空化作用破坏污垢形成环境，防止沉积。

高压水射流清洗：通过高压水流冲刷换热器表面污垢，清洗效率达90%以上。

工艺优化：

废水预处理：通过沉淀、过滤、离子交换等方法去除废水中的杂质和悬浮物，降低结垢倾向。例如，某化工企业采用软化装置和过滤器后，换热器结垢速率降低70%。

控制运行参数：优化流体流速和温度，避免杂质沉积。例如，控制管程流速在1.5-2.5 m/s，壳程流速在0.5-1.0 m/s，可有效减少结垢。

五、应用案例与效果分析

案例1：缠绕管换热器在五氧化二矾废水处理中的应用

背景：某化工企业原采用传统管壳式换热器处理五氧化二矾废水，因腐蚀和结垢问题导致设备维修频繁，处理成本增加。

改造方案：引入缠绕管换热器，采用钛合金材质和螺旋缠绕管束设计。

效果：

耐腐蚀性能显著提升，未出现泄漏现象。

抗结垢能力强，换热效率保持较高水平，清洗次数和维护工作量减少50%。

设备寿命延长至原来的3倍以上，处理成本降低20%。

案例2：列管式换热器在化肥生产中的应用

背景：某化肥厂合成氨生产中产生大量含氨废水，原换热器热回收效率低，能耗高。

改造方案：采用Φ19×2mm 316L不锈钢换热管和4管程设计，优化管程和壳程流速。

效果：

传热系数达650 W/(m²·K)，较传统设备提升40%。

热回收效率从75%提升至85%，年节约蒸汽成本200万元。

设备寿命延长至12年，全生命周期成本降低25%。
