管式换热器：工业热交换的核心装备与技术革新

一、技术原理与核心结构

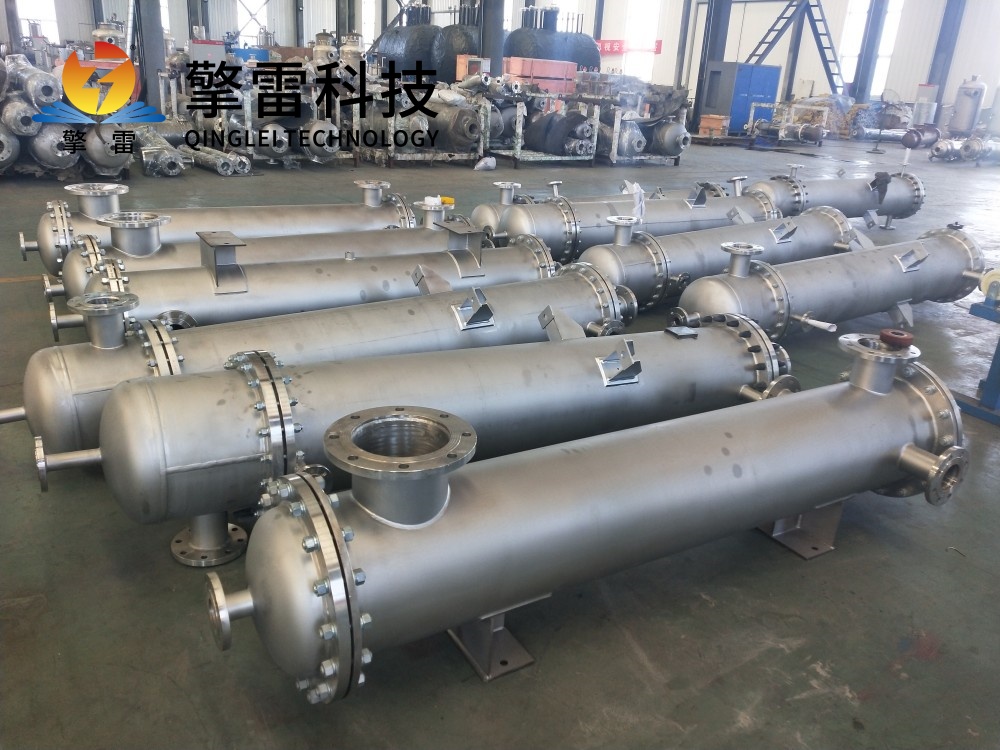

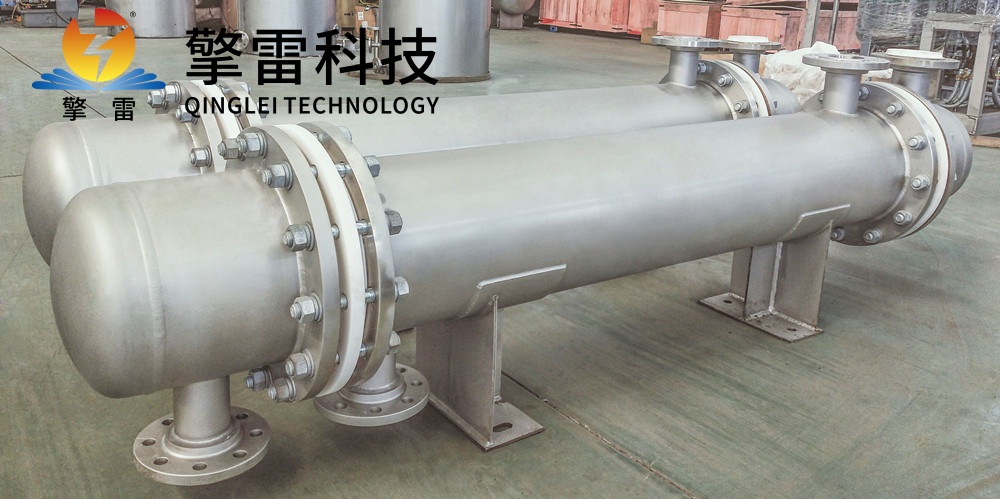

管式换热器（又称管壳式换热器）通过管壁实现热流体与冷流体的间接热交换。其核心结构由壳体、管束、管板、折流板及封头组成：

壳体：通常采用碳钢、不锈钢或耐腐蚀合金制成，承受内部流体压力并提供支撑，两端配椭圆形或碟形封头确保密封性。

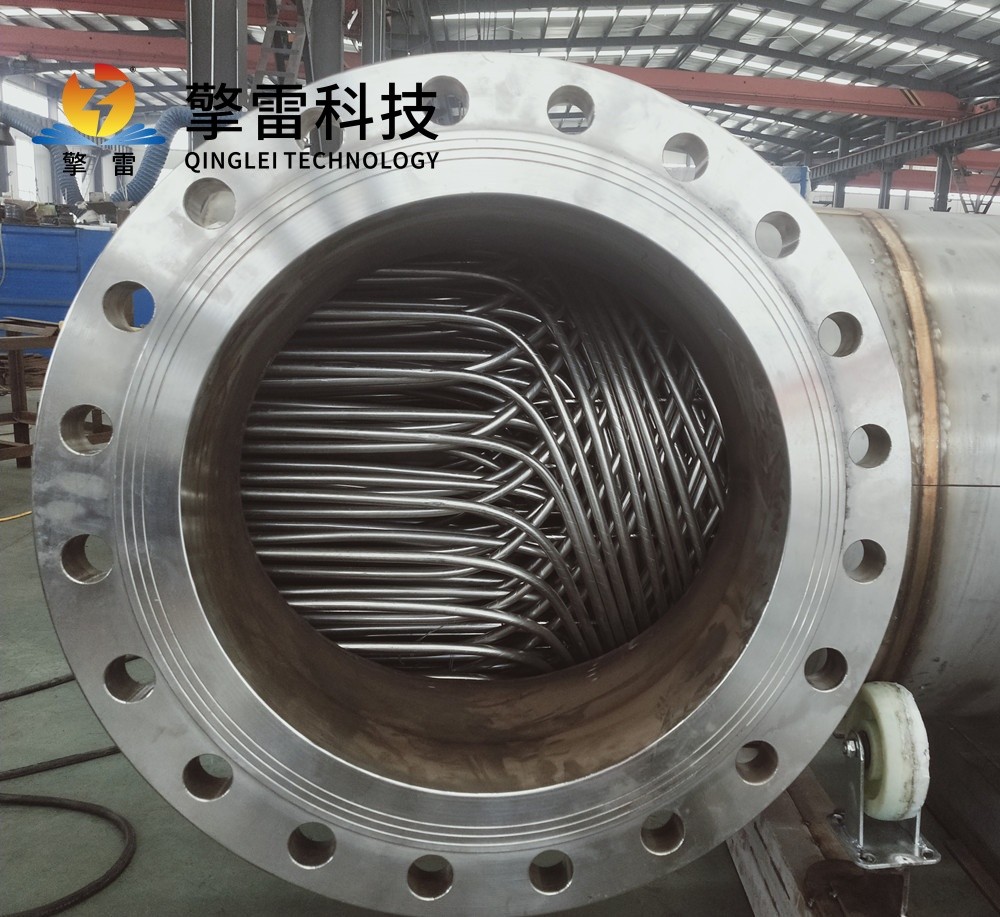

管束：由数百根平行排列的无缝钢管组成，管径与长度根据工况定制，通过焊接或胀接固定在管板上，形成高效传热通道。

管板：厚钢板制成，固定管束两端并连接壳体与封头，开孔数量与管束匹配，确保流体分布均匀。

折流板：垂直于管束安装，强制冷流体多次改变流动方向，提升湍流强度，使总传热系数提高20%-30%。

封头：封闭热交换器两端，防止流体泄漏，并确保流体在设备内的封闭循环。

二、类型划分与场景适配

根据热应力补偿方式，管式换热器分为五大类型，适配不同工况需求：

固定管板式

特点：结构简单、造价低，但仅适用于壳程流体清洁、温差较小（<60-70℃）、壳程压力较低（<588kPa）的场合。

应用：壳程压力小于0.6MPa的清洁介质换热，如常减压装置中的塔顶油气冷凝。

浮头式

特点：一端管板可自由浮动，消除热应力，便于清洗和检修，但结构复杂、造价高。

应用：高温高压及大温差场景，如石油炼化中的高温聚合反应（温度>300℃、压力>10MPa）。

U型管式

特点：管束呈U形，自由伸缩，无小浮头泄漏风险，但管内清洗困难。

应用：高温高压工况，如煤化工领域处理12MPa/450℃的合成气。

缠绕管式

特点：数百根换热管以5°-15°螺旋角交织缠绕，形成三维立体流道，湍流强度提升80%，传热系数达8000-12000W/(m²·℃)。

应用：高黏度流体加热或冷却，如石油开采中的油品加热和回收。

微通道式

特点：通道尺寸缩小至0.5mm，换热系数突破20000W/(m²·℃)，较传统设备提升5倍。

应用：超临界CO₂发电等工况。

三、性能优势与行业价值

高效传热

单位体积传热面积大，折流板设计显著提升湍流程度，典型应用中传热系数可达13600 W/(m²·℃)，冷凝效率提升25%。

耐压与适应性强

耐压高达40 MPa，适用于高温高压环境（如乙烯裂解装置）；材料选择广泛（双相不锈钢、钛合金等），适应腐蚀性介质。

灵活可调

通过调整管程数、壳程数或流体流速优化传热性能；浮头式设计允许管束自由伸缩，消除热应力，适用于频繁启停工况。

维护便捷

浮头式与U型管式结构便于清洗和检修，降低维护成本；数字孪生技术可预测设备寿命，优化清洗周期。

四、典型应用场景

化工精馏

在乙醇脱水、乙烯裂解等工艺中，承担塔顶冷凝任务，操作弹性达30%-110%。某炼油厂应用后，催化裂化装置热效率提升8个百分点，年节能效益达2000万元。

制药提纯

在抗生素发酵液冷却中，316L不锈钢材质确保无菌要求，表面粗糙度Ra≤0.4μm，防止微生物附着。某企业应用后，产品合格率提升至99.95%。

食品加工

在果汁浓缩、啤酒酿造等环节，304不锈钢板式冷凝器满足食品行业“CIP原位清洗"标准，每次清洗时间从碳钢设备的4小时缩短至1.5小时。

氢能产业

在PEM电解槽冷却中，耐受去离子水循环，表面粗糙度Ra≤0.2μm，满足GMP无菌要求。某氢能项目应用后，系统能效比提升10%，单位产品能耗降低8%。

环保工程

在垃圾焚烧尾气处理中，耐受二氧化硫（SO₂）与氯化氢（HCl）腐蚀，年腐蚀速率<0.01mm；在烟气余热回收中，余热利用率提升30%，年减排CO₂超5000吨。

五、未来趋势：高效、智能、可持续

材料升级

研发石墨烯增强碳化硅复合材料，目标导热系数>200W/(m·K)，抗弯强度>600MPa；探索碳化硅基生物惰性材料，拓展在医疗植入领域的应用。

结构创新

采用选择性激光熔化（SLM）技术制造复杂流道，压降降低30%；开发管径<1mm的微通道碳化硅换热器，传热面积密度达5000m²/m³。

智能集成

构建设备运行模型，实现故障预测准确率>90%；集成无线传感器网络，实现换热设备的远程监控与优化调度。

绿色制造

集成烟气余热回收装置，热效率提升25%，年节约标煤1200吨；钛材设备退役后，通过酸洗-再生工艺，材料回收率达90%，降低全生命周期成本。
