循环水缠绕螺旋冷凝器-简介

循环水缠绕螺旋冷凝器：工业冷凝领域的革新力量

摘要

循环水缠绕螺旋冷凝器凭借其独特的三维螺旋缠绕结构设计与高效的传热性能，在化工、制冷、电力等多个工业领域展现出巨大应用潜力。该设备通过螺旋管产生的强烈湍流和优化的逆流换热设计，使传热效率较传统列管式冷凝器提升30%—50%，同时实现结构紧凑、耐腐蚀、长寿命和低维护成本等优势。本文将系统阐述其工作原理、结构特点、性能优势、应用场景及发展趋势，为工业领域的高效热管理提供参考。

一、工作原理：逆流换热与湍流强化的协同效应

循环水缠绕螺旋冷凝器的核心工作原理基于逆流换热技术与螺旋湍流强化传热的协同作用：

逆流换热设计：待冷凝的高温气态介质（如制冷剂、工艺尾气）从壳程入口进入，在壳体内缓慢流动；循环水从管程入口进入螺旋管，高速流动形成湍流。冷热流体呈逆流接触，温差梯度，换热效率较传统顺流或叉流冷凝器提升30%以上。

螺旋湍流强化：螺旋管采用3°—20°的螺旋角反向缠绕，管内壁或外壁加工螺旋形螺纹。流体在离心力作用下形成二次环流，破坏热边界层，使湍流强度提升3—5倍，传热系数提高15%—20%。例如，在天然气液化项目中，单台设备处理量达500吨/小时，系统压降控制在0.05MPa以内。

均匀换热优化：部分机型配备导流板与折流杆，优化壳程内气态介质的流动路径，避免“死区"产生，进一步提升热量传递的均匀性。

二、结构特点：螺旋设计的多维优势

循环水缠绕螺旋冷凝器的结构设计围绕“高效换热"与“稳定运行"展开，其关键特点包括：

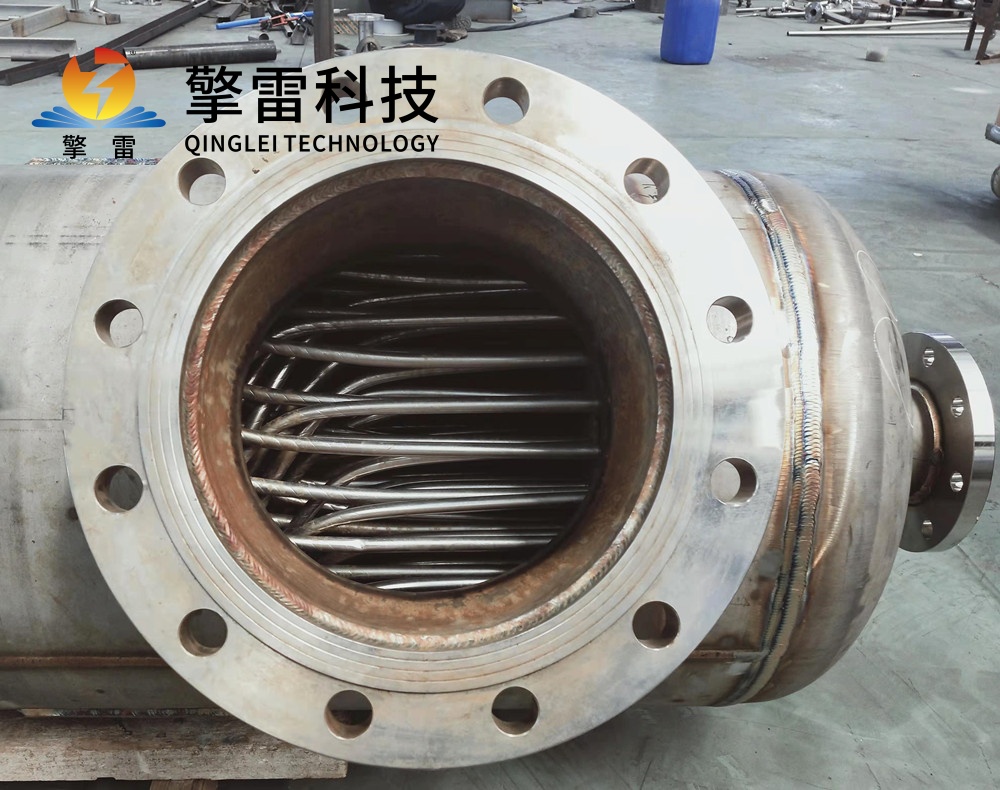

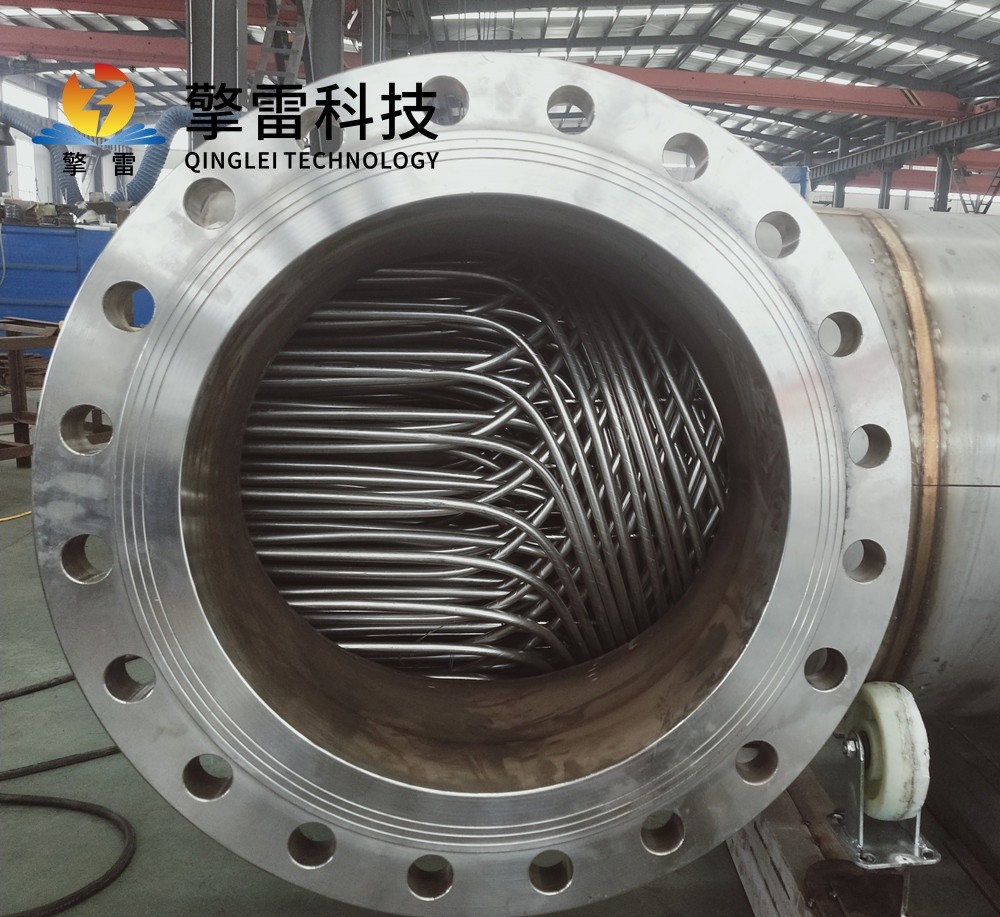

三维螺旋缠绕管束：数百根换热管以特定螺距和直径缠绕于中心筒体，形成多层立体传热网络。相邻层缠绕方向相反，确保流体充分接触，单台设备传热面积较传统列管式冷凝器提升3—5倍。

紧凑化布局：单位体积换热能力为传统设备的3—5倍，体积缩小40%—70%，重量减轻30%—60%。例如，在某LNG接收站应用后，设备高度降低40%，节省土地成本超千万元。

耐腐蚀与耐高温高压：

材质分级适配：316L不锈钢适用于含Cl⁻环境，年腐蚀速率<0.01mm，寿命达15年；钛合金/碳化硅复合管束耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质；Inconel 625合金在1200℃高温下抗氧化性能是310S不锈钢的2倍。

高承压设计：采用厚壁管材与加强型管板，可承受10—40MPa工作压力，是常规设备的2—3倍。在超临界CO₂发电系统中，设备成功应对30MPa压力，系统能效提升15%。

模块化与自清洁：

单管束更换：维护时间缩短70%，年维护费用降低40%。

螺旋流道自清洁：壳程流速优化至1—2m/s，结合螺旋结构减少污垢沉积，清洗周期延长至6—12个月。

三、性能优势：高效、紧凑与长寿命的结合

性能指标循环水缠绕螺旋冷凝器传统列管式冷凝器

传热系数8000—13600 W/(m²·℃)2000—4000 W/(m²·℃)

单位体积换热能力传统设备的3—5倍体积庞大，布局受限

体积与重量缩小40%—70%，减轻30%—60%-

耐压与耐温承压20MPa以上，耐温-196℃至1200℃通常承压10MPa以下，高温需减温减压装置

污垢沉积率降低70%结垢严重，清洗周期短

设计寿命15—30年8—12年

四、应用场景：跨行业覆盖与定制化解决方案

化工领域：

高温气体冷却：在乙烯裂解装置中，急冷油冷凝器承受>400℃高温与腐蚀性介质，设备寿命超5年，热回收效率提升30%。

反应釜控温：作为聚合反应釜的夹套冷却器，承受200℃/8MPa高温高压，控制反应温度波动≤±1℃，产品纯度提升至99.95%。

溶剂回收：某原料药企业采用该设备改造溶剂回收系统后，回收效率从82%提升至98.5%，蒸汽消耗量下降32%，设备占地面积减少60%，投资回收期仅18个月。

能源领域：

锅炉余热回收：某热电厂应用后，烟气余热回收效率提升45%，年减排二氧化碳超万吨。

碳捕集与封存：CO₂专用冷凝器在-55℃工况下实现98%气体液化，支持燃煤电厂碳捕集效率提升。

制冷与食品领域：

大型中央空调：在螺杆式冷水机组中，冷凝效率提升20%，能效比（EER）达5.5以上。

巴氏杀菌：传热效率提升25%，保留营养成分，清洗周期延长至6个月。

新能源领域：

氢能储能：在PEM电解槽中实现-20℃至90℃宽温域运行，氢气纯度达99.999%。

地热发电：处理含SiO₂的地热流体，螺旋缠绕结构避免结垢堵塞，设备寿命延长至10年。

五、发展趋势：智能化、高效节能与多功能一体化

材料创新：

石墨烯/碳化硅复合材料：热导率突破300W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。

纳米涂层技术：实现自修复功能，设备寿命延长至30年以上。

结构优化：

3D打印流道设计：比表面积提升至500㎡/m³，传热系数突破12000W/(m²·℃)。

微通道技术：管径缩小至0.5mm，传热面积密度达5000m²/m³，设备体积缩减60%。

智能化控制：

数字孪生系统：实时监测管壁温度梯度、流体流速等16个关键参数，故障预警准确率>98%，支持无人值守运行。

自适应调节技术：根据温差梯度自动优化流体分配，综合能效提升12%。

多功能集成：

冷凝器-蒸发器一体化：将冷凝器与蒸发器、换热器等设备组合，形成紧凑工艺单元，减少占地面积和投资成本。

六、结论

循环水缠绕螺旋冷凝器通过结构创新、材料升级与数字技术的深度融合，解决了传统冷凝器在效率、耐久性和维护成本方面的瓶颈。其高效传热、紧凑结构、耐腐蚀和长寿命等优势，使其成为化工、能源、制冷等行业绿色转型的关键设备。随着“双碳"战略的推进，该设备将进一步推动工业流程向更高效、更清洁、更安全的方向演进，为全球工业体系提供重要的热管理解决方案。
