管式缠绕冷凝器-简介

管式缠绕冷凝器：工业热交换领域的革新力量

一、技术原理与结构创新

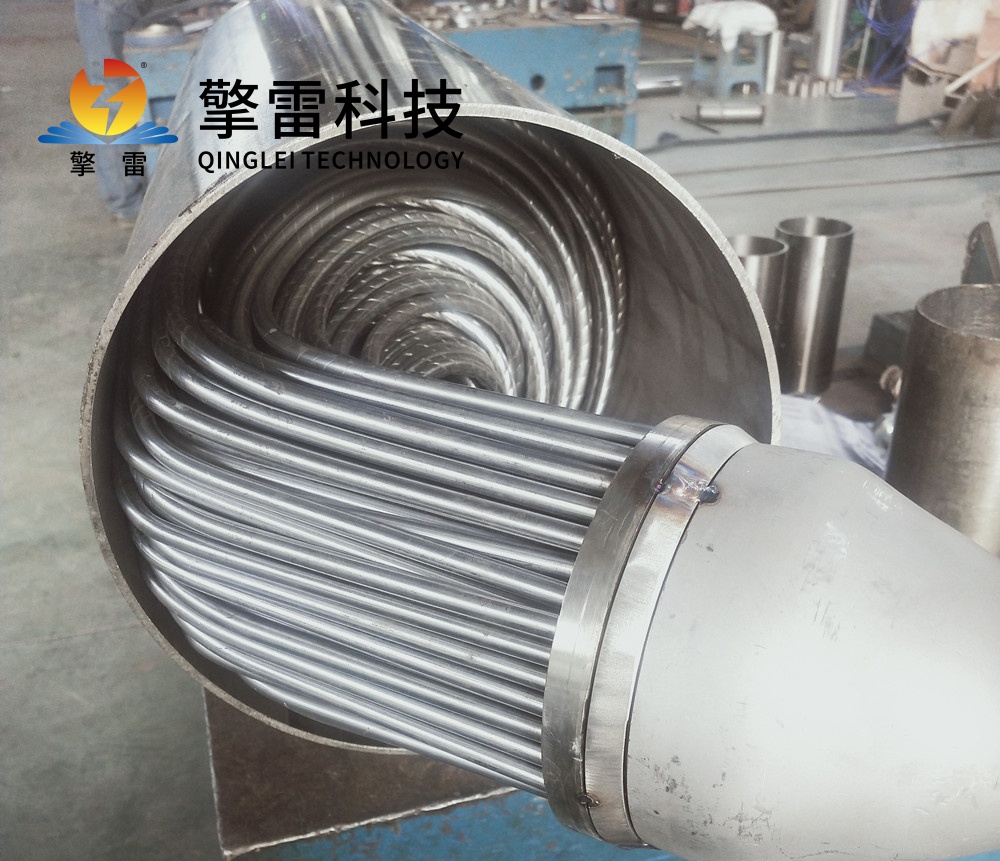

管式缠绕冷凝器的核心在于其三维螺旋缠绕管束设计。数百根换热管以3°-20°的螺旋角反向缠绕于中心筒体，形成多层立体传热网络。这种结构使流体在管内流动时产生强烈的二次环流，湍流强度提升80%，传热系数可达8000-13600 W/(m²·℃)，较传统列管式冷凝器提升3-7倍。例如，在乙烯裂解装置中，热回收效率提升30%，年节约燃料气用量达50万吨标煤。

冷热流体逆流接触设计使温差梯度，热回收效率≥96%，显热回收率超90%。在天然气液化项目中，单台设备处理量达500吨/小时，系统压降控制在0.05 MPa以内。同时，螺旋缠绕结构形成的自补偿效应可自动吸收热胀冷缩变形，在500℃温差工况下设备变形量≤0.01 mm/年，解决传统设备因热疲劳导致的泄漏问题。

二、性能优势：高效、紧凑、耐久

高效传热

传热系数较传统设备提升3-7倍，冷凝效率达98%。在加氢裂化工艺（350℃、10 MPa）中，设备变形量<0.1 mm，年节电约20万kW·h。

结构紧凑

单位体积换热能力为传统设备的3-5倍，体积缩小40%-70%，重量减轻30%。例如，某LNG接收站应用后设备高度降低至传统设备的60%，节省土地成本超千万元。

耐腐蚀与长寿命

采用316L不锈钢、钛合金、哈氏合金或碳化硅复合管束，耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质。某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

低维护成本

模块化设计支持单管束更换，维护时间缩短70%，年维护费用降低40%。结合自清洁螺旋结构，清洗周期延长至6-12个月。

三、应用场景：跨行业核心工艺装备

化工领域

高温气体冷却：在煤化工气化炉废热回收中，承受1350℃合成气急冷冲击，寿命超5年。

反应釜控温：作为聚合反应釜的夹套冷却器，控制温度波动≤±1℃，产品纯度提升至99.95%。

溶剂回收与精馏：在乙烯裂解装置中，急冷油冷凝器承受高温（>400℃）与腐蚀性介质，寿命超5年。

能源领域

锅炉余热回收：某热电厂应用后烟气余热回收效率提升45%，年减排二氧化碳超万吨。

碳捕集与封存：CO₂专用冷凝器在-55℃工况下实现98%气体液化，助力燃煤电厂碳捕集效率提升。

光热发电：与熔盐储罐协同，系统综合效率突破30%。

制冷与新能源

大型中央空调：能效比（EER）达5.5以上，较传统设备提升18%。

氢能储能：在PEM电解槽中实现-20℃至90℃宽温域运行，氢气纯度达99.999%。

液氮冷冻系统：实现-196℃深冷工况稳定运行，适用于生物样本保存等领域。

四、未来趋势：材料科学与智能化的融合

材料创新

开发石墨烯/碳化硅复合材料，热导率突破300 W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。

纳米涂层技术实现自修复功能，设备寿命延长至30年以上。

结构优化

3D打印流道设计使比表面积提升至500㎡/m³，传热系数突破12000 W/(m²·℃)。

仿生螺旋流道设计（借鉴鲨鱼皮表面结构）预计传热效率再提升15%，流动阻力降低30%。

智能化升级

数字孪生系统实现虚拟仿真与实时控制闭环优化，故障预警准确率>98%，支持无人值守运行。

自适应调节技术通过实时监测16个关键点温差，自动优化流体分配，综合能效提升12%。

绿色制造与可持续发展

法兰连接标准模块支持单台设备处理量从10㎡扩展至1000㎡，降低定制化成本。

设备租赁+能效分成模式降低企业初期投资，某化工园区采用后投资回收期缩短至1.5年。
