稀黑液列管换热设备——材质选型全攻略

一、稀黑液到底"狠"在哪？先看工况再选材

稀黑液是造纸碱回收工艺中黑液蒸发浓缩的中间产物，其腐蚀性与结垢性远超普通工业流体：

苛刻参数典型值对材质的威胁

pH值10.5—13.5强碱腐蚀，普通碳钢年腐蚀速率0.2—0.5mm

氯离子(Cl⁻)500—3000ppm点蚀、应力腐蚀开裂(SCC)

硫化物(S²⁻/HS⁻)200—1500ppm硫化物应力腐蚀(SSC)

温度80—180℃（浓缩段可达200℃+）高温加速腐蚀与结垢

粘度2—10 mPa·s（是水的2—10倍）层流底层增厚，传热系数下降40%—60%

木质素/糖类高浓度有机物高温碳化结垢，清洗周期仅3—6个月

选材核心矛盾：既要耐强碱+氯离子+硫化物的"三重腐蚀"，又要在高粘度流体中保持高效传热，还得扛住结垢与热冲击——这对材质提出了近乎苛刻的要求。

二、管束材质——"五档定位"选型体系

第一档：碳钢衬胶/涂覆（经济型，pH<12，Cl⁻<500ppm）

项目详情

母材Q235B / 20#碳钢，成本

防腐层内衬天然橡胶(3—5mm)或环氧树脂涂层

适用工况稀黑液温度≤100℃，pH≤12，Cl⁻<500ppm，无硫化物

设计寿命3—5年（衬胶老化后需更换）

年腐蚀速率衬胶完好时<0.05mm；破损后飙升至0.3mm+

典型场景小型纸厂稀黑液预冷段、清洗水换热

致命短板衬胶质量决定一切——气泡、脱层即泄漏；不耐温>120℃

经验法则：碳钢衬胶是"省钱但省心不了"的方案。某纸厂统计显示，衬胶平均18个月出现局部脱层，年维修成本反而高于不锈钢方案。

第二档：304不锈钢（基础型，pH≤12.5，Cl⁻<1000ppm）

项目详情

材质0Cr18Ni9（304），18-8奥氏体不锈钢

耐碱性能对pH≤12.5的稀碱液有较好耐蚀性

致命弱点氯离子>1000ppm时极易点蚀；不耐硫化物应力腐蚀

设计寿命5—8年（Cl⁻<500ppm时可达10年）

年腐蚀速率0.05—0.15mm（低Cl⁻工况）

适用场景稀黑液Cl⁻极低的北欧针叶浆黑液、白水换热

警示：304在稀黑液工况中属于"勉强能用"。国内某大型纸厂曾全线采用304管束处理阔叶浆黑液（Cl⁻≈1500ppm），结果2年内出现大面积点蚀穿孔，被迫全线更换316L，直接损失超500万元。

第三档：316L不锈钢（主流推荐，pH≤13.5，Cl⁻<3000ppm）

项目详情

材质00Cr17Ni14Mo2（316L），低碳含钼奥氏体不锈钢

核心优势Mo（2—3%）显著提升耐Cl⁻点蚀能力，PREN值达24—28

耐碱性能pH≤13.5的强碱环境中稳定，钝化膜自修复能力强

耐硫化物抗SSC能力优于304，但Cl⁻+S²⁻共存时仍需谨慎

设计寿命10—20年（合理工况下）

年腐蚀速率0.02—0.08mm

表面处理加成机械抛光Ra≤0.4μm + 石墨烯涂层 → 耐蚀性再提30%，壁厚损耗降至0.08mm/2年

适用场景绝大多数纸厂稀黑液浓缩、氧化工段、白液预热

实战数据：某造纸企业316L管束在180℃、pH=10.5工况连续运行2年，壁厚损耗仅0.08mm；而同期传统搪玻璃设备损耗0.35mm/年——316L是搪玻璃的4倍以上寿命。

选型要点：316L是稀黑液列管换热器的" sweet spot"——性能、成本、可加工性三者最佳平衡。但务必选L级（低碳≤0.03%），避免焊接热影响区敏化腐蚀。

第四档：双相不锈钢2205/2507（高Cl⁻工况，Cl⁻可达10000ppm）

项目详情

材质SAF2205（2205）/ SAF2507（超级双相，PREN≥40）

核心优势铁素体+奥氏体双相组织，强度是316L的2倍，耐Cl⁻点蚀能力是316L的3—4倍

耐碱+耐Cl⁻+耐S²⁻三重耐蚀，尤其适合高盐黑液（草浆、芦苇浆）

设计寿命20—30年

年腐蚀速率<0.02mm（2507在高温高Cl⁻工况）

适用场景草浆/芦苇浆黑液（Cl⁻ 3000—8000ppm）、沿海纸厂海水漂白废液

成本对比材料费约316L的2—2.5倍，但全生命周期成本低35%

典型案例：某化工厂氯碱装置中，钛材换热器连续运行10年无腐蚀泄漏；而某纸厂草浆黑液系统采用2507管束后，设备寿命从316L的8年延长至20年+，年节约维修费180万元。

注意：双相钢焊接工艺要求严格，热输入需控制在0.5—1.5kJ/mm，否则铁素体/奥氏体比例失调，耐蚀性骤降。

第五档：钛合金/镍基合金（工况"方案"）

材质适用极限工况核心参数设计寿命成本倍数

TA2纯钛pH>13.5，Cl⁻>10000ppm，温度≤150℃耐碱""，几乎不受Cl⁻影响30—40年316L的5—8倍

Ti-Pd合金(Ti-0.15Pd)含还原性酸+Cl⁻复合腐蚀耐蚀性优于纯钛30%40年+纯钛的1.5倍

哈氏合金C-276高温(>150℃)+高Cl⁻+硫化物三重夹击Ni-Mo-Cr系，PREN>4020—30年316L的10—15倍

蒙乃尔400(Ni-Cu)高温浓碱+HF环境耐碱+耐HF独特优势15—25年316L的6—8倍

什么时候必须上钛？ 当稀黑液同时满足以下三个条件时：Cl⁻>8000ppm + pH>13 + 温度>140℃——这正是草浆黑液浓缩塔底的典型工况。某大型草浆纸厂浓缩段改用TA2钛管后，结垢周期从3个月延长至24个月，年节约标煤1.2万吨。

石墨烯涂层加持：钛合金管束表面附加石墨烯涂层后，耐酸碱腐蚀性能再提升30%，导热系数突破300W/(m·K)，某企业180℃/pH10.5工况下2年壁厚损耗仅0.08mm。

三、壳体与管板材质——别忽略"配角"

部件推荐材质理由

壳体Q345R(碳钢)+内壁316L复合板 / 全316L / 双相钢2205壳程通常走冷却水或蒸汽，腐蚀较轻；但稀黑液走壳程时必须用耐蚀材

管板316L锻件 / 2205锻件管板是应力集中区，需与管束材质匹配或更高一档；胀接+焊接复合连接防泄漏

折流板316L / 碳钢衬316L折流板磨损+腐蚀双重风险，推荐不锈钢或复合板

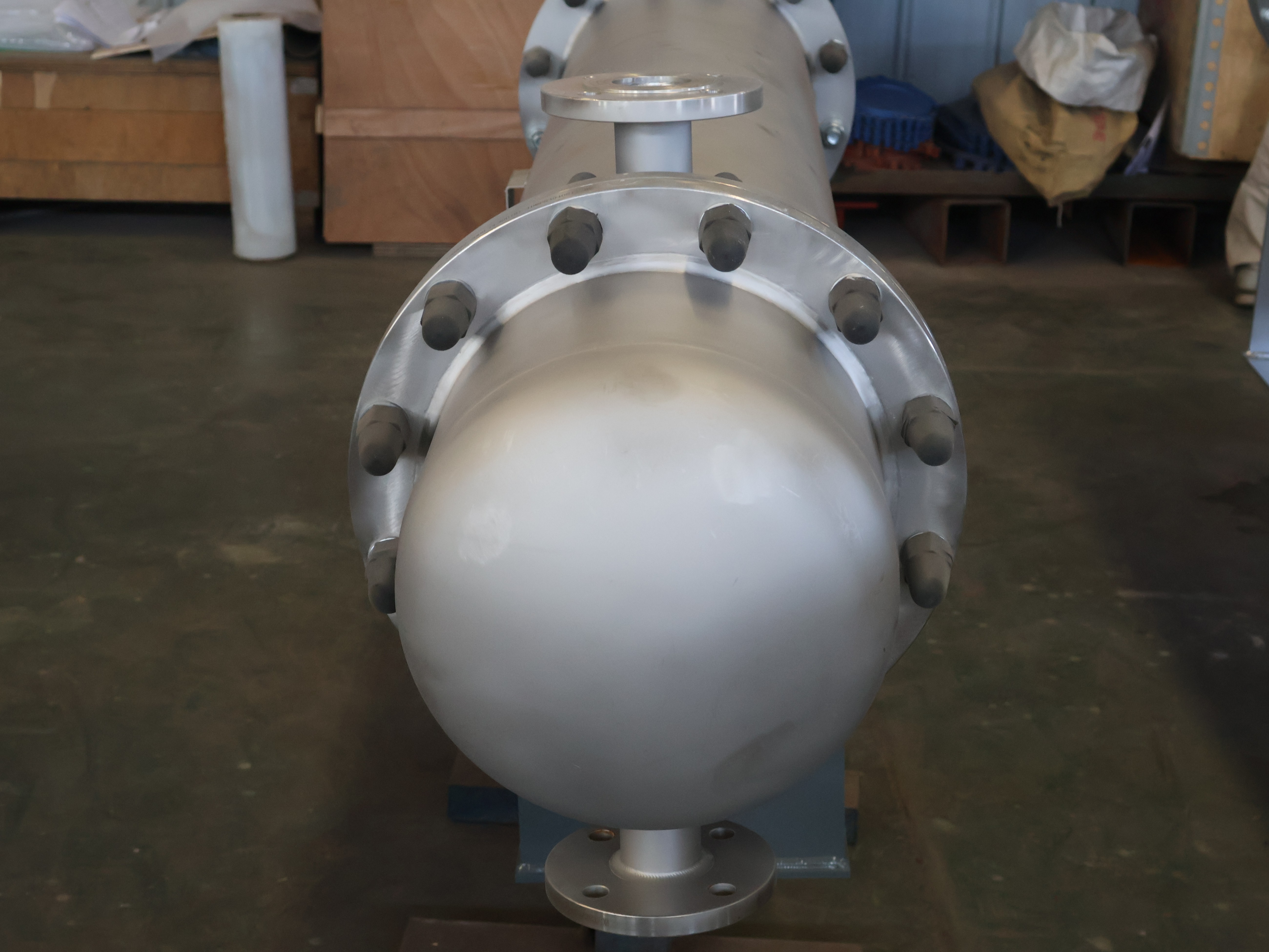

封头316L / 钛合金（工况）椭圆形封头减少阻力，材质与壳体一致

法兰/螺栓316L螺栓+316L缠绕垫片稀黑液系统严禁碳钢螺栓——Cl⁻应力腐蚀断裂风险

🔧 连接工艺关键：管束与管板推荐"强度焊+贴胀"复合连接，消除间隙防止腐蚀性介质积聚。某企业采用此工艺后，管板缝隙腐蚀发生率从12%降至0。

四、材质选型决策树——三步锁定方案

第一步：测水质

  ├─ Cl⁻<500ppm + pH<12 + 无S²⁻ → 碳钢衬胶

  ├─ Cl⁻<1000ppm + pH<12.5 → 304

  └─ Cl⁻>1000ppm 或 pH>12.5 → 进入第二步

第二步：看温度+浆种

  ├─ T≤120℃ + 木浆/阔叶浆 → 316L （主流）

  ├─ T 120-180℃ + 草浆/芦苇浆(Cl⁻3000-8000) → 2205/2507

  ├─ T>180℃ + 高Cl⁻+高S²⁻ → 钛合金TA2

  └─ T>150℃ + 复合腐蚀 → 哈氏C-276

第三步：算经济账

  ├─ 运行<5年 → 碳钢衬胶/304（短期省钱）

  ├─ 运行5-15年 → 316L/2205（全生命周期）

  └─ 运行>15年 → 钛合金/镍基（长期最省）

五、表面处理——材质之外的"第二道防线"

处理方式原理效果适用材质

机械抛光Ra≤0.4μm降低表面能，减少垢层附着力碱垢附着率降低90%，结垢周期延长至24个月316L/钛

石墨烯涂层形成致密保护层+超高导热耐蚀性提升30%，导热系数突破300W/(m·K)316L/钛/碳钢

碳化硅(SiC)涂层陶瓷级硬度+化学惰性耐磨+耐蚀+抗结垢三合一碳钢/不锈钢

PTFE内衬"塑料王"涂层，表面能极低几乎不结垢，耐温-180~250℃碳钢壳体内衬

电化学钝化增强不锈钢钝化膜致密性点蚀电位提升200mV+316L/2205

王炸组合：316L基体 + 机械抛光Ra0.4μm + 石墨烯涂层 = 年腐蚀速率<0.02mm + 结垢周期24个月 + 传热系数提升15%，某造纸企业实测2年壁厚损耗仅0.08mm。

六、全生命周期成本对比——贵的反而便宜

方案初期投资(万元/台)年维护费设计寿命20年总成本年均成本

碳钢衬胶8124年8+12×5=683.4

304不锈钢1568年15+6×2.5=301.5

316L不锈钢22315年22+3×1.33=261.3

2205双相钢40225年40+2×0.8=41.62.08

TA2钛合金85135年85+1×0.71=85.74.29

📈 结论：316L不锈钢是稀黑液列管换热器的经济性拐点——初期投资适中，维护成本极低，全生命周期成本。钛合金虽然寿命最长，但初期投资过高，仅在工况下才具备经济性。

七、未来材质趋势——下一代换热器"长什么样"？

方向技术突破预期效果timeline

碳化硅/石墨烯复合涂层导热系数>600W/(m·K)，耐温800℃传热效率再提25%，寿命50年+2027—2030量产

3D打印钛合金管束一体化异形流道，比表面积800m²/m³体积缩小60%，耐压提高40%已在核电/航天应用

高熵合金(HEA)5种以上元素等原子比，耐蚀性超越哈氏合金攻克"不可能"工况：200℃+pH14+Cl⁻15000ppm实验室阶段

自修复涂层微胶囊技术，裂纹自动愈合维护周期从9个月延长至36个月2028—2032

镍基合金+激光熔覆修复废旧换热器性能恢复至新机95%钛材利用率95%，碳排放减30%已商业化

结语

稀黑液列管换热器的材质选型，本质上是一场"腐蚀-结垢-成本-寿命"的四维博弈：

316L不锈钢+石墨烯涂层是当下80%工况的解——年腐蚀速率<0.02mm，结垢周期24个月，全生命周期成本；

双相钢2507是高盐草浆黑液的"破局者"，寿命是316L的3倍；

钛合金TA2是工况的"保险"，30—40年免维护不是梦；

而碳化硅复合涂层+3D打印钛管束，正在把"不可能的工况"变成"标准配置"。

选对材质，不只是选对一根管子——它选对的是未来15年的运维成本、能耗账单和环保达标的底气。在"双碳"与GMP的双重压力下，这道材质选择题，值得每一位造纸人、化工人认真算清楚。
