蒸汽缠绕螺旋管换热器——简介

当蒸汽遇上螺旋，一场关于热量的革命悄然发生。

一、什么是蒸汽缠绕螺旋管换热器？

蒸汽缠绕螺旋管换热器，是一种专为蒸汽换热场景研发的高效换热设备。它将多根换热管以3°—20°的螺旋角精密缠绕在中心筒体上，形成多层反向螺旋通道，蒸汽在壳程沿螺旋路径流动，与管程内的被加热介质（如冷水、工艺流体）形成逆流换热，实现蒸汽潜热与显热的高效传递。

简言之：用螺旋结构，让每一滴蒸汽的热量都不被浪费。

它是目前先进的管壳式换热器之一，被誉为"工业蒸汽换热的装备"。

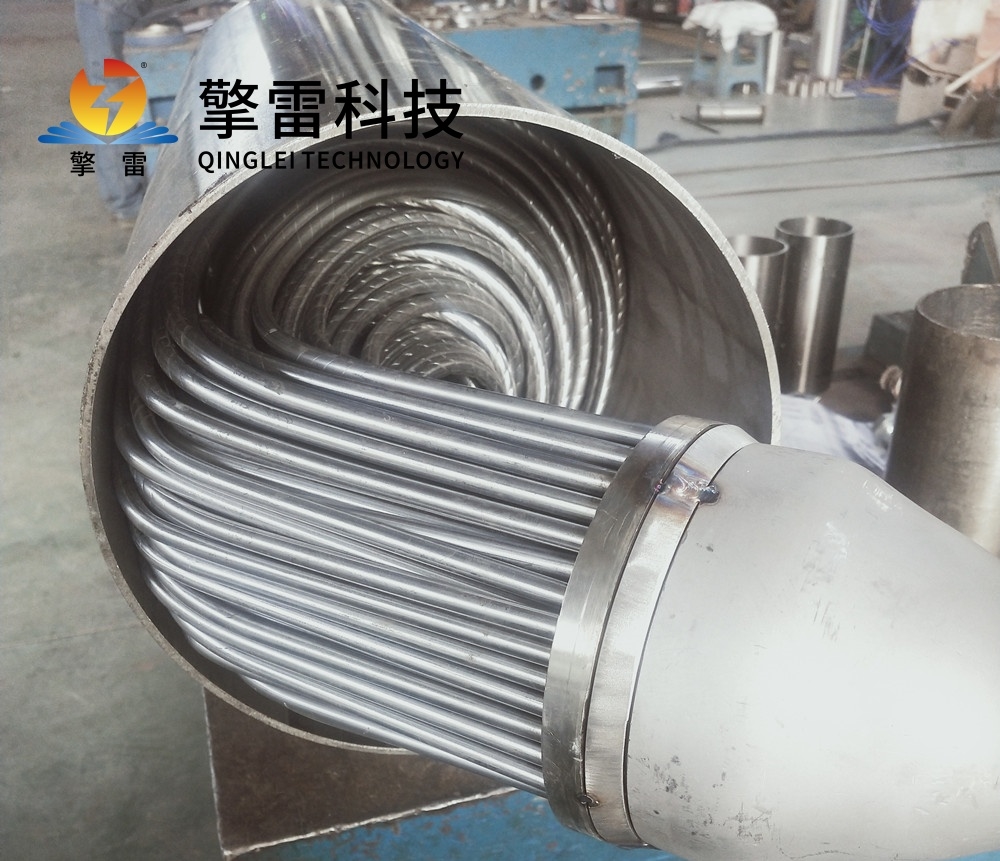

二、核心结构：五大部件，协同作战

部件材质功能定位

螺旋缠绕管束316L不锈钢/钛合金/碳化硅复合材料 核心换热部件，多层反向螺旋，管长可达数百米

中心筒体碳钢/不锈钢支撑管束，同时可作为被加热介质流道

壳体碳钢/不锈钢容纳螺旋管束与壳程蒸汽

管板不锈钢（强度焊+贴胀工艺）固定管束，密封管程与壳程，泄漏率＜0.001%

封头+疏水阀不锈钢引导介质进出，及时排出冷凝水

结构亮点

相邻两层缠绕方向相反，通过定距件保持0.5—2mm精确间距

管束两端预留50—100mm自由弹性段，可随温度变化自由伸缩，自动吸收热应力

全焊接结构，承压能力达20MPa以上，耐温覆盖-196℃至800℃

三、工作原理：逆流+湍流，双重强化

蒸汽（壳程）→ 螺旋向下流动 → 冷凝放热 → 疏水阀排出冷凝水

   ↑↓ 逆流换热，温差利用率达95%

冷水（管程）→ 螺旋向上流动 → 吸热升温 → 从顶部排出

三大强化机制：

机制原理效果

逆流换热冷热介质逆向流动温差利用率提升30%，热回收效率超95%

二次环流（Dean涡流）螺旋流产生离心力，破坏边界层传热系数提升2—3倍

强湍流冲刷壳程流速0.5—1.5m/s，持续冲刷管壁结垢速率降低60%—70%

四、核心性能参数

指标数值对比传统管壳式

传热系数K800—14,000 W/(m²·℃)提升 3—7倍

单位体积换热面积100—170 m²/m³传统设备的 3—7倍

设备体积仅为传统的 1/10—1/3节省空间60%以上

承压能力最高20MPa（国外超2000MPa）远超传统列管式

温度范围-196℃ ~ 800℃覆盖深冷至高温

清洗周期6—12个月传统设备的 2—3倍

设计寿命30—40年（ASME标准）传统设备的 2—4倍

五、六大核心优势

1. 换热效率

螺旋结构实现"全接触换热"，蒸汽与被加热介质接触面积较直管式增加40%以上。在相同蒸汽参数下，换热效率比传统设备提升30%—50%。

案例：某石化企业催化裂化装置采用后，换热效率提升62%，年节约蒸汽1.2万吨，能耗降低20%—35%。

2. 结构极度紧凑

同等换热量下，体积仅为传统管壳式的1/10，重量减轻40%以上。

案例：某化工企业用一台φ1.2m×3m的设备，替代了原占地8㎡的管壳式换热器，空间利用率提升超60%。

3. 抗结垢、自清洁

强湍流冲刷使污垢系数低至0.0002 (m²·℃)/W，结垢倾向降低70%，某制药企业连续运行18个月无需化学清洗。

4. 耐高压、抗热应力

管束自由端自动吸收热膨胀，消除传统设备管板开裂风险。全焊接结构，泄漏率低于0.001%/年，满足ASME、PED等国际标准。

5. 适配范围极广

蒸汽类型适配能力

饱和蒸汽✅ 常规换热

过热蒸汽✅ 高温工况

高压蒸汽✅ 最高20MPa

低温蒸汽✅ -162℃ LNG工况

6. 维护成本低

每年仅需1—2次常规检查，维护成本比板式换热器低40%，可拆卸式封头便于检修更换。

六、典型应用场景

行业应用场景核心价值

石油化工催化裂化、加氢裂化、蒸馏精馏换热效率提升40%，年节能240万元

电力能源烟气余热回收、汽轮机凝汽系统热耗降低12%，年节标煤数千吨

LNG液化-162℃低温换热、BOG再冷凝液化效率提升15%，能耗降低20%

制药食品蒸馏、灭菌、CIP在线清洗控温精度±0.5℃，符合FDA/GMP认证

氢能产业氢气冷却、PEM电解槽热管理通过1000小时耐氢脆测试

碳捕集CCUS-55℃ CO₂气体液化碳捕集率达98%

冶金钢铁转炉烟气余热回收吨钢能耗降低12kgce，年效益超2亿元

七、与传统换热器对比总览

对比维度蒸汽缠绕螺旋管换热器传统管壳式板式换热器

传热系数800—14,000500—1,5003,000—5,000

体积★★★★★ 极小★★☆ 庞大★★★★ 较小

抗结垢★★★★★ ★★☆ 易结垢★★★ 一般

承压能力★★★★★ 20MPa+★★★★ 较高★★☆ 较低

维修便捷性★★★★ 较好★★★ 一般★★☆ 较差

适用蒸汽类型★★★★★ 全类型★★★ 有限★★☆ 受限

八、未来发展趋势

方向关键技术目标

材料革新碳化硅-石墨烯复合管，导热系数突破300 W/(m·K)耐温1600℃，抗结垢提升50%

智能运维物联网+AI+数字孪生，故障预警准确率＞98%预测性维护，运维效率提升50%

3D打印制造复杂管束一体化成型，比表面积提升至800 m²/m³定制化流道，传热效率再升15%

绿色制造闭环回收工艺，钛材利用率95%，碳排放减少30%全生命周期低碳

模块化设计快速扩容改造，升级周期缩短70%适配企业不同阶段需求

结语

蒸汽缠绕螺旋管换热器，不只是一台设备，更是工业蒸汽系统的"效率引擎"。

它以螺旋之姿，破解了传统换热器"效率低、体积大、易结垢、难维护"的四大痛点。在"双碳"目标的硬约束下，中国螺旋缠绕管式换热器市场规模预计2026年将达38.1亿元，年均增长18.5%。

从-162℃的LNG深冷，到800℃的超临界蒸汽；从万吨级炼化装置，到精密制药车间——蒸汽缠绕螺旋管换热器，正在重新定义工业热交换的技术范式。
