一、产品概述

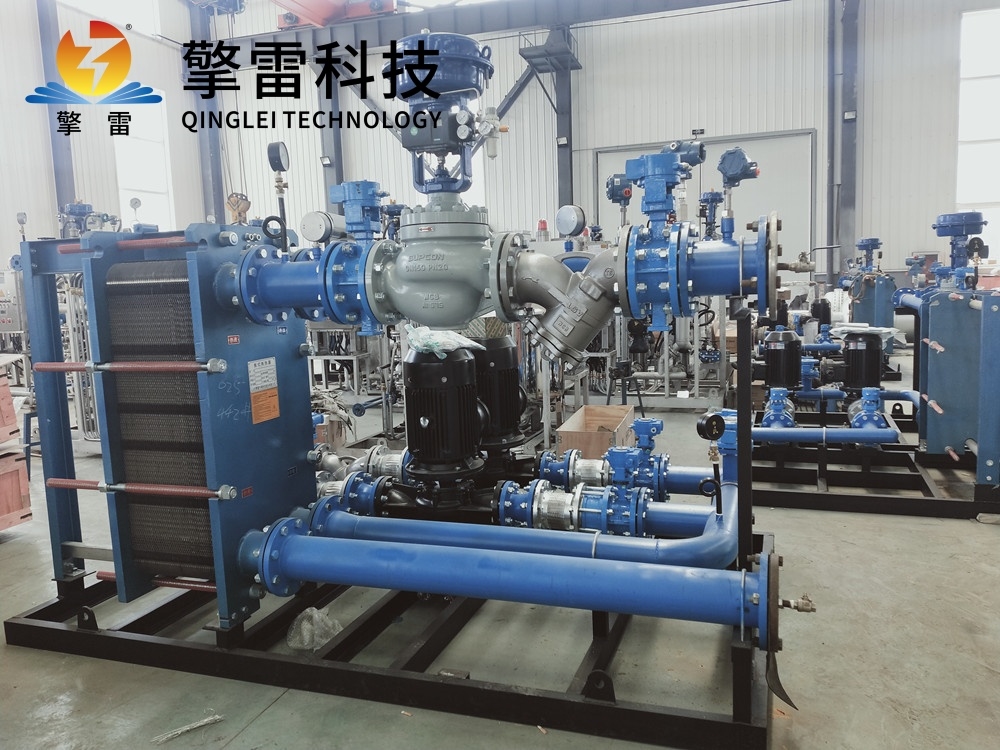

热水换热机组是一种集成了板式换热器、循环水泵、补水泵、阀门、管道、控制系统及可选附件（如水箱、过滤器、温控阀等）于一体的高效、智能、模块化的供热系统核心设备。它主要用于集中供热、区域供暖、中央空调系统、生活热水供应、工业工艺加热等领域，实现一次热源（如高温热水、蒸汽）与二次侧（用户端）热水之间的热量交换，为末端用户提供稳定、可靠、温度可控的热水。
其核心优势是将复杂的换热系统在工厂内完成组装、调试，形成标准化产品，简化了现场安装、缩短了工程周期，并确保了系统的运行效率和可靠性。
二、核心组成部件
板式换热器(PlateHeatExchanger)：
功能：热量交换的核心部件。由一系列波纹金属板片叠加而成，形成冷热两种介质的流道。高温的一次侧水流经一侧流道，低温的二次侧水流经另一侧流道，通过金属板片进行高效的热传导。
特点：换热效率高（可达90%以上）、结构紧凑、占地面积小、易于拆卸清洗维护。
循环水泵(CirculationPump)：
功能：驱动二次侧（用户侧）的热水在系统管网中循环流动，克服管路阻力，保证热量有效输送到各用热点。
特点：通常采用高效节能的变频离心泵，可根据系统负荷变化自动调节流量和扬程，实现按需供热，显著降低能耗。
补水泵(Make-upPump)：
功能：当二次侧系统因泄漏或热胀冷缩导致压力下降时，自动向系统补充经过处理的软化水，维持系统恒定的压力，保证系统安全稳定运行。
特点：配备变频控制或定压控制，实现精准、平稳补水。
控制系统(ControlSystem)：
功能:机组的“大脑”。通常采用PLC（可编程逻辑控制器）或专用控制器，配合人机界面（HMI），实现对整个机组的自动化监控与管理。
主要功能：
温度控制：根据室外温度补偿或设定供水温度，自动调节一次侧电动调节阀开度，控制二次侧出水温度。
压力控制：监测并控制二次侧供回水压力、补水压力。
水泵控制：控制循环泵、补水泵的启停、变频调速、轮换运行。
故障报警：对超温、超压、缺水、水泵故障、电源故障等进行实时监测和声光报警，并可联动保护停机。
数据记录与通讯：记录运行数据，支持RS485、以太网等接口，可接入楼宇自控系统（BAS）或远程监控平台。
阀门组与管道：
包括一次侧/二次侧的截止阀、止回阀、安全阀、排气阀、过滤器等。用于系统隔离、防止倒流、保障安全、排除空气、过滤杂质。
可选附件：
软化水装置：补水提供合格的软化水，防止系统结垢。
膨胀水箱(或气压罐)：吸收系统水受热膨胀的体积，稳定系统压力。
在线清洗装置：便于对板式换热器进行不停机清洗。
水质监测仪：实时监测水质。
三、工作原理
热量传递：高温的一次侧热媒（来自热电厂、锅炉房等）进入板式换热器，在板片间流动；同时，低温的二次侧循环水在另一侧板片间流动。两者通过金属板片进行热交换，一次侧降温后返回热源，二次侧吸热升温后供给用户。
循环驱动：循环水泵持续推动二次侧热水在用户管网中循环。
压力维持：补水泵根据系统压力传感器信号，自动补充软化水，维持系统恒压。
智能调控：控制系统根据预设程序（如室外温度补偿曲线）或用户设定，通过调节一次侧电动调节阀的开度来精确控制二次侧供水温度，并协调水泵的运行状态，实现按需供热和节能运行。
四、主要特点与优势
高度集成，节省空间：工厂预制，整体撬装，减少现场焊接和安装工作量，占地面积小。
高效节能:高效板换+变频水泵+智能控制，综合节能（通常比传统分散式系统节能15%-30%）。
智能控制，无人值守：自动化程度高，可实现远程监控和无人值守运行，降低人工成本。
运行稳定，安全可靠：系统设计合理，多重保护措施，确保长期稳定运行。
维护方便:结构清晰，关键部件易于检修更换。
即装即用：出厂前已完成调试，现场连接管道和电源即可投入使用。
环保：提高能源利用效率，减少碳排放。
五、应用领域
城市集中供热系统的换热站
商业建筑（写字楼、商场、酒店）的空调与采暖
住宅小区集中供暖
医院、学校、体育馆等公共设施
工艺生产过程中的热水供应
生活热水系统
六、选型要点
选择合适的热水换热机组需考虑：
二次侧所需供水温度和回水温度。
二次侧最大设计流量或供热负荷。
一次侧热源的参数（温度、压力、流量）。
二次侧系统的设计压力。
安装场地的尺寸限制。
是否需要生活热水功能（可能需要双工况或增加容积式换热器）。
控制要求（本地控制、远程监控、楼宇自控对接等）。
