列管热交换器：工业热交换的核心设备

一、设备概述

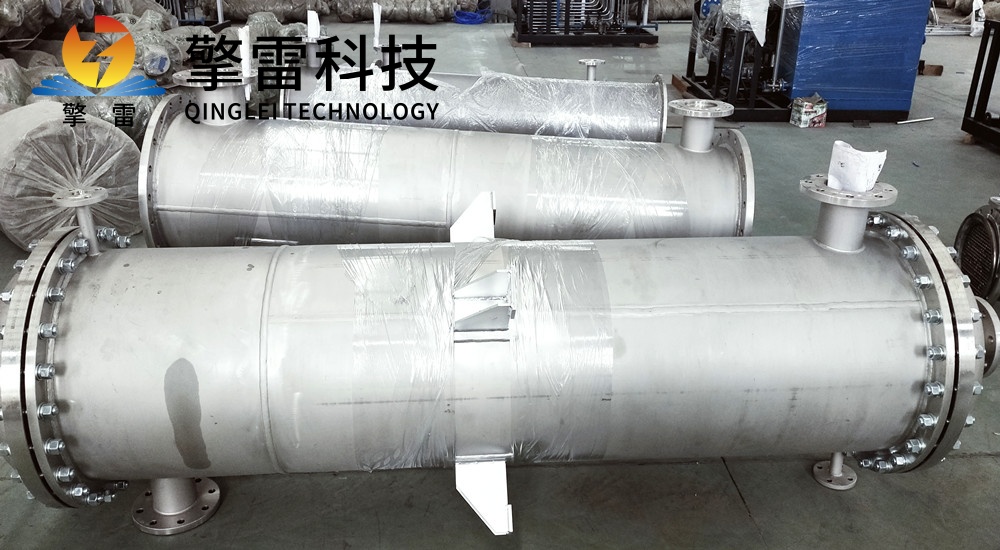

列管热交换器（又称管壳式热交换器）是化工、石油、电力、医药及食品等工业领域应用泛的热交换设备之一。其凭借结构坚固、适应性强、换热效率高等特点，成为工业热量传递过程中的核心设备，在现代工业生产中扮演着的角色。

二、结构组成与工作原理

核心部件

壳体：包裹换热管，形成封闭的热交换空间，通常采用碳钢、不锈钢或耐腐蚀合金制造，确保承压能力与密封性。

管束：由多根平行排列的换热管组成，是热量传递的核心部件。换热管材质包括不锈钢、钛合金、镍合金等，可根据工况选择耐高温、耐腐蚀或高导热性能的材料。

管板：固定换热管两端，确保流体有序流动，并提供热量传递界面。管板开孔数量与换热管一一对应，实现管程与壳程流体的合理分配。

折流板：垂直安装于壳体内，引导壳程流体多次改变方向，增加湍流程度，提升传热效率。常用形式为圆缺形，结构简单且传热效果良好。

封头：位于壳体两端，封闭热交换器并引导流体进出。封头配备接管，便于与外部管道连接，实现热流体和冷流体的引入与排出。

工作原理

热流体在管内流动（管程），冷流体在管外（壳程）逆向流动，热量通过管壁从高温侧传递至低温侧。逆流设计使冷热流体在整个换热过程中保持较大平均温差，显著提高换热效率。例如，在蒸汽冷凝工况下，冷凝效率可达98%，显热回收率超90%。

三、类型与特点

固定管板式

结构：两端管板与壳体固定连接，结构简单，制造成本低。

适用场景：温差较小、介质不易结垢的工况，如化工、轻工、食品行业的加热器或冷却器。

局限性：壳程清洗困难，温差过大时易产生热应力。

浮头式

结构：一端管板可自由浮动，允许管束随温度变化伸缩，有效消除热应力。

适用场景：石油化工、电力、造船等领域，特别适用于温差大、压力高的工况。

优势：便于清洗和维修，但结构复杂，成本较高，小浮头处可能存在内漏风险。

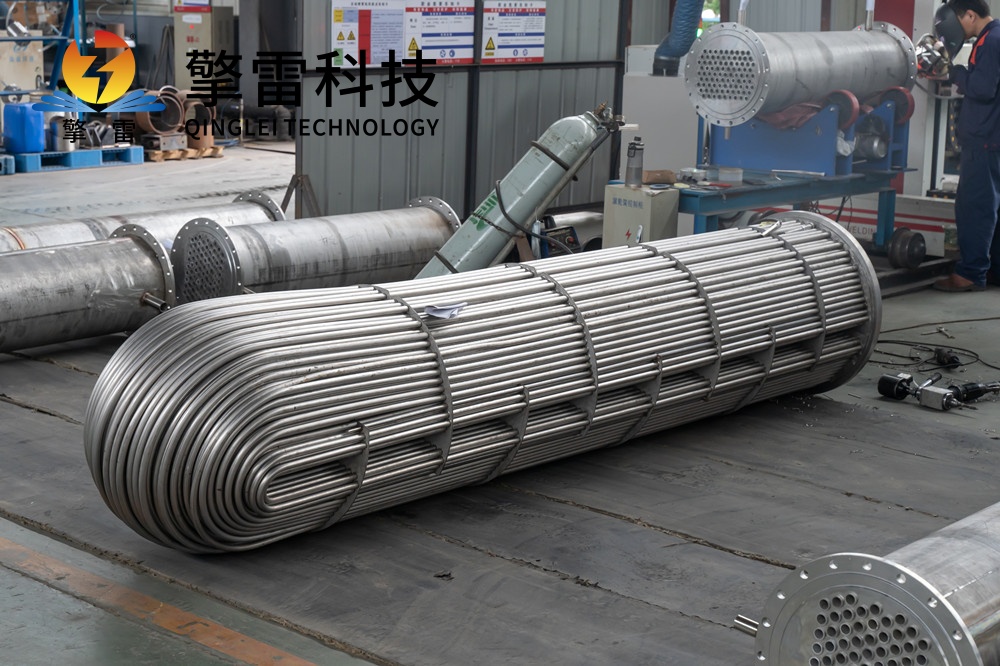

U型管式

结构：换热管呈U字形，两端固定在同一块管板上，允许管束自由伸缩。

适用场景：大型石化、合成氨、电站等行业，适合壳程介质易结垢或需要化学清洗的情况。

优势：无小浮头泄漏问题，但管程清洗困难，要求使用不易结垢的介质。

填料函式

结构：通过填料函密封管束与壳体，允许管束轴向移动。

适用场景：压力波动较大或介质有腐蚀性的场合，如某些反应器的热交换段。

优势：清洗方便，能承受高温高压，但应用不如前三者普遍。

四、性能优势与应用领域

性能优势

高效传热：通过优化管束排列（如正三角形、正方形）与折流板角度，传热系数可达200-1500W/(m²·K)。

耐高温高压：可处理高温（≤800℃）、高压（≤10MPa）工况，耐腐蚀材质如316L不锈钢、钛合金、哈氏合金管束适应含Cl⁻、H₂S、酸性介质，寿命超10年。

结构紧凑：相同换热量下，体积较传统设备缩小30%-50%，节省空间。

易于维护：管束可拆卸设计，便于清洗与更换，壳程流速优化至1-2m/s，结合自清洁螺旋结构，清洗周期延长至12个月。

应用领域

化工行业：用于反应器冷却、废热回收、蒸馏塔再沸器等，提升能源利用率。例如，在合成氨生产中调节温度以满足工艺要求。

石油行业：用于原油预热、油品冷却、气体冷凝等，优化工艺流程。如加热原油提高流动性，冷却高温炉气回收余热。

电力行业：用于电站锅炉冷却水循环、蒸汽冷凝等，确保设备安全高效运行。

医药行业：用于药物合成、灭菌、浓缩等工艺，符合HACCP卫生标准，保障产品质量。

食品行业：用于牛奶巴氏杀菌、果汁浓缩等，满足卫生和温度控制要求。

五、创新与发展趋势

材料创新

研发新型高性能材料，如双相不锈钢、钛基复合材料等，提高设备耐高温、耐腐蚀性能，延长使用寿命。

石墨烯涂层材料的应用成为研究热点，可提升管壁导热性能15%-20%，同时增强抗腐蚀性。

结构优化

结合3D打印技术实现复杂流道一次成型，降低制造成本。

开发新型高效换热结构，如螺旋缠绕式设计，使设备占地面积减少，抗结垢能力提升。

智能化发展

集成物联网传感器和数字孪生技术，实现远程监控与预测性维护，提高运维效率，降低运维成本。

利用AI算法预测轴承、换热管故障，提前2-3个月进行维护，成本降低50%。

节能设计

优化换热管形状、材质及内部结构，进一步提高换热性能。例如，在烟气余热回收中，系统能效提升15%。
